أنظمة اختبار محولات التيار المتردد الحرة PD ، نظام اختبار محولات التيار المتردد الحرة PD
I. وصف المنتجات وتطبيقها:
يتم استخدام سلسلة CQSB PD نظام محول اختبار تردد الطاقة الحرة بشكل رئيسي لمواجهة التردد الكهربائي لمنتجات الكهربائي ومواد العزل أو هيكل العزل.كما أنها تستخدم ل PD الطاقة الحرة التردد اختبار إمدادات الطاقة من كائنات الاختبار مثل المحول، التشجيع المتبادل، arrester، الخ. يتم استخدامه على نطاق واسع في قسم التصنيع الكهربائي، قسم تشغيل الطاقة، مؤسسة البحث والتطوير ومؤسسة التعليم العالي.المقسّم الجهد من النظام لديه طرف الارتباط من إشارة PD ، من خلال مجهزة مع 2 أو 4 قنوات تحليل PD (اختياري) ، يمكن تحقيق الكشف عن PD للكائن الاختبار.

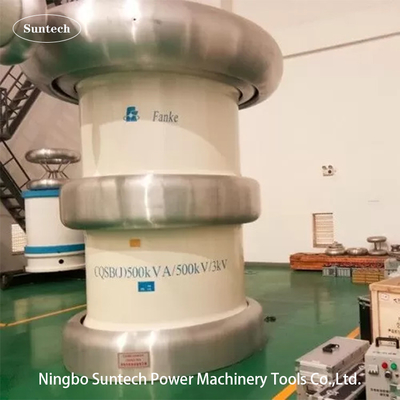

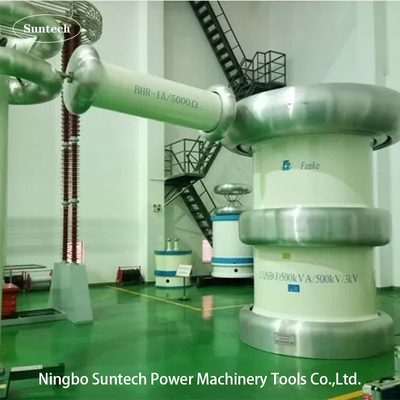

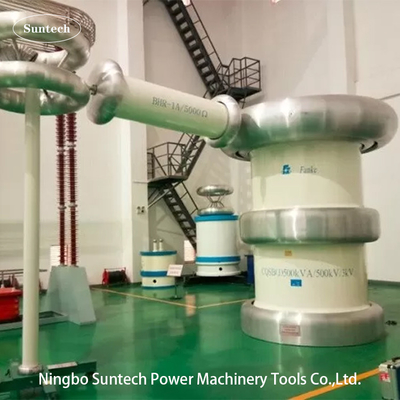

نموذج CQSB-500KVA/500KV لديه اثنين من محولات الاختبار النوع الأسطوانة قابلة للتراكم في الاتصال بالسلسلة للجهد الخارجي 500KV الاختبار وتيار الاختبار 1A. دورة العمل هي 60minuts على ، 60minuts خارج ،
حتى الآن ، هذه مجموعة الاختبار قد شكلت العديد من النماذج المسلسلة المختلفة وفقا لتطبيقات الاختبار مختلفة مقاومة الضغط. يمكن رؤية النموذج نفسه النموذج النموذجي الآخر في البند التالي.
المكونات الرئيسية:
على سبيل المثال CQSB-500KVA/500KV
| SN | اسم المكونات | النوع والمواصفات | كمية. | كل وزن | كل بعد |
| 1 | وحدة التحكم | FKGB-500KVA | قطعة واحدة | 180 كجم | 1200*420*820mm |
| 2 | خزانة لتنظيم الجهد الكهربائي | DT-500KVA | قطعة واحدة | 2500 كجم | 1100*1050*1250ملم |
| 3.1 | أولاًنوع الأسطوانة القابلة للتراكم محول اختبار | CQSB-500KVA/250KV | قطعة واحدة | 3000 كجم | D1200*H2800mm |
| 3.2 | الثانينوع الأسطوانة القابلة للتراكم محول اختبار | CQSB-250KVA/250KV | قطعة واحدة | 2400 كجم | D1200*H2500mm |
| 4 | مقاومة الحماية | BHR-1A/500KV | قطعة واحدة | 120 كجم | D380*L850mm |
| 5 | مقسمات الجهد مع سعة الارتباط | TJF-500KV/500pF | 1 مجموعة | 200كيلوغرام | D320*H6000mm |
| 6 | ملحقات الاختبار الخاصة | ||||
| الملاحظة: الطلب الخاص يمكن أن يكون حسب الطلب. | |||||
III - المواضيع المطبقة
IV. الخصائص التقنية
V. رقم اتصال الاختبار (على سبيل المثال: النموذج CQSB-500KVA/500KV):
الفوائد
بيانات تقنية عامة:
المكونات الاختيارية الأخرى
IX. نموذج نموذجي آخر
1.نوع محول واحد:
| النموذج |
السعة الاسمية (KVA) |
إمدادات دخول LV ((KV) | الجهد الخارجي الاسمي ((KV) |
أبعاد محول الأسطوانة D × H ((ملم) |
الوزن (كيلوغرام) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2نوع محولات الأسطوانات القابلة للتراص:
| النموذج |
السعة الاسمية (KVA) |
إمدادات دخول LV ((KV) | الجهد الخارجي الاسمي ((KV) |
أبعاد محول الأسطوانة D × H ((ملم) |
الوزن (كيلوغرام) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
