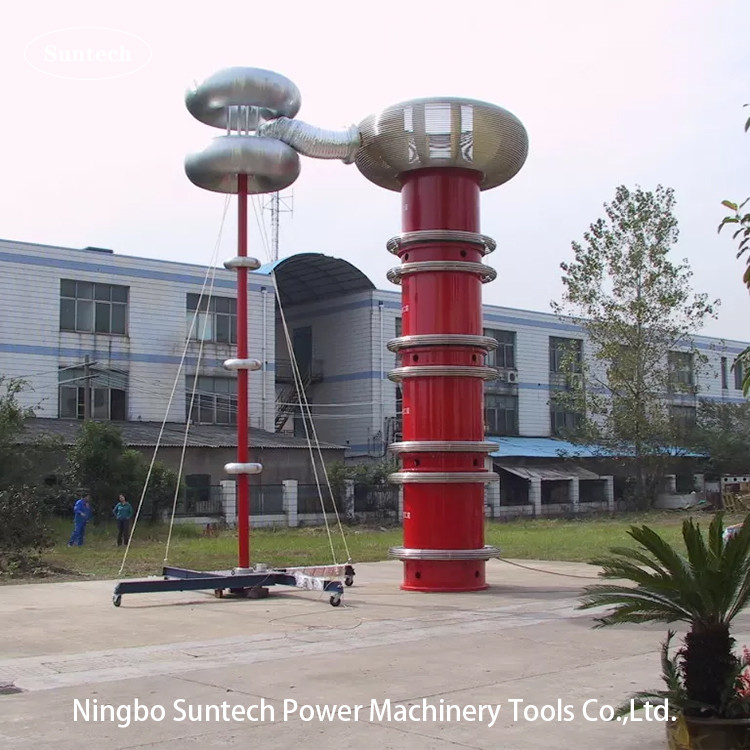

مجموعة اختبار الرنين من سلسلة 900kV 4500kVA مع شاشة كبيرة

تفاصيل المنتج:

مكان المنشأ:	نينغبو الصين
اسم العلامة التجارية:	Ningbo Suntech Power
إصدار الشهادات:	ISO9001
رقم الموديل:	CHX ((f) 400kW-4500kVA/300kV؛ 900kV

شروط الدفع والشحن:

الحد الأدنى لكمية:	1 مجموعة
الأسعار:	142860USD-428570USD
تفاصيل التغليف:	صندوق خشبي
وقت التسليم:	6-12 شهر
شروط الدفع:	/ تي تي، ويسترن يونيون، موني جرام
القدرة على العرض:	شهور المحطة

اتصل

مفصلة وصف المنتج

الاسم:	نظام اختبار الرنين المتسلسل	المواصفات:	400 كيلو واط - 4500 كيلو فولت أمبير / 300 كيلو فولت، ； 900 كيلو فولت
السعة القصوى:	4500 كيلو فولت أمبير	اختبار القدرات:	20 هرتز 400 هرتز
جهد الخرج المقدر:	900كيلو فولت	الطاقة الناتجة المقدرة لإمدادات الطاقة ذات التردد المتغير:	400 كيلو واط
ساعات العمل:	60 دقيقة	دقة تردد الإخراج:	0.01 هرتز
قدرة إمدادات الطاقة المتغيرة:	400 كيلوواط (نوع تضخيم خطي دفع-سحب)	شهادة:	ISO9001
تسليط الضوء:	مجموعة اختبار الرنين 4500kVA,مجموعة اختبار الصدى عالية الجهد المتردد , AC High Voltage Resonant Test Set

نظام اختبار الرنين المتسلسل

1المعدات تلبي متطلبات الاختبار

قادرة على مقاومة اختبار الجهد المتردد للمعدات الأساسية بمستوى الجهد 500 كيلو فولت أو أقل ، وجهد الاختبار 900 كيلو فولت ، تيار 5A ، وتردد الاختبار 30 ∼ 300 هرتز ، مقاومة اختبار الجهد 60 دقيقة
إمدادات الطاقة ذات التردد المتغير مع ≥ 400 كيلوواط بدون إفراز جزئي إمدادات الطاقة ذات التردد المتغير، وتردد اختبار التردد 30~300 هرتز
محول الإثارة مجهز بـ 400kVA بدون محول إثارة تفريغ جزئي،
متوافق مع كابل 110kV / 630mm2 لقطاع عرضي 2km ، سعة 0.188μF / km ، سعة لا تتجاوز 0.376μF ، فولتاج الاختبار 128kV ، تحمل وقت الجهد 60min / مرحلة.
متوافق مع كابل 220kV/630mm2 لقطاع عرضي 2km ، سعة 0.138μF / km ، سعة لا تتجاوز 0.276μF ، فولتاج الاختبار 216kV ، تحمل وقت الجهد 60min / مرحلة.
متوافق مع محول رئيسي 110kV نقطة محايدة مقاومة اختبار الجهد ، الحد الأقصى للقدرة لا يتجاوز 0.025μF ، فولتاج الاختبار ≤140kV ، مقاومة وقت الجهد 1 ′′15min ؛تردد الاختبار 45 ∼ 300 هرتز
متوافق مع محول 220 كيلو فولت رئيسي نقطة محايدة مقاومة اختبار الجهد ، الحد الأقصى للقدرة لا يتجاوز 0.025μF ، فولتاج الاختبار ≤160kV ، مقاومة وقت الجهد 1 ′′15min ؛تردد الاختبار 45 ∼ 300 هرتز
متوافق مع معدات محطات الفرعية 110kV: CT ، GIS ، المفاتيح ، مفاتيح الدوائر ، البوشينغ ، إلخ ، الحد الأقصى للقدرة لا يتجاوز 0.03μF ، وجهد الاختبار ≤270kV ،و وقت الجهد المقاوم هو 1-15min;
متوافق مع معدات محطات الفرعية 220kV: CT ، GIS ، المفاتيح ، مفاتيح الدوائر ، البوشينغ ، وما إلى ذلك ، الحد الأقصى للقدرة لا يتجاوز 0.03μF ، وجهد الاختبار ≤495kV ،و وقت الجهد المقاوم هو 1 ~ 15min;

جدول علاقة استخدام المعدات أثناء الاختبار

موضوع اختبار مزيج المعدات		1500kVA/300kV/5A/200H المفاعل ثلاثة أقسام	اختيار مخرج محول الإثارة
معدات المحطة الفرعية، وما إلى ذلك، فولتاج الاختبار هو 900kV	السعة لا تتجاوز 0.03μF	استخدم ثلاثة مفاعلات متسلسلة	35كيلو فولت
110kV/630mm2 كابل 2km، فولتاج الاختبار 128kV	0.376μF	استخدم ثلاثة مفاعلات بالتوازي	5كيلو فولت
220kV/630mm2 كابل 2km، فولتاج الاختبار 216kV	0.276μF	استخدم ثلاثة مفاعلات بالتوازي	10كيلو فولت
متوافق مع المحول الرئيسي 110kV نقطة محايدة AC تحمل اختبار الجهد ، فولتاج الاختبار 140kV	0.025μF	قسم واحد باستخدام المفاعل	5kV أو 10kV
متوافق مع المحول الرئيسي 220kV نقطة محايدة AC تحمل اختبار الجهد ، فولتاج الاختبار 160kV	0.025μF	قسم واحد باستخدام المفاعل	5kV أو 10kV
متوافق مع مستوى الجهد 110kV GIS مقاومة اختبار الجهد ، الجهد الاختبار 270kV	0.03μF	قسم واحد باستخدام المفاعل	10كيلو فولت
متوافق مع مستوى الجهد 220kV GIS مقاومة اختبار الجهد ، الجهد الاختبار 495kV	0.03μF	استخدم اثنين من سلسلة المفاعلات	20كيلو فولت

2المعلمات التقنية الرئيسية للمعدات
المؤشرات التقنية للنظام
طاقة الدخول العاملة المسجلة: 380 فولت ± 10٪ (ثلاثة مراحل) ؛ 50 هرتز
طاقة الخروج الاسمية لمصدر الطاقة المتغير التردد: 400 كيلوواط
الطاقة الإخراجية الاسمية: 4500kVA
الجهد الخارجي الاسمي: 900kV
رقم مرحلة الإخراج: مرحلة واحدة
النطاق القابل للتعديل في التردد: 20 هرتز 400 هرتز ، عندما يتم ضبط التردد ضمن النطاق المحدد ، يكون الجهد ثابتًا في الإخراج
دقة تردد الخروج: 0.01 هرتز
عدم استقرار تردد الخروج: ≤0.05٪
شكل موجة الجهد الخارجي هو موجة الصينوس: معدل تشويه شكل الموجة ≤1.0%
وقت التشغيل: 60 دقيقة من التشغيل المستمر تحت القدرة الاسمية
مستوى العزل: تحمل الجهد لمدة دقيقة واحدة تحت 1.1 مرة من الجهد الاسمي
عامل الجودة: Q> 60 (f=30Hz)
طاقة إمدادات الطاقة المتغيرة التردد: 400 كيلوواط (المضخم الخطي للدفع والسحب)

3الوظائف الرئيسية للنظام:
1) مصدر الطاقة المتغير التردد تعتمد دائرة مكبر الطاقة الخطية التي لديها مخرج موجة الصينوس الكاملة وانحراف شكل الموجة منخفضة
2) مع وظيفة ضبط الاستقرار التلقائي للجهد
3) آمنة وموثوقة. مجموعة متنوعة من الحماية مدمجة في هذا الجهاز، بما في ذلك: حماية انهيار التفريغ، والجهد الزائد، حماية إعداد التيار الزائد، حماية,حماية البدء الصفر، حماية دائرة مكبر الذراع الجسر، حماية منحنى الطاقة، الخ. عندما يظهر أي نوع من الحماية،يمنع الجهاز على الفور جهد الطاقة الخارجي للاختبار ويقطع إمدادات الطاقة من الدائرة الرئيسية لضمان سلامة موظفي الاختبارالمنتج المختبر ونظام الاختبار
4) يتم نقل إشارة القياس عالية الجهد عن طريق الألياف الضوئية لعزل الدوائر عالية الجهد والمنخفضة الجهد تماما
5) وضعين للتحكم: تلقائي / يدوي
6) 320*240 نقطة شاشة الكريستال السائل والفئران المتناوبة متعددة توفر واجهة الإنسان والآلة ودية، وسهلة وسريعة التشغيل والأسلاك، وحقا "فقط ننظر إليها"
7) عرض التوتر والتيار والتردد المتزامن
8) تردد الإخراج قابلة للتعديل باستمرار ضمن نطاق 20-300 هرتز
9) فولتاج الخروج قابلة للتعديل باستمرار ضمن نطاق 0 ~ 350 فولت
10) مع وظيفة اختبار الجهد المقاوم للرنين
11) مع وظيفة البحث الترددي الصدى التلقائي ، يمكن تعيين العديد من النطاقات الترددية الترددية التلقائية

4وظيفة عرض النظام:
1) مع شاشة كبيرة يمكن أن تشير: الجهد الخارجي، التيار الخارجي، التردد، درجة حرارة البيئة، درجة حرارة الهواء الخروج، التردد المتغير مصدر الطاقة،التاريخ والوقت، وقت العد التنازلي، معلومات عن الأخطاء، الخ؛
2) لديه وظيفة تعيين معايير الاختبار مثل فولتاج الاختبار والوقت.

5سمات أخرى للمنتج:
1) المعدات المليئة بالزيت في الجهاز لا تسرب الزيت.
2) جميع الغلافات المعدنية في الجهاز مقاومة للصدأ ومكافحة التآكل ، والطلاء موحد وجميل. تحتوي المكونات الرئيسية على لوحات اسم الفولاذ المقاوم للصدأ وعلامات الطرف.
3) يمكن تخزين الجهاز وتجميعه وتفكيكه في الداخل والخارج؛ وظيفة الحماية كاملة.من الجهاز في 1.1 مرات الجهد الاسمي، وإذا كانت العينة الجانبية عالية الجهد تتدفق إلى الأرض أثناء الاختبار،لن تسبب إصابات شخصية ولن تسبب معدات الاختبار إجهادًا ميكانيكيًا حراريًا ضارًاالأداء الكهربائي متضرر أو تالف
4) كل جزء من المعدات لديه لوحة اسم تتوافق مع المعيار الوطني ، الكلمات والرموز واضحة ودائمة ،وعند تشغيل المعدات بشكل طبيعي تكون لوحة الاسم مرئية بوضوح.
