شركة Ningbo Suntech Power Machinery Tools Co.، Ltd.
منتج ومصدر محترف في مجال الطاقة الكهربائية
 |
| مكان المنشأ: | نينغبو الصين |
| اسم العلامة التجارية: | Ningbo Suntech Power |
| إصدار الشهادات: | ISO9001 |
| رقم الموديل: | CHX-810KVA/54KV،135KV |
| الحد الأدنى لكمية: | وحدة واحدة |
|---|---|
| الأسعار: | Negotiable |
| تفاصيل التغليف: | تصدير حالة خشبية قياسية مع التبخير مجانا |
| وقت التسليم: | 25~45 يوم عمل |
| شروط الدفع: | T/T |
| القدرة على العرض: | 10 وحدات / شهرين |
| مبدأ الاختبار: | الدائرة المتنقلة للتردد | عنصر اختبار: | التيار المتردد يقاوم الجهد تحت 52 كيلو فولت ، 132 كيلو فولت |
|---|---|---|---|
| السعة القصوى: | 810 كيلو فولت أمبير | الأعلى. الجهد االكهربى: | 54 كيلو فولت، 135 كيلو فولت |
| اختبار القدرات: | 30-300 هرتز | دورة العمل: | 60 نعناع |
| دقة الاختبار: | لا تقل عن 1.5% | الإخراج الموجي: | موجة الجانب السيني جيدة |
| طول الكابل في الاختبار: | خمسة كيلومترات من كابل 35 كيلو فولت و كيلومتر واحد من فئة 132 كيلو فولت | قواعد الامتحان: | IEC 60060-1:2010؛IEC 62271-203:2011 بالنسبة لمعلومات المعلومات الجغرافية، IEC 60840:2011 بالنسبة للك |
| تسليط الضوء: | معدات اختبار كابلات 132KV HV,معدات اختبار كابلات AC Resist HV,AC Withstand HV Cable Testing Equipment |
||

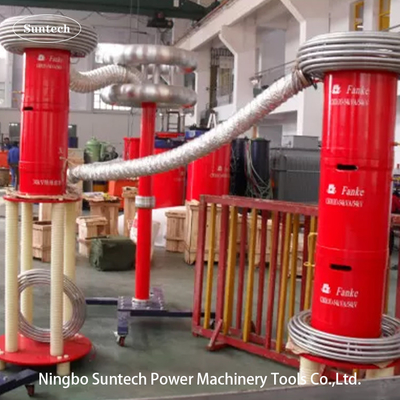

35KV / 132KV HV كابل اختبار المعدات 30-300Hz,Resonant مقاومة مجموعة اختبار الجهد
الخصائص
1هذه المعدات تحمل الجهد لديها حجم صغير، والوزن الخفيف ونظام الاختبار المحمول.
2يستخدم مصدر الطاقة 220 فولت إمدادات الطاقة الفاصلة واحدة أو 380 فولت إمدادات الطاقة الفاصلة، وهو مريح لجمع الطاقة في الموقع.
3المفاعل يتبنى صب الايبوكسي الجاف، والذي هو جميل وموثوق به، مناسبة لجميع أنواع الكابلات.
4تزويد مع تكنولوجيا براءة اختراع منخفضة الهارمونية، أقل من 5٪ المعيار الدولي وحماية المحول الرئيسي والمولد وغيرها من المعدات من الضرر الهارمونية عالية الجهد.
5. تزويد مع وظيفة مراقبة القيمة الذروة وفقا للمعيار الدولي، والتي يمكن مراقبة شكل موجة الجهد العالي الاختبار في الوقت الحقيقي.
6سهلة التشغيل، شاشة LED كبيرة.
7مع طابعة صغيرة خاصة به، طباعة وحفظ بيانات الاختبار في أي وقت.
التطبيق:
كابل نظام تردد متغير
أجهزة اختبار التوتر لتحمل تردد المولد.
معدات المحطة الفرعية الكهربائية نظام اختبار الجهد
استخدام المنتج:
تم تصميم هذا الطراز من مجموعة الاختبار CHX-810KVA/54KV، 135KV للكابل XLPE من فئة 35KV و 110KVتكييف المياه في الموقعتحمل اختبار الجهد بتكنولوجيا الدوائر الرنانة المتغيرة التردد؛ أعلى جهد اختبار لا يزيد عن 54 كيلو فولت أو 135 كيلو فولت؛ تردد الاختبار: 30-300 هرتز؛ دورة العمل لا تزيد عن 60 دقيقة.يمكن أن يساعد العملاء على إجراء اختبار وقائي أو اختبار التسليم على التيار المتردد لتحمل اختبار الجهد للكابلات XLPE 35KV ضمن 5km و 132KV فئة داخل 1km .
نطاق اختبار المجموعة هو كما يلي:
15 كيلومترات من كابل 35kV/300mm2، والقدرة المختبرة ≤0.97uF، وتردد الاختبار 30-300Hz، وتوتر الاختبار 52kV، وقت الاختبار 60min.
2, 1كم منكابل 132kV / 630mm2 ، السعة المختبرة ≤ 0.201uF ، تردد الاختبار 30-300Hz ، فولتاج الاختبار 128kV ، وقت الاختبار 60min.
بيانات تقنية عامة
المكونات الرئيسية:
| SN | اسم المكونات | النوع والمواصفات | كمية. | كل وزن | كل بعد |
| 1 | طاقة التردد المتغير | FKVF-30kW/380V | قطعة واحدة | 35 كجم | 480*480*520mm |
| 2 | محول الإثارة | CQSB ((J) 30kVA/2.5KV,5KV | قطعة واحدة | 130 كجم | 550*550*580ملم |
| 3 | مفاعل اختبار الرنين HV | CHX ((kf) - 81kVA / 27kV / 34H | عشرة قطع | 75كجم | D480*H520mm |
| 4 | مقسم سعة | TRF-150kV/2000pF | 1 مجموعة | 30كجم | D200*H1250mm |
| 5 | ملحقات الاختبار الخاصة | 1 مجموعة |
مبدأ الاختبار:
VF: مصدر الطاقة المتغير التردد T: محول الإثارة
L: مفاعل الاختبار Cx: المعدات التي تم اختبارها MOA1: جهاز إيقاف البرق
C1،C2: قسم الجهد ((C1 ذراع الجهد العالي،C2 ذراع الجهد المنخفض))
VI.المكونات
VII. النموذج الاختياري الآخر
1لاختبار GIS في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية |
التطبيق (بدءاً من 45 هرتز) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
| CHX-270KVA / 135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
| CHX-216KVA/216KV | 27 كيلو فولت*8 | 1A | 216KVA | لـ 123 كيلو فولت وأقل من GIS |
| CHX-270KVA/270KV | 27 كيلو فولت*10 | 1A | 270KVA | لـ 145 كيلو فولت وأقل من GIS |
| CHX-275KVA/275KV | 275 كيلو فولت | 2A | 275KVA | لـ 170 كيلو فولت وأقل من GIS |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
2لاختبار كابل 45 كيلو فولت XLPE في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
| CHX-108/54 | 54 كيلو فولت | 2A | 108KVA | كابل 45kV≤1km |
| CHX-216/54 | 54 كيلو فولت | 4A | 216KVA | كابل 45kV≤2km |
| CHX-324/54 | 54 كيلو فولت | 6A | 324KVA | كابل 45kV≤3km |
| CHX-432/54 | 54 كيلو فولت | 8A | 432KVA | كابل 45kV≤4km |
| CHX-540/54 | 54 كيلو فولت | 10A | 540KVA | كابل 45kV≤5km |
| CHX-1080/54 | 54 كيلو فولت | 20A | 1080KVA | كابل 45kV≤10km |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
3لاختبار كابل XLPE بقوة 66KV في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
| CHX-160/80 | 80 كيلو فولت | 2A | 160KVA | كابل 66kV≤0.5km |
| CHX-320/80 | 80 كيلو فولت | 4A | 320كيلو فولت | كابل 66kV≤1km |
| CHX-640/80 | 80 كيلو فولت | 8A | 640KVA | كابل 66kV≤2km |
| CHX-960/80 | 80 كيلو فولت | 12A | 960KVA | كابل 66kV≤3km |
| CHX-1280/80 | 80 كيلو فولت | 16A | 1280KVA | كابل 66kV≤4km |
| CHX-1600/80 | 80 كيلو فولت | 20A | 1600KVA | كابل 66kV≤5km |
| CHX-3200/80 | 80 كيلو فولت | 40A | 3200KVA | كابل 66kV≤10km |
| CHX-9600/80 | 80 كيلو فولت | 120A | 9600KVA | كابل 66kV≤20km |
| الطلب الخاص يمكن أن يتم عن طريق الطلب |
||||
