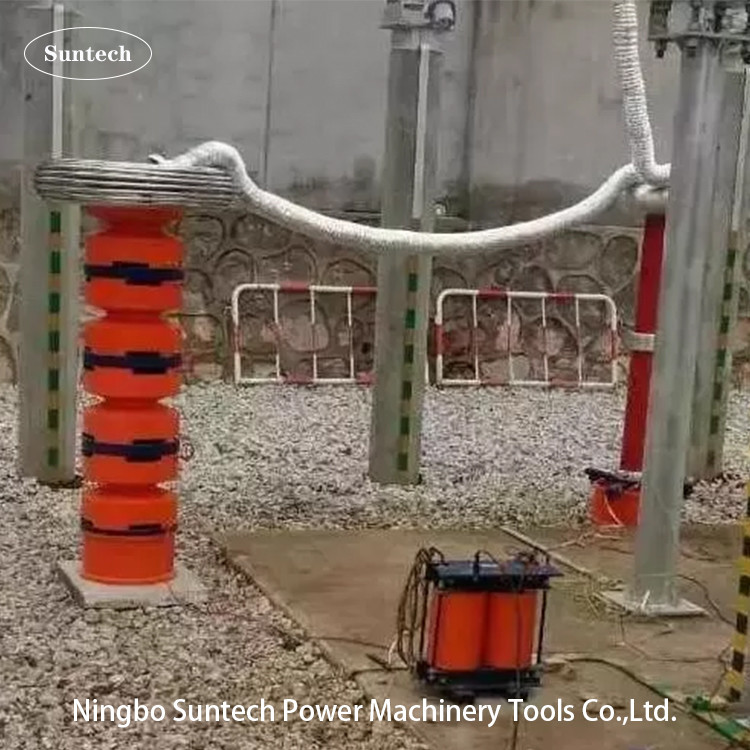

مجموعة اختبار الجهد المقاوم للموجات المتنقلة المحمولة ، لاختبار GIS 132KV
التطبيق:
تم تصميم نموذج مجموعة الاختبار هذه CHX-275KVA/275KV لـ 132KV وأقل من فئة GISتكييف المياه في الموقعتحمل اختبار الجهد بتكنولوجيا الدوائر الرنانة المتغيرة التردد؛ أعلى جهد اختبار لا يزيد عن 275 كيلو فولت؛ وتردد الاختبار: 30-300 هرتز؛ دورة العمل لا تزيد عن 60 دقيقة.
من خلال مفاعل الاختبار الوحدوي يستخدم بالتوازي ، نموذج مجموعة الاختبارCHX-275KVA/275KVويمكن أيضاً إجراء الاختبار التالي:
1لا يزيد عن 55 كيلو فولت و 5A للكابل XLPE المتوسط الجهد ، scuh كما 45 كيلو فولت وأقل من الفئة.
2. نo أكثر من 110 كيلو فولت و 2A للكابل XLPE المتوسط الجهد ، والذي يصل إلى 66 كيلو فولت وأقل من الفئة.
3. نo أكثر من 275 كيلو فولت و 1A لـ GIS متوسطة الجهد ، ما بين 132 كيلو فولت ~ 170 كيلو فولت وأقل من الفئة.
4لا يزيد عن 55 كيلو فولت و 5A لمحرك الطاقة أو مولد في نطاق 45 ~ 55Hz
5جهاز تحويل الجهد المتوسط ومحول الطاقةفولت 132 كيلو و أقل من الفئة.
حتى الآن ، هذه مجموعة اختبار محمولة مصممة يمكن أن تشكل العديد مننموذج متسلسل مختلفوفقًا لتطبيقات الاختبار المتوسطة المختلفة من خلال مفاعلات الاختبار في سلسلة أو في اتصال مواز وعدد التكوينات في كل مجموعة ،النموذج المماثل يمكن أن نرى نموذج نموذجي آخر في البند التالي.
2المكونات الرئيسية:
| SN | اسم المكونات | النوع والمواصفات | كمية. | كل وزن | كل بعد |
| 1 | طاقة التردد المتغير | FKVF-20kW/380V | قطعة واحدة | 20كجم | 440*360*360ملم |
| 2 | محول الإثارة | CQSB ((J) 15kVA/15KV، 3KV | قطعة واحدة | 50 كجم | 520*350*550ملم |
| 3 | مفاعل اختبار الرنين HV | CHX ((kf) - 55kVA/55kV | 5 قطع | 60 كجم | D480*H520mm |
| 4 | مقسم سعة | TRF-300kV/1000pF | 1 مجموعة | 35 كجم | D170*H1850mm |
| 5 | ملحقات الاختبار الخاصة | 1 مجموعة |
ملاحظة:1يمكن أن يكون مكثف الحمل اختياريًا عند اختبار محرك الطاقة والمولد ومحول الطاقة تحت 45 ~ 65Hz.
2يمكن إنتاج مفاعل الاختبار ليكون 18KV، 20KV، 22KV، 40KV، 44KV، 50KV، 54KV، 55KV لكل قطعة وفقا لنطاق الكائن المختبر أو متطلبات العميل.
مبدأ الاختبار:
VF: مصدر الطاقة المتغير التردد T: محول الإثارة
L: مفاعل الاختبار Cx: المعدات التي تم اختبارها MOA1: جهاز إيقاف البرق
C1،C2: قسم الجهد ((C1 ذراع الجهد العالي،C2 ذراع الجهد المنخفض))
V.اختبار مخطط السلكية ((على سبيل المثال):
بيانات تقنية عامة:
لوحة البرمجيات الرئيسية للقياس والتحكم:
ملاحظة: هذه لوحة البرمجيات قبل بدء الاختبار لتحديد المعلمات
VII. قائمة تعبئة حقيبة الخشب للتسليم
| القضية رقم | اسم البضائع المعبأة | الطراز والمواصفات | البضائع qty.في الحاوية الخشبية | أبعاد الحافظة الخشبية (cm) | الوزن الإجمالي للقضية | رقم القضية | ملاحظة |
| 6-1 | مصدر طاقة VF | FKVF-20kW | قطعة واحدة | 55*47*60 | 45 كجم | 1 | |
| 6-2 | محول الإثارة | CQSB ((J) 15kVA | قطعة واحدة | 67*51*87 | 110 كجم | 1 | |
| 6-3 | مفاعلات HV | CHX ((kf) - 55kVA/55kV | 5 قطع | 141*98*82 | 619 كجم | 1 | حزمة واحدة |
| صندوق الملحقات | بما في ذلك كابلات الاختبار والدليل | 1 مجموعة | |||||
| 6-4 | مقسّم الجهد | TRF-300kV-1000pF | قطعة واحدة | 178*57*51 | 80 كجم | 1 | |
| 6-5 | حلقة الـ (كورونا) لـ (المنقسم) ، المفاعل | 1 مجموعة | 90*90*94 | 56 كجم | 1 | حزمة واحدة | |
| قاعدة دعم للقسمة | قطعة واحدة | ||||||
| 6-6 | قواعد العزل الداعمة للمفاعل | 28 كيلو فولت، 165 كيلو فولت كل واحدة | قطعتين | 63*63*123 | 52كيلوغرام | 1 | |
| إجمالي | 962 كجم | 6 علبة خشبية |
VIII.الاكسسوارات
IX. النموذج الاختياري الآخر
1لاختبار GIS في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية |
التطبيق (بدءاً من 45 هرتز) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
| CHX-270KVA / 135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
| CHX-216KVA/216KV | 27 كيلو فولت*8 | 1A | 216KVA | لـ 123 كيلو فولت وأقل من GIS |
| CHX-270KVA/270KV | 27 كيلو فولت*10 | 1A | 270KVA | لـ 145 كيلو فولت وأقل من GIS |
| CHX-275KVA/275KV | 275 كيلو فولت | 2A | 275KVA | لـ 170 كيلو فولت وأقل من GIS |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
2لاختبار كابل 45 كيلو فولت XLPE في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
| CHX-108/54 | 54 كيلو فولت | 2A | 108KVA | كابل 45kV≤1km |
| CHX-216/54 | 54 كيلو فولت | 4A | 216KVA | كابل 45kV≤2km |
| CHX-324/54 | 54 كيلو فولت | 6A | 324KVA | كابل 45kV≤3km |
| CHX-432/54 | 54 كيلو فولت | 8A | 432KVA | كابل 45kV≤4km |
| CHX-540/54 | 54 كيلو فولت | 10A | 540KVA | كابل 45kV≤5km |
| CHX-1080/54 | 54 كيلو فولت | 20A | 1080KVA | كابل 45kV≤10km |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
3لاختبار كابل XLPE بقوة 66KV في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
| CHX-160/80 | 80 كيلو فولت | 2A | 160KVA | كابل 66kV≤0.5km |
| CHX-320/80 | 80 كيلو فولت | 4A | 320كيلو فولت | كابل 66kV≤1km |
| CHX-640/80 | 80 كيلو فولت | 8A | 640KVA | كابل 66kV≤2km |
| CHX-960/80 | 80 كيلو فولت | 12A | 960KVA | كابل 66kV≤3km |
| CHX-1280/80 | 80 كيلو فولت | 16A | 1280KVA | كابل 66kV≤4km |
| CHX-1600/80 | 80 كيلو فولت | 20A | 1600KVA | كابل 66kV≤5km |
| CHX-3200/80 | 80 كيلو فولت | 40A | 3200KVA | كابل 66kV≤10km |
| CHX-9600/80 | 80 كيلو فولت | 120A | 9600KVA | كابل 66kV≤20km |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
X. جدول معيار اختبار العزل في الموقع من IEC62271-203:2011 لـ GIS
XI. جدول معيار اختبار العزل في الموقع من IEC 60840:2011 للكابل XLPE
