مكان المنشأ: | نينغبو الصين |
اسم العلامة التجارية: | Ningbo Suntech Power |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | CHX-270KVA/45KV، 270KV |
الحد الأدنى لكمية: | وحدة واحدة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | تصدير حالة خشبية قياسية مع التبخير مجانا |
وقت التسليم: | 25~45 يوم عمل |
شروط الدفع: | T/T |
القدرة على العرض: | 10 وحدات / شهرين |
مبدأ الاختبار: | الدائرة المتنقلة للتردد | عنصر اختبار: | التيار المتردد يقاوم الجهد تحت 45 كيلو فولت ، 270 كيلو فولت |
---|---|---|---|
السعة القصوى: | 270KVA | ميزة التصميم: | نوع محمول، أخف وزنًا للقطعة الواحدة، خاص للتركيب والاختبار في الموقع |
عنصر: | مصدر طاقة V/F، ومحول الإثارة، ومفاعل اختبار معياري أخف، ومقسم الجهد | اختبار القدرات: | 30-300 هرتز |
دورة العمل: | 60 نعناع | دقة الاختبار: | لا تقل عن 1.5% |
كائن الاختبار: | 35KV / 10KV كابل قصير، محطة كهرباء 110KV | قواعد الامتحان: | IEC 60060-1:2010؛IEC 62271-203:2011 بالنسبة لمعلومات المعلومات الجغرافية، IEC 60840:2011 بالنسبة للك |
اسم المنتج: | نظام الاختبار بالرنين الترددي | شهادة: | ISO9001 |
تسليط الضوء: | مجموعة الاختبار المتنوعة المحمولة,نظام الاختبار بالرنين 270KVA,نظام الاختبار الموجات المترددة الموجات المترددة,Resonant Test System 270KVA,Overvoltage Protection AC Resonant Test System |

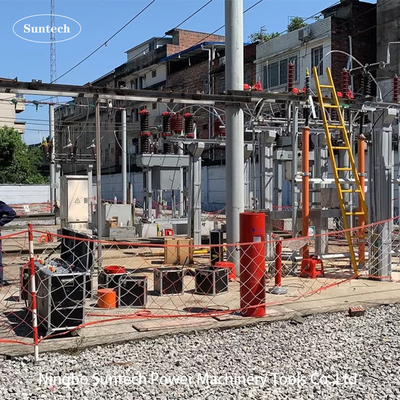

نظام الاختبار المتردد للتيار المتردد للكابل 35KV واختبار محطة طاقة فرعية 110KV
الخصائص:
استخدام المنتج:
تم تصميم هذا المجموعة اختبار نموذج CHX-270KVA/45KV، 270KV ل 10KV / 35KV فئة كابل XLPE قصيرة ، محول الطاقة ، CB، CT / PT ، شريط الحافلة في محطة الطاقة الفرعية 110KV للقيامتكييف المياه في الموقعتحمل اختبار الجهد بتكنولوجيا الدوائر الرنانة ذات التردد المتغير ؛ أعلى جهد اختبار لا يزيد عن 45KV ، 90KV ، 270KV ؛ تردد الاختبار: 30-300Hz ؛ دورة العمل لا تزيد عن 60 دقيقة.يمكن أن تساعد العملاء على إجراء اختبار وقائي أو اختبار تسليم على التيار المتردد تحمل اختبار الجهد
نطاق الاختبار للمجموعة هو كما يلي:المحول
11000 متر من كابل 35kV/300mm2، وتردد الاختبار 30-300Hz، وولتاج الاختبار 52kV، وقت الاختبار 5min.
2، 3000 متر من كابل 10kV / 300mm2 ، وتردد الاختبار 30-300Hz، وجهد الاختبار 22kV، وقت الاختبار 5min.
3، 35kV/31500kVA المحول الرئيسي ، سعة ≤ 0.015uF ، تردد الاختبار 40-300Hz ، توتّر الاختبار 68kV ، وقت الاختبار 1min.
4، 110kV/50000kVA المحول الرئيسي ، سعة ≤ 0.015uF ، تردد الاختبار 40-300Hz ، فولتاج الاختبار 160kV ، وقت الاختبار 1min.
4، CB،CT/PT، شريط الحافلات في محطة كهرباء فرعية 110KV ، تردد الاختبار 40-300Hz، فولتاج الاختبار لا يزيد عن 265، وقت الاختبار 1min.
تتكون مجموعة الاختبار بأكملها من مصدر طاقة متغير التردد ، محول الإثارة ، 6 قطع من المفاعلات ، ومقسّم قياس الجهد العالي ((مقسّم الجهد الكهربائي).هذا النوع من مجموعة الاختبار هو الأنسب لـ 35 كيلو فولت أو 110 كيلو فولت محطة طاقة فرعية
بيانات تقنية عامة
المكونات الرئيسية:
SN | اسم المكونات | النوع والمواصفات | كمية. | كل وزن | كل بعد |
1 | طاقة التردد المتغير | FKVF-20kW/380V | قطعة واحدة | 35 كجم | 480*480*520mm |
2 | محول الإثارة | CQSB ((J) 15kVA/2.5KV، 10KV | قطعة واحدة | 130 كجم | 500*500*580ملم |
3 | مفاعل اختبار الرنين HV | CHX ((kf) 45kVA/45kV | 6 قطع | 55 كجم | D420*H480mm |
4 | مقسم سعة | TRF-270kV/1000pF | 1 مجموعة | 30كجم | D200*H2150mm |
5 | ملحقات الاختبار الخاصة | 1 مجموعة |
VF: مصدر الطاقة المتغير التردد T: محول الإثارة
L: مفاعل الاختبار Cx: المعدات التي تم اختبارها MOA1: جهاز إيقاف البرق
C1،C2: قسم الجهد ((C1 ذراع الجهد العالي،C2 ذراع الجهد المنخفض))
V. لوحة برمجيات القياس والتحكم الرئيسية:
ملاحظة: هذه لوحة البرمجيات قبل بدء الاختبار لتحديد المعلمات
VI.المكونات
VII. النموذج الاختياري الآخر
1لاختبار GIS في الموقع
النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية |
التطبيق (بدءاً من 45 هرتز) |
CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
CHX-270KVA / 135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
CHX-216KVA/216KV | 27 كيلو فولت*8 | 1A | 216KVA | لـ 123 كيلو فولت وأقل من GIS |
CHX-270KVA/270KV | 27 كيلو فولت*10 | 1A | 270KVA | لـ 145 كيلو فولت وأقل من GIS |
CHX-275KVA/275KV | 275 كيلو فولت | 2A | 275KVA | لـ 170 كيلو فولت وأقل من GIS |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
2لاختبار كابل 45 كيلو فولت XLPE في الموقع
النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
CHX-108/54 | 54 كيلو فولت | 2A | 108KVA | كابل 45kV≤1km |
CHX-216/54 | 54 كيلو فولت | 4A | 216KVA | كابل 45kV≤2km |
CHX-324/54 | 54 كيلو فولت | 6A | 324KVA | كابل 45kV≤3km |
CHX-432/54 | 54 كيلو فولت | 8A | 432KVA | كابل 45kV≤4km |
CHX-540/54 | 54 كيلو فولت | 10A | 540KVA | كابل 45kV≤5km |
CHX-1080/54 | 54 كيلو فولت | 20A | 1080KVA | كابل 45kV≤10km |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
3لاختبار كابل XLPE بقوة 66KV في الموقع
النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
CHX-160/80 | 80 كيلو فولت | 2A | 160KVA | كابل 66kV≤0.5km |
CHX-320/80 | 80 كيلو فولت | 4A | 320كيلو فولت | كابل 66kV≤1km |
CHX-640/80 | 80 كيلو فولت | 8A | 640KVA | كابل 66kV≤2km |
CHX-960/80 | 80 كيلو فولت | 12A | 960KVA | كابل 66kV≤3km |
CHX-1280/80 | 80 كيلو فولت | 16A | 1280KVA | كابل 66kV≤4km |
CHX-1600/80 | 80 كيلو فولت | 20A | 1600KVA | كابل 66kV≤5km |
CHX-3200/80 | 80 كيلو فولت | 40A | 3200KVA | كابل 66kV≤10km |
CHX-9600/80 | 80 كيلو فولت | 120A | 9600KVA | كابل 66kV≤20km |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
VIII. جدول معايير اختبار العزل في الموقع من IEC 60840:2011 للكابل XLPE
