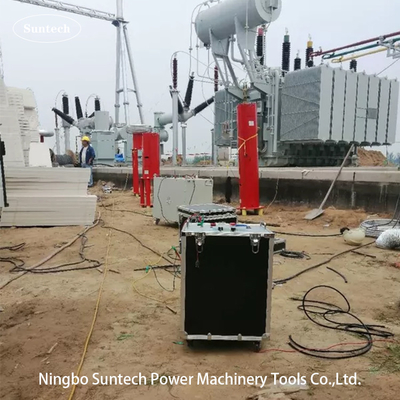

108kVA 27kV سلسلة 100kV نظام الاختبار الرنين عالي الجهد النوع المحمول

جهاز اختبار الرنين المتسلسل

1الموضوع
1.10kV/300mm2 كابل، بطول وحدة سعة 0.37uF/km، طول الكابل 1.4km، سعة الكابل المختبر 0.153uF، تردد الاختبار 30-300Hz، فولتاج الاختبار 52kV، تحمل وقت الجهد 60min؛
2. محول الطاقة 35kV تردد الطاقة AC مقاومة اختبار الجهد ، سعة ≤0.02uF ، تردد الاختبار 45 ∼ 65 هرتز ، فولتاج الاختبار لا يتجاوز 68 كيلو فولت ، وقت الاختبار 1 دقيقة
3معدل التردد المتردد يقاوم اختبار الجهد للمفتاحات والمحولات مع مستويات الجهد من 35kV وأقل ، وتردد الاختبار هو 30-300Hz ، ولا يتجاوز الجهد الاختبار 100kV ، ووقت الاختبار 1min ؛
2الظروف البيئية لاستخدام الجهاز
1درجة الحرارة المحيطة: -5°C-45°C
2الرطوبة النسبية: ≤90٪، لا توتر.
3الارتفاع: ≤1000m.
3المعلمات التقنية الرئيسية ووظائف النظام
1السعة الاسمية: 108kVA
2الجهد الاسمي: 27kV؛ 100kV
3التيار الاسمي: 4A ؛ 1A ؛
4مصدر الطاقة: 220 فولت أحادي المرحلة ± 10%
5تردد العمل: 30-300 هرتز
6- دقة التردد: 0.1 هرتز؛ عدم استقرار التردد: ≤0.1%
7- وقت العمل: 15 دقيقة من العمل المستمر مسموح به تحت الطاقة المسجلة.
8ارتفاع درجة الحرارة: بعد 15 دقيقة من التشغيل المستمر عند الطاقة الاسمية، ارتفاع درجة الحرارة لكل جزء من الجهاز ≤ 65K.
9شكل الموجة الخارجة: موجة الصينوس، معدل تشويه شكل الموجة < 1%؛
10عامل الجودة: الجهاز نفسه Q≥30 (عندما f=45Hz)
11الحماية: مع الحماية من التيار الزائد ، والجهد الزائد والفلاش (انظر قسم إمدادات الطاقة لتحويل التردد للحصول على التوفيق)
12دقة قياس النظام: القيمة الفعلية 1.5.

قائمة معدات التكوين
