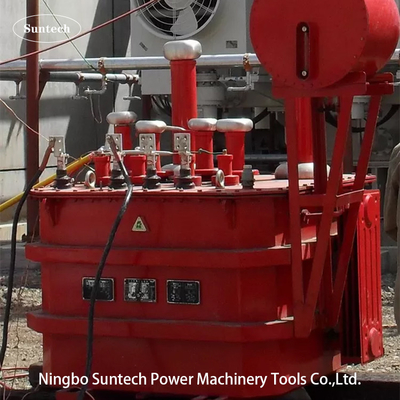

نظام اختبار الرنين في سلسلة تعديل نوع الحثية 2100kVA

جهاز اختبار الرنين المتسلسل لضبط نوع الحثية

1الموضوع
بالنسبة لمحطة سووا للطاقة الكهرومائية 300 ميجاوات، فولتش القياسية القصوى هي 18 كيلو فولت، والقدرة الأرضية لا تتجاوز 2.58 ميكرو فولت، اختبار التيار المتردد للجهد، وجهد الاختبار هو 50 كيلو فولت،و وقت الجهد المقاوم هو 5 دقيقة.

2قدرة النظام
بالنسبة لمحطة سووا للطاقة الكهرومائية 300 ميجاوات، فولتش القياسية القصوى هي 18 كيلو فولت، والقدرة الأرضية لا تتجاوز 2.58 ميكرو فولت، اختبار التيار المتردد للجهد، وجهد الاختبار هو 50 كيلو فولت،و وقت الجهد المقاوم هو 5 دقيقة. ثم:
أثناء الاختبار ، يكون التيار الجانبي عالي الجهد I = 2πfCU = 2π × 50 × 2.58 × 10-6 × 50 × 103 = 40.53A ؛ يتم تعيين التيار الاسمي للنظام على 42A ، ويتم تعيين الجهد الاسمي على 50kV ، تاركة هامش معين.
تصميم المواصفات العامة هو 2100kVA/50kV ، منها المفاعل القابل للتعديل هو 800kVA/50kV (16A) ؛ مفاعل ثابت واحد ، مع معينين من 650kVA/50kV/13H ؛يمكن أن تلبي متطلبات الجهد المقاوم من 0 ′′ 2منتج الاختبار.58μF
باختصار: 2100kVA/50kV يمكن أن تلبي متطلبات الجهد المقاوم لمنتج الاختبار 2.54μF

3المعلمات التقنية الرئيسية ووظائف النظام
1الطاقة الاسمية: 2100kVA
2الجهد الاسمي: 50kV
3التيار الاسمي: 42A
4تردد العمل: تردد الطاقة 50 هرتز
5معدل تشويه شكل الموجة في الجهد الخارجي: ≤ 1%
6- وقت العمل المستمر المسموح به: 5 دقائق تحت الحمل الاسمي، 1.1 مرة الإفراط في الجهد لمدة دقيقة واحدة.
7ارتفاع درجة الحرارة بعد التشغيل المستمر لمدة 5 دقائق تحت الحمل الاسمي ≤ 65K
8عامل جودة الجهاز نفسه: Q≥30
9دقة قياس الضغط العالي: القيمة الفعلية 1.5;
10طاقة الدخول: فولتاج ثلاثي المراحل 380 فولت، تردد 50 هرتز
11. المنتج الذي يتم اختباره لديه وظائف حماية من التيار الزائد والجهد الزائد ومنتج الاختبار الذي يتم اختباره من خلال الفلاش
12درجة الحرارة المحيطة: -250C-450C، الرطوبة النسبية: ≤90%RH، الارتفاع ≤3200 متر.

4مقدمة لمبدأ الرنين المتسلسل
نظام اختبار الرنين المتسلسل هو جهاز يستخدم لإجراء اختبارات التيار المتردد على مختلف منتجات الاختبار السعة.يتميز بتقليل كبير من قدرة طاقة المدخل المطلوبة للاختبار، مما يقلل من حجم ووزن معدات الاختبار، مما يجعل اختبار الميدان سهل التنفيذ.وتخفيض كبير في تكاليف العمالة والمواد من معدات الاختبار والمدخلات المطلوبة للاختبار.
فانكي تعمل في تطوير وإنتاج معدات الاختبار عالية الجهد لأكثر من 20 عاما، والنظام الرنين هو المنتج الرئيسي لFanke.مئات من أنظمة الرنين التي تنتجها فانكي تم استخدامها بنجاح في مختلف مجالات أنظمة الطاقة في الداخل والخارج.
ينقسم نظام الرنين المتسلسل إلى الرنين الحثي المضبط ورنين تعديل التردد. تصل الرنينات إلى الرنين بطرق مختلفة.نوع الحثية ضبط يجعل الدائرة اختبار الصدى عن طريق ضبط الحثية، في حين أن نوع تعديل التردد يجعل دائرة الاختبار تتردد عن طريق ضبط تردد الاختبار. ولكن النتيجة هي نفسها، أي أن إخراج السعة الكبيرة المطلوبة من قبل المنتج في الاختبار يمكن الحصول عليها عن طريق إدخال مصدر طاقة ذو سعة صغيرة.الرسم البياني الرئيسي للرنين يظهر في الشكل
