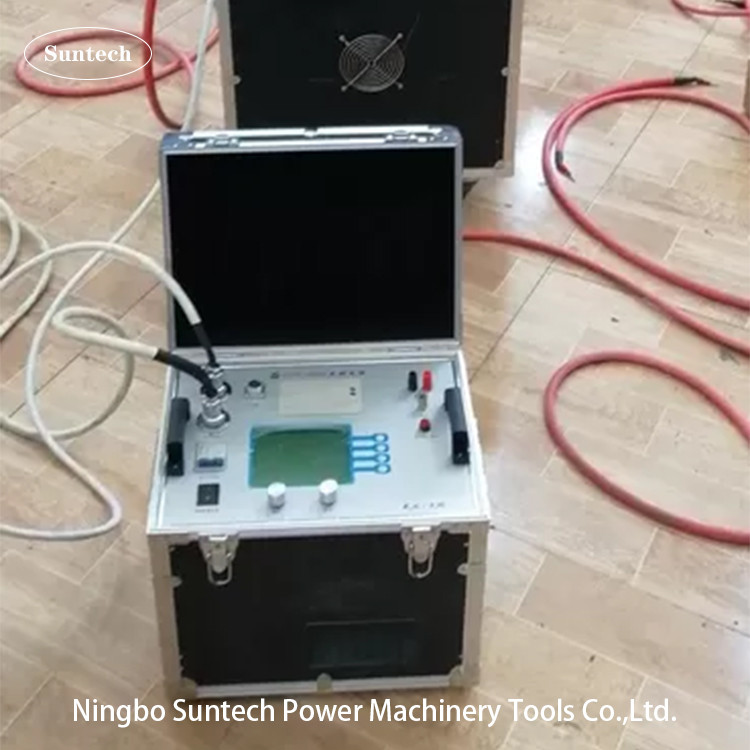

نظام الاختبار الرنينية من سلسلة 380 فولت 400 كيلو إف إيه حماية من التيار الزائد

جهاز اختبار الرنين المتسلسل

1الموضوع
1. كابل 10kV/300mm2 3km AC يقاوم اختبار الجهد ، السعة ≤1.1265uF ، تردد الاختبار 30-300Hz ، فولتاج الاختبار 22kV ، وقت الاختبار 15 دقيقة.
2معدل التيار المتردد يقاوم اختبار الجهد من المحول الرئيسي 10kV/2500kVA ، السعة ≤0.01uF ، وتردد الاختبار 45-65Hz ، وتوتر الاختبار لا يتجاوز 28kV ، وقت الاختبار 1min.
3. AC تحمل اختبار الجهد من 10kV مفتاح، شريط الحافلات وغيرها من معدات المحطة الفرعية، وتردد الاختبار هو 30-300 هرتز، وجهد الاختبار لا يتجاوز 42kV، ووقت الاختبار هو 1min.
4. 35kV/300mm2 كابل 2km AC مقاومة اختبار الجهد ، سعة ≤ 0.361uF ، تردد الاختبار 30-300Hz ، فولتاج الاختبار 52kV ، وقت الاختبار 60min.
5معدل التحول المتردد يقاوم اختبار الجهد من المحول الرئيسي 35kV / 6300kVA ، السعة ≤ 0.01uF ، تردد الاختبار 45-65Hz ، فولتاج الاختبار 68kV ، وقت الاختبار 1min.
6. AC مقاومة الجهد الاختبار من 35kV أجهزة التحويل، مفكّك الدوائر وغيرها من معدات المحطة الفرعية، وتردد الاختبار هو 30-300 هرتز، والجهد الاختبار لا يتجاوز 95kV، ووقت الاختبار هو 1min.

7.220kV مفكّك الدوائر AC مقاومة اختبار الجهد، وتردد الاختبار 30-300Hz، وجهد الاختبار 368kV، وقت الاختبار 1min.

2المعلمات التقنية الرئيسية ووظائف النظام
1الطاقة الاسمية: 400kVA
2الجهد الاسمي: 27كيلو فولت 50كيلو فولت 400كيلو فولت
3التيار الاسمي: 2A
4- يسمح بوقت العمل المستمر: 60 دقيقة تحت التيار الاسمي
5عامل جودة الجهاز نفسه: Q≥30 (عندما f=45Hz)
6دقة قياس النظام: القيمة الفعلية 1.0;
7طاقة الدخول: 50 هرتز؛ ثلاثي المراحل 380 فولت
8تردد عمل مصدر الطاقة المتغير التردد: 40-300Hz
9دقة التردد: 0.1 هرتز
10عدم استقرار التردد: ≤0.1%
11لديها حماية من التيار الزائد والجهد الزائد والإضطرابات الوهمية للمنتج الذي تم اختباره.
12درجة الحرارة المحيطة: -150 درجة مئوية -40 درجة مئوية، الرطوبة النسبية: ≤90%RH، الارتفاع ≤2000 متر.

3اختيار وتحديد معايير النظام
مفاعل قطاع واحد هو 54kVA / 27kV / 2A / 50H ، ما مجموعه أربعة أقسام التحقق:
1) بالنسبة للكابل 10kV / 300mm2 / 3km ، فإن سعة الكهرباء هي 1.1265μF ، وجهد الاختبار هو 22KV ، ويتم استخدام أربعة مفاعلات بالتوازي. في هذا الوقت ، تكون الحثية للمفاعل 12.5H ، ثم:
تردد الاختبار: f=1/2π√LC=42.41Hz
تيار الاختبار: I=ωCXU test=2πfCXU test=2×3.14×42.41×1.1265×22×10-3=6.6A
2) 10kV/2500kVA المحول الرئيسي AC مقاومة اختبار الجهد ، والقدرة لا تتجاوز 0.01μF ، وجهد الاختبار هو 28kV ، ويتم توصيل المفاعل في سلسلة مع قسمين ،الحثية 113H، ثم:
تردد الاختبار: f=1/2π√LC=149.72Hz
تيار الاختبار: I=ωCXU test=2πfCXU test=2×3.14×149.72×0.01×28×10-3=0.26A

3) التيار المتردد يقاوم اختبار الجهد من مفتاح 10kV ، وبار الباص وغيرها من معدات المحطة الفرعية ، وتردد الاختبار هو 30-300Hz ، والقدرة لا تتجاوز 0.015μF ، وجهد الاختبار لا يتجاوز 42kV ،المفاعل يتبنى سلسلة اتصال اثنين، الحثية هي 113H ، ثم:
تردد الاختبار: f=1/2π√LC=122.25Hz
تيار الاختبار: I=ωCXU test=2πfCXU test=2×3.14×122.25×0.015×42×10-3=0.48A
4) بالنسبة للكابل 35kV / 300mm2/ 2km ، تكون السعة 0.361μF ، وتكون فولتاج الاختبار 52KV ، ويتم استخدام مفاعلين في سلسلة واثنين متوازين. في هذا الوقت ، تكون الحثية للمفاعل 56.5H ،إذاً:
تردد الاختبار: f=1/2π√LC=35.24Hz
تيار الاختبار: I=ωCXU test=2πfCXU test=2×3.14×35.24×0.361×52×10-3=4.16A
5) 35kV / 6300kVA المحول الرئيسي AC مقاومة اختبار الجهد ، والقدرة لا تتجاوز 0.01μF ، وجهد الاختبار هو 68kV ،المفاعل متصل في سلسلة مع أربعة أقسام والتحكم هو 240H، ثم:
تردد الاختبار: f=1/2π√LC=83.88Hz
تيار الاختبار: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.01×68×10-3=0.54A
6) 35kV المفتاح، مفكّك الدوائر، الخ التيار المتردد مقاومة الجهد الاختبار، والجهد الاختبار هو 95kV، ويتم توصيل المفاعل في سلسلة مع أربعة أقسام والحثية هي 240H، ثم:
تردد الاختبار: f=1/2π√LC=83.88Hz
تيار الاختبار: I=ωCXU test=2πfCXU test=2×3.14×83.88×0.015×95×10-3=0.75A
7) التيار المتردد مقاومة اختبار الجهد من 220kV المفاتيح، مفاصل الدوائر، الخ، والقدرة لا تتجاوز 5000pF، وجهد الاختبار هو 368kV، والمفاعل هو 50kVA / 50kV / 100H ثمانية سلسلة في سلسلة،الحثية هي 960H، ثم:
تردد الاختبار: f=1/2π√LC=72.64Hz
تيار الاختبار: I=ωCXU test=2πfCXU test=2×3.14×72.64×0.005×368×10-3=0.84A
