مجموعة اختبار الجهد المقاوم للموجات المتنقلة المحمولة لمجموعة اختبار محطة Powe الفرعية 110KV
التطبيق:

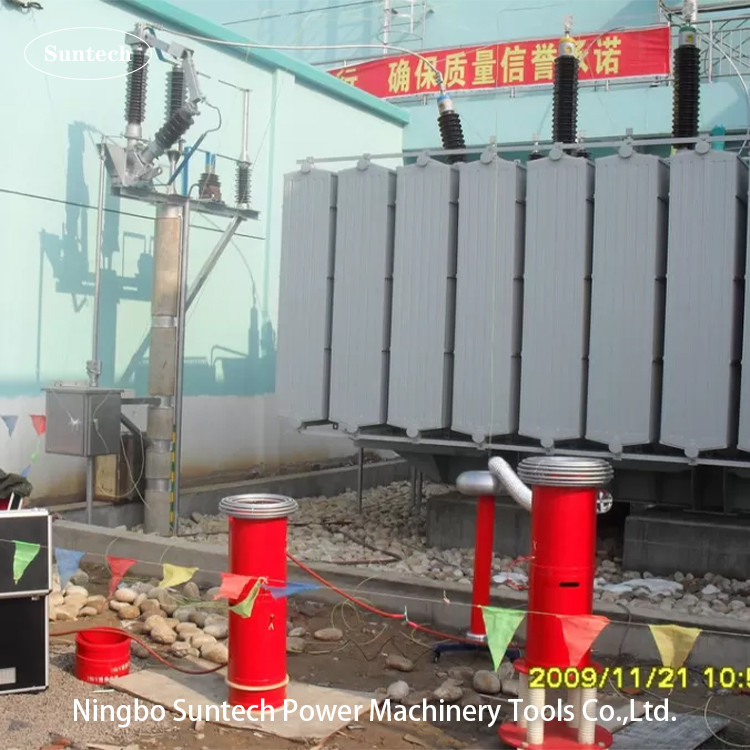

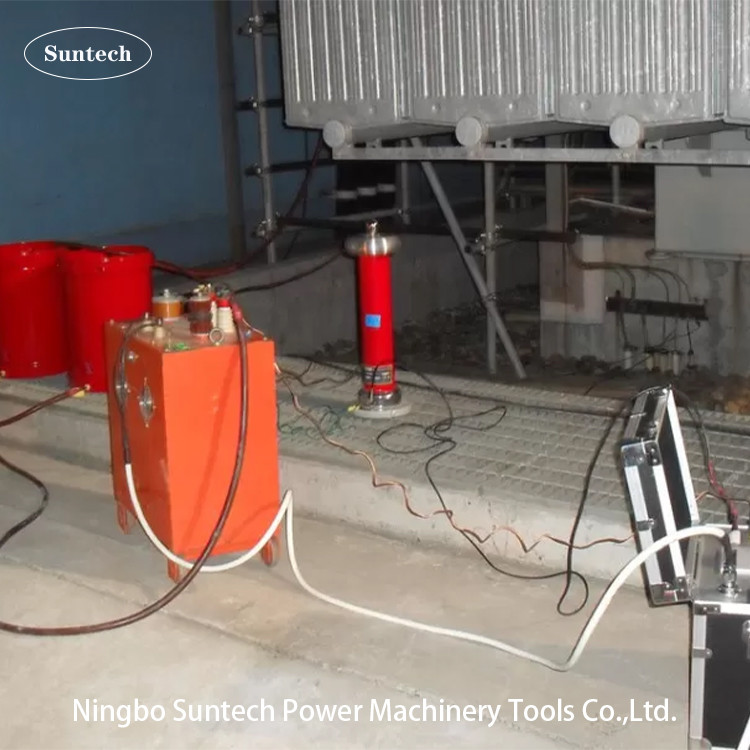

تم تصميم هذا المجموعة الاختبارية نموذج CHX-216KVA/216KV لمحطة كهرباء التوزيعتكييف المياه في الموقعتحمل اختبار الجهد مع تكنولوجيا الدوائر الرنانة ذات التردد المتغير؛ مجموعة الاختبار مصنوعة من مصدر طاقة متغير التردد، محول الإثارة،الحثية الاختبارية للـ HV النموذجية والنهارية ((مفاعل الاختبار) والقسمة السعة كل قطعة أضعف وأخف من نوع المحولات الثقيلة المعتادة في اختبار الطاقة الكبيرة
من خلال مفاعل اختبار وحدات تستخدم بالتوازي أو في سلسلة، يمكن أن يتم إجراء الاختبار التالي AC تحمل الجهد:
لا يزيد عن 27 كيلو فولت و 8A للكابل 10 كيلو فولت.
ليس أكثر من 54 كيلو فولت و 4A للكابل 35 كيلو فولت.
نo أكثر من 108 كيلو فولت و 2A لمحطة طاقة متوسطة الجهد ، مثل محول الطاقة ، CT ، PT ، Breaker وما إلى ذلك.

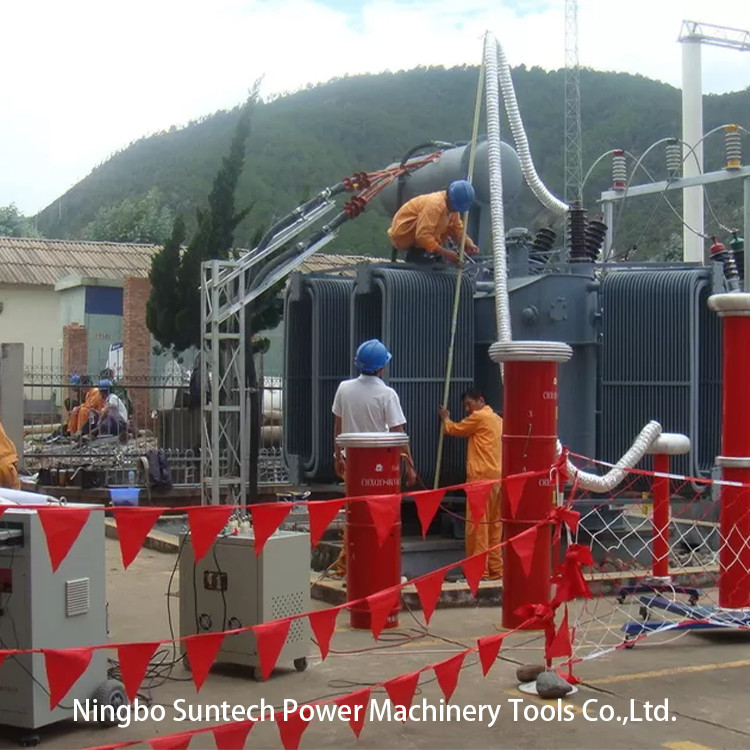

نo أكثر من 200 كيلو فولت و 1A لمحول الطاقة 110 كيلو فولت ،GIS ، CT و PT.
المكونات الرئيسية:
| SN | اسم المكونات | النوع والمواصفات | كمية. | كل وزن | كل بعد |
| 1 | طاقة التردد المتغير | FKVF-10kW/380V | قطعة واحدة | 10 كجم | 400 × 350 × 380 مم |
| 2 | محول الإثارة | CQSB ((J) - 10kVA | قطعة واحدة | 40 كجم | 520*350*550ملم |

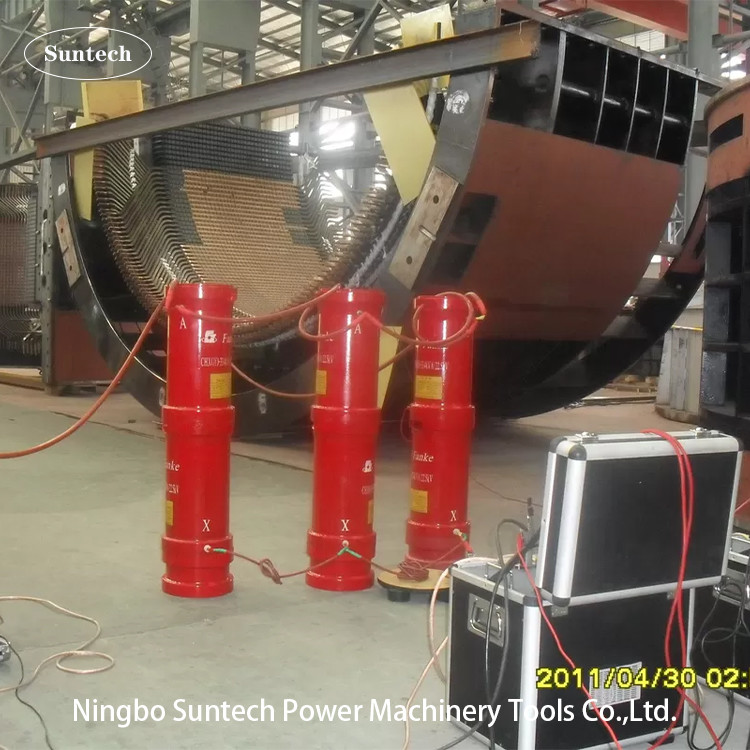

| 3 | مفاعل اختبار الرنين HV | CHX ((kf) -27kVA/27kV | 8 قطع | 40 كجم | D380*H480mm |
| 4 | مقسم سعة | TRF-200kV/1000pF | 1 مجموعة | 15 كجم | D150*H1150mm |
| 5 | ملحقات الاختبار الخاصة | 1 مجموعة |
ملاحظة:1يمكن أن يكون مكثف الحمل اختياريًا عند اختبار محرك الطاقة والمولد ومحول الطاقة تحت 45 ~ 65Hz.
2يمكن إنتاج مفاعل الاختبار ليكون 18KV، 20KV، 22KV، 40KV، 44KV، 50KV، 54KV، 55KV لكل قطعة وفقا لنطاق الكائن المختبر أو متطلبات العميل.
دائرة الاختبار:
VF: مصدر الطاقة المتغير التردد T: محول الإثارة
L: مفاعل الاختبار Cx: المعدات التي تم اختبارها MOA1: جهاز إيقاف البرق
C1،C2: قسم الجهد ((C1 ذراع الجهد العالي،C2 ذراع الجهد المنخفض))
بيانات تقنية:
V. الملحقات
الجزء الاختياري
مكثف تعويض الحمل
