مكان المنشأ: | نينغبو الصين |
اسم العلامة التجارية: | Ningbo Suntech Power |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | FKWJF 300 |
الحد الأدنى لكمية: | وحدة واحدة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | تصدير حالة خشبية قياسية مع التبخير مجانا |
وقت التسليم: | 80 ~ 90 يوم عمل |
شروط الدفع: | L/C، T/T |
القدرة على العرض: | 5 مجموعات / 3 أشهر |
مبدأ الاختبار: | الدائرة المتنقلة للتردد | استخدام: | اختبار هيبوت التيار المتردد واختبار تحمل الجهد المستحث |
---|---|---|---|
السمة: | PD مجاني، لا يزيد عن 10 قطع | التطبيق: | محولات الطاقة ذات الجهد العالي، نظم المعلومات الجغرافية، محطة الطاقة الفرعية |
اختبار القدرات: | 150 هرتز ~ 200 هرتز أو 20 ~ 300 هرتز | دورة العمل: | 90 دقيقة أو 180 دقيقة |
دقة الاختبار: | لا أقل من 1.0% | خاص لـ: | اختبار ACLD في الموقع، وتحليل PD في الموقع |
قواعد الامتحان: | IEC60076-3-2013؛IEC 60060-1:2010؛IEC 60840:2011 وIEC 62067:2011 لكابل XLPE | ||
تسليط الضوء: | نظام الاختبار الموجات المترددة الحرة,مقاومة نظام الاختبار الرنين التيار المتردد,Withstand Voltage AC Resonant Test System |
أنظمة الاختبار المزدوجة من التيار المتردد ، لا توجد مجموعة اختبار مقاومة التوتر
وصف المنتج:
اختبار مقاومة الجهد المحفز ((IVWT) ، والذي يطلق عليه أيضًا اختبار مقاومة الإفراط في الجهد المحفز ، ACSD ، ACLD ، DVDF ، هو واحد من أهم اختبارات الكهرباء المضادة للمحولات الكهربائية.وفقًا لـ IEC60076-3-2013 ،IVWT مطلوبة اختبار روتينية واختبار القبول في تركيب لمحول الطاقة 110KV.

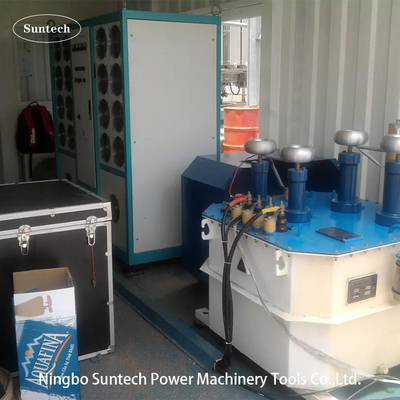

نظام FKWJF-300 غير جزئي التفريغ متغير التردد الطاقة المتسلسلة متصلة الرنين اختبار يتكون من غير جزئي التفريغ متغير التردد الطاقة، محول خطوة إلى أعلى،مفاعل التعويض وواحد تقسيم الجهد السعة. ينفذ نظام الاختبار في الجهد التحكمي في الجهد التحكميوقد طبقت الجهد إلى الجانب LV من جسم الاختبار وإنتاج التيار الإثارة الكبيرة عن طريق تغيير تردد دائرة الاختبار مع تطبيق مبدأ الرنين المتوازييتكون نظام اختبار الرنين المتصل بالسلسلة من مصدر طاقة متغير التردد ، محول الإثارة ، مفاعل HV ومقسّم الجهد السعة.شكلت مكثف ومفاعل كائن الاختبار اتصال الرنين المتسلسل. مقسم الجهد في اتصال متسلسل مع جسم الاختبار ويستخدم لقياس جهد الرنين ويعمل كإشارة حماية من الإفراط في الجهد.
يتم ربط الإخراج بالدائرة الرنينية المتسلسلة عبر محول الإثارة لتوفير الطاقة المثيرة. لا يواجه نظام الاختبار هذا مشكلة التيار البدائي الكبير.إمدادات الطاقة ذات السعة الصغيرة قادرة على الوفاء بالفحص الذي يعادل 30 إلى 60 مرة إمدادات الطاقةهذا حلت إلى حد كبير مشكلة ضعف قدرة الطاقة الاختبارية في الموقع.
أنظمة FKWJF 300KW يمكن أن توفر مرحلة واحدة+35 كيلو فولت / 150 هرتز ~ 200 هرتز التيار البديل لاختبار ما يصل إلى 630 MVA / 220 كيلو فولت محولات الطاقة أداء العزل بين دورات الملفات، طبقة إلى طبقة. أي العزل البسيط،بما في ذلك العزل المتساوي وغير المتساوي.
مع 2 أو 4 قنوات تحليل PD وملحقاتها، يمكن أيضا استخدام نموذج FKWJF400KW لاختبار الجهد المنبه مع قياس الفراغ الجزئي (IVPD).جهاز تقسيم HV وملحقاته، فإنه يمكن أيضا إجراء التيار المتردد المطبقة مقاومة الجهد اختبار خلال LC دائرة الرنين في حدود 20 ~ 300 هرتز.
II. السمات الرئيسية
III. مبادئ توجيهية الاختبار
الملاحظة: الرسم أعلاه هو دائرة اتصال لاختبار الجهد المقاوم المحفز واكتشاف PD إلى محول الطاقة
أثناء اختبار PD واختبار مقاومة الجهد الاستحواذي ، فإن المحول الذي تم اختباره يشبه جسم الاختبار الكهربائي الكبير.يتم تعويض التيار التفاعلي الكهربائي للمحول بواسطة التيار التحفيزي لمفاعل التعويضتوفر إمدادات الطاقة ذات التردد المتغير للنظام بأكمله خسارة نشطة وجزء صغير من الخسارة التفاعلية وكلاهما يلبي خسارة عدم تحميل المحول الكهربائي في تردد الاختبار.يتم تثبيت تقسيم الجهد في محطة الخروج HV من محول الإثارةقياس الجهد في LV (الجهد المنخفض) الجانب من المحول الرئيسي بواسطة فولتمتر الذروة وحساب الجهد في الجانب HV وفقا لنسبة الجهد من المحول الرئيسي.
يتم استخدام سعة البوشة للمحول الرئيسي كمكثف الارتباط. إدخال إشارة تفريغ جزئي إلى اختبار PD لقياس قيمة PD.
الملاحظة: الرسم أعلاه هو دائرة اتصال للتيار المتردد المطبق على الجهد المقاوم مع مبدأ الرنين LC.
المكونات الرئيسية
البند | اسم المنتج | النوع والمواصفات | كمية | ملاحظات |

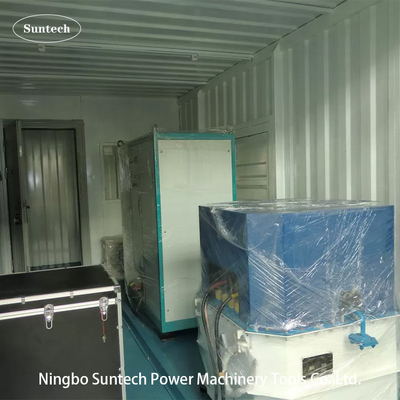

1 | إمدادات الطاقة ذات التردد المتغير الحرة PD | FKWJF-300kW | قطعة واحدة | |
2 | محول الإثارة الحرة PD | CQSB ((J) 300kVA | قطعة واحدة | |
3 | مفاعل التعويض الحر PD | CHX ((kf) - 600kVA/22kV | قطعتين | لاختبار التحفيز |
4 | مقسم الجهد الحر السمكية PD | TRF-50kV/300pF | مجموعة واحدة | لعملية أخذ العينات |

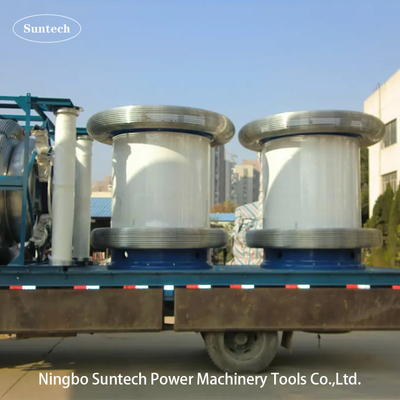

5 | مفاعل اختبار HV | CHX ((kf) 500kVA/200kV | قطعتين | للجهد الرنين مقاومة |
6 | مقسّم فولتاج سعة HV | TRF-400kV-2500pF | مجموعة واحدة | لعملية أخذ عينات من فولتاج الرنين |
7 | حلقة كورونا لاختبار PD إلى محول الطاقة الرئيسي | 220 كيلو فولت | 3 قطع | لاختبار PD |
ملاحظة: الجدول أعلاه هو مجرد مثال
بيانات تقنية عامة:
1شروط الخدمة
2المواصفات التقنية
VI.المكونات
VII. نموذج نموذجي آخر
1 نموذج اختياري لاختبار الجهد المقاوم المُحفز
نموذج النظام | الطاقة الخارجة | الحد الأقصى للتطبيق |
FKWJF-150KW | 150 كيلوواط | محول طاقة 66 كيلو فولت |
FKWJF-200KW | 200 كيلوواط | محول طاقة 110 كيلو فولت |
FKWJF-300KW | 300 كيلوواط | محول طاقة 220KV/630MW وأقل من ذلك |
FKWJF-400KW | 400 كيلوواط | محول طاقة 220 كيلو فولت/أكثر من 630 ميجاوات |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
