مكان المنشأ: | نينغبو الصين |
اسم العلامة التجارية: | Ningbo Suntech Power |
إصدار الشهادات: | ISO9001 |
رقم الموديل: | CHX-3000KVA/150KV |
الحد الأدنى لكمية: | وحدة واحدة |
---|---|
الأسعار: | Negotiable |
تفاصيل التغليف: | تصدير حالة خشبية قياسية مع التبخير مجانا |
وقت التسليم: | 25~35 يوم عمل |
شروط الدفع: | L/C، T/T |
القدرة على العرض: | 10 مجموعات / شهرين |
مبدأ الاختبار: | الدائرة المتنقلة للتردد | استخدام: | اختبار الجهد المتردد للكابلات HV أو GIS |
---|---|---|---|
السعة القصوى: | 3000 كيلو فولت أمبير أو تصنيع المعدات الأصلية | ماكس: | 150 كيلو فولت أو OEM |
اختبار القدرات: | 20-300 هرتز | دورة العمل: | 60 دقيقة أو OEM |
دقة الاختبار: | لا تقل عن 1.5% | خاص لـ: | اختبار في الموقع للكابل الطويل HV XLPE و GIS |
قواعد الامتحان: | IEC 60060-1:2010؛IEC 60840:2011 و IEC 62067:2011 للكابل XLPE | ||
تسليط الضوء: | جهاز اختبار الكابلات 3000KVA,جهاز اختبار كابلات XLPE,معدات اختبار كابل XLPE Hv,XLPE Cable Testing Device,XLPE Cable Hv Test Equipment |

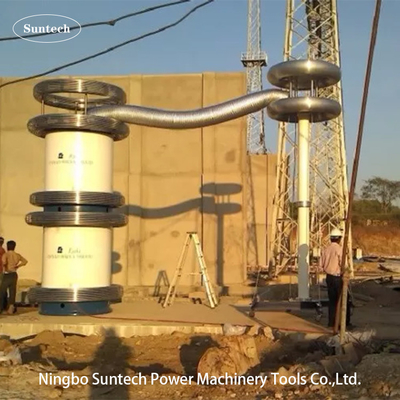

مفاعل اختبار الجهد المتردد المتردد المقاوم للكابل الطويل HV XLPE
التطبيق:
مفاعل الجهد العالي الاختبار هو HV تعزيز أو مولد في دائرة الترددات المتغيرة الرنين مقاومة الجهد، فإنه يحتوي على سعة كبيرة و HV لقطعة واحدة مع أعلى عامل الجودة إدخال.إنه خاص لاختبار الكابلات عالية الجهد XLPE مع مسافة أطول.
يمكن لشركة فانكي إنهاء التصميم وتصنيع السلع وفقًا لجميع متطلبات العميل مثل نوع الأسطوانة ونوع خزان الحديد
يمكن إنتاج مفاعل الاختبار لتكون 130KV، 150KV، 155KV، 200KV، 250KV، 300KV، 350KV، 400KV لكل قطعة فولتاج مقيّم وفقاً لمدى الكائن المختلف الذي تم اختباره أو المتطلبات التي يطلبها العميل.التيار الاسمي لكل مفاعل HV يمكن أن يكون 1 ~ 5A10A، 15A، 20A، 25A، 30A
رقم مبدأ الاختبار:
VF: مصدر إمدادات الطاقة المتغير التردد الذي هو جزء التحكم والقياس في دائرة الاختبار.
T: محولات الإثارة التي توفر الجهد الإثارة لمفاعل اختبار HV
L: المفاعل الاختبار الذي هو الحثية الرنين في الدائرة LC وإنتاج الجهد الاختبار
Cx: المعدات التي تم اختبارها
MOA1: إيقاف البرق هو جزء الحماية على محول الإثارة
C1،C2: قسم الجهد ((C1 هو ذراع الجهد العالي،C2 هو ذراع الجهد المنخفض)) وهو جزء قياس الجهد HV
بيانات تقنية عامة:
IV.الملحقات
V. نموذج نموذجي لمفاعلات الاختبار
1 نموذج اختياري للكابل XLPE من فئة 132 كيلو فولت
النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
تشيكس 775 كيلو فولت / 155 كيلو فولت | 155 كيلو فولت | 5A | 775KVA | كابل 132kV≤1km |
CHX-1550KVA/155KV | 155 كيلو فولت | 10A | 1550KVA | كابل 132kV≤2km |
CHX-2325KVA/155KV | 155 كيلو فولت | 15A | 2325KVA | كابل 132kV≤3km |
CHX-3100KVA/155KV | 155 كيلو فولت | 20A | 3100KVA | كابل 132kV≤4km |
CHX-3875KVA/155KV | 155 كيلو فولت | 25A | 3875KVA | كابل 132kV≤5km |
CHX-7750KVA/155KV | 155 كيلو فولت | 50A | 7750KVA | كابل 132kV≤10km |
CHX-12400KVA/155KV | 155 كيلو فولت | 80A | 12400KVA | كابل 132kV≤16km |
CHX-15500KVA/155KV | 155 كيلو فولت | 100A | 15500KVA | كابل 132kV≤20km |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
الملاحظة: فئة فولتاج الكابل المختبر≤ 132kV، 0.25uF/km
2 نموذج اختياري للكابل XLPE من فئة 230 كيلو فولت في الموقع
النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
CHX-2020KVA/255KV | 255 كيلو فولت | 8A | 2020KVA | كابل 220 ~ 230kV≤1km |
CHX-4080KVA/255KV | 255 كيلو فولت | 16A | 4080KVA | كابل 220~230kV≤2km |
CHX-6120KVA/255KV | 255 كيلو فولت | 24A | 6120KVA | كابل 220 ~ 230kV≤3km |
CHX--8160KVA/255KV | 255 كيلو فولت | 32A | 8160KVA | كابل 220~230kV≤4km |
CHX--10200KVA/255KV | 255 كيلو فولت | 40A | 10200KVA | كابل 220~230kV≤5km |
CHX--20400KVA/255KV | 255 كيلو فولت | 80A | 20400KVA | كابل 220~230kV≤10km |
CHX--25500KVA/255KV | 255 كيلو فولت | 100A | 25500KVA | كابل 220~275kV≤12.5km |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
الملاحظة: فئة فولتاج الكابلات التي تم اختبارها ≤ 230kV، 0.25uF/km
3 نموذج اختياري للكابل XLPE من فئة 330 كيلو فولت
النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
CHX-3500KVA/350KV | 350 كيلو فولت | 10A | 3500KVA | كابل 330kV≤1km |
CHX-7000KVA/350KV | 350 كيلو فولت | 20A | 7000 كيلو فا | كابل 330kV≤2km |
CHX-10500KVA/350KV | 350 كيلو فولت | 30A | 10500KVA | كابل 330kV≤3km |
CHX-14000KVA/350KV | 350 كيلو فولت | 40A | 14000KVA | كابل 330kV≤4km |
CHX-21000KVA/350KV | 350 كيلو فولت | 60A | 21000KVA | كابل 330kV≤5km |
CHX-28000KVA/350KV | 350 كيلو فولت | 80A | 28000KVA | كابل 330kV≤10km |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
الملاحظة: فئة فولتاج الكابلات التي تم اختبارها ≤ 330kV، 0.25uF/km
4 نموذج آخر اختياري للكابل الطويل XLPE في الموقع
النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية |
التطبيق (بدءاً من 20 هرتز) |
CHX-2600KVA/130KV | 130 كيلو فولت | 10A,20A | 1300KVA | بالنسبة لك0= 64 كيلو فولت وأقل من الكابل |
CHX-3000KVA/150KV | 150 كيلو فولت | 10A، 20A | 3000KVA | بالنسبة لك0= 87KV وأقل من الكابل |
CHX-10000KVA/250KV | 250 كيلو فولت | 20A، 40A | 10000 كيلو فاي | بالنسبة لك0=127KV وأقل من الكابل |
CHX-20000KVA/250KV | 250 كيلو فولت | 20A، 80A | 20000KVA | بالنسبة لك0=127KV وأقل من الكابل |
CHX-21000KVA/350KV | 350 كيلو فولت | 20A، 60A | 21000KVA | بالنسبة لك0= 230KV وأقل من الكابل |
CHX-42000KVA/350KV | 350 كيلو فولت | 20A، 80A | 42000KVA | بالنسبة لك0= 230KV وأقل من الكابل |
الطلب الخاص يمكن أن يتم عن طريق الطلب |
ملاحظة: يتم اعتبار فولتاج اختبار كابل XLPE على أنه 1.7U0
5 نموذج اختياري للكابل من فئة HV أو EHV و GISاختبار التيار المتردد في الموقع
مأوديل | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية |
التطبيق (بدءاً من 20 هرتز) |
CHX-2600KVA/130KV,260KV | 130KV، 260KV | 20A@130KV | 2600KVA |
بالنسبة لك0= كابل 64 كيلو فولت بالنسبة لـ 72.5KV GIS |
10A@260KV |
بالنسبة لك0= كابل 127 كيلو فولت لـ 145 كيلو فولت GIS |
|||
CHX-9000KVA/150KV،300KV | 150KV، 300KV | 60A@150KV | 9000KVA |
بالنسبة لك0= كابل 87 كيلو فولت بالنسبة لـ 72.5KV GIS |
30A@300KV |
بالنسبة لك0= كابل 160 كيلو فولت بالنسبة لـ GIS من فئة 170 كيلو فولت |
|||
CHX-10000KVA/250KV،500KV | 250KV،500KV | 40A@250KV | 10000 كيلو فاي |
بالنسبة لك0= كابل 127 كيلو فولت لـ 145 كيلو فولت GIS |
20A@500KV |
بالنسبة لك0=290KV كابل بالنسبة لـ 362KV GIS |
|||
CHX-20000KVA/250KV،500KV | 250KV،500KV | 80A @ 250KV | 20000KVA |
بالنسبة لك0= كابل 127 كيلو فولت لـ 145 كيلو فولت GIS |
40A@500KV |
بالنسبة لك0=290KV كابل بالنسبة لـ 362KV GIS |
|||
CHX-21000KVA/350KV،700KV | 350 كيلو فولت، 700 كيلو فولت | 60A@350KV | 21000KVA |
بالنسبة لك0= كابل 190 كيلو فولت بالنسبة لـ GIS من فئة 170 كيلو فولت |
30A@700KV |
بالنسبة لك0=290KV كابل لـ 550KV GIS |
|||
الطلب الخاص يمكن أن يتم عن طريق الطلب |
VI. جدول معيار الاختبار في الموقع من IEC 60840:2011 و IEC 62067:2011 للكابل XLPE
VII. جدول معيار اختبار العزل في الموقع من IEC 62271-203:2011 لـ HV GIS
