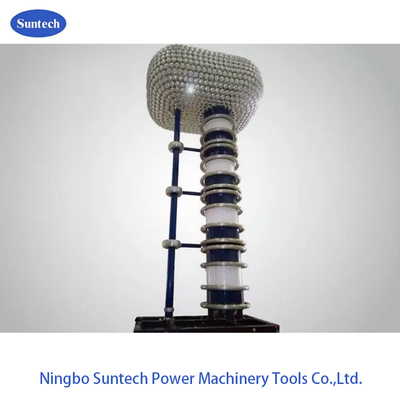

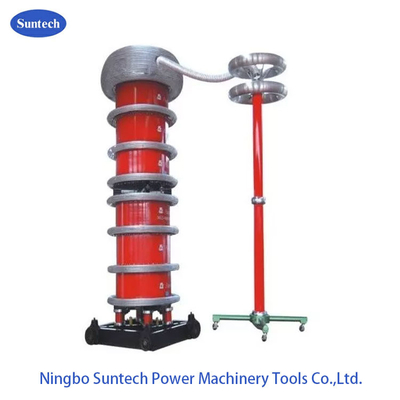

نظام الاختبار الرنينية التردد الكهربائي التيار المتردد لاختبار روتين EHV CVT و CB

بيانات تقنية عامة:

1. وضع الدائرة الرنينية: سلسلة الرنين مع الحثية المتغيرة
2. نموذج النظام: مصنوع حسب الطلب
3. مصدر طاقة الدخول: 380 ± 10% ((فاصلة واحدة) ، 50Hz/60Hz
4. قدرة الإنتاج الاسمية: مصنوعة حسب الطلب
5. الجهد الخارجي الاسمي: لا يزيد عن 800 كيلو فولت
6. التيار الافتراضي الاسمي: مصنوع حسب الطلب
7. مستوى PD نفسه: لا يزيد عن 10٪
8. نطاق التردد: 50/60 هرتز
9. الناتج شكل موجة التوتر الرنين: موجة الصينية النقية
10. THD من شكل الموجة الخارجي: ≤1%
11. مستوى العزل: أقل من 1.1 مرة والحفاظ على 1 دقيقة، الطبيعية
12. دورة العمل: 30 دقيقة في ظروف العمل الحالية تحت القياس
13. عامل جودة مجموعة الاختبار نفسها: Q≥30 ؛
14. ارتفاع درجة الحرارة: أقل من 65K تحت التيار العامل المسموح به لمدة 30 دقيقة.
15. مستوى الضوضاء: لا يزيد عن 65 ديسيبل
16. هيكل المفاعل: مغطى بالزيت مع نوع خزان الحديد ، التحفيز القابل للتعديل

1. الطاقة التفاعلية تعويض كامل، قوة المعدات والطاقة هي أقل من 1/10 من المعدات المقاسة؛ مع حجم أصغر وأخف مقارنة مع المعدات في نفس السعة.
2. مع قدرة إخراج كبيرة و قدرة طاقة صغيرة، منخفضة التكلفة، سهلة التشغيل والحفاظ على آمنة.
3. الدائرة المرشحة الحالية النموذجية ، تشويه الجهد الخارجي (THD) صغير جداً
4. التيار الدائرة القصيرة بعد الفلاش أو تعطيل أقل من 1/10 (1/Q) من التيار المقاس ، يمكن أن تمنع بشكل فعال تلف نقطة العيب بعد تعطيل.
5. التفجير التلقائي للقوس بعد التوهج، انها عملية طويلة ومستقرة لاسترداد التيار المرجعي التسلسلي، آمنة.

VII. الوظيفة

1. وظيفة التحكم عن بعد وإشارة فجوة النواة الحديدية للمفاعل:يتم تثبيت جهاز استشعار الفجوة في المفاعل ، والذي يقرأ مباشرة الفجوة بين النواة الحديدية على لوحة التحكم لتوجيه التشغيل. يتم تثبيت مفتاح الحد من الفجوة والمؤشر أيضًا.
2. وظيفة التوقف التلقائي عند انتهاء وقت الصمود:توقيت المقاومة يتبنى مؤقت رقمي عندما ينتهي الوقت النظام سيتوقف تلقائياً
3. وضعية الصفر قريبة، صفر بدء تدريجية وظيفة:مع وظيفة الحد الصفر، إذا لم يكن جهاز تنظيم الجهد في الموقف الصفر، ثم لا يمكن إغلاق زر الخروج HV، وضمان خطوة النظام من الصفر.
4. الحماية من التيار:النظام هو مع أكثر من رله التيار، والتي هي من عالية مكافحة التداخل، والعمل السريع، وحماية موضوع الاختبار ضد تلف التيار الزائد.
5. فوق الجهد و فلاش كائن الاختباروظائف الحماية:هذا النظام يتخذ لوحة حماية إلكترونية من الجهد الزائد والإشارة الفلاشية ، يحمي جسم الاختبار من الجهد الزائد والإشارة الفلاشية.الاختفاء الكبير وتعديل غير مريح لجهد حماية الفجوة الكرويةإعداد حماية فوق الجهد هو ضبط يدوي، العرض الرقمي، والذي هو مباشر، مريح ودقيق.العينات حماية الفلاش فوق تباين الحادث من إشارة تفريغ تأخير سقوط، يقارنها مع الإشارة الأساسية ويحدد. هو من الدقة العالية، وتجنب الخطأ الحركة المحتملة عن طريق تباين حادث من ارتفاع التأخير.
6. وظيفة مراقبة في الوقت الحقيقي لبيانات الاختبار:وهي قادرة على مراقبة الجهد الجانبي HV ، والتيار والجهد الجانبي LV ، والتيار ، وهو عرض أكثر مباشرة لحالة الاختبار.
7. العرض الرقمي لارتجاع الدائرة ووظيفة القفل عندما لا يكون من الرجوع وتحرك:
8. يمكن أن تعرض مباشرة حالة الرنين من النظام من قبل عامل الطاقة. إذا كان النظام ليس في نقطة الرنين، يجب أن تضغط على زر إغلاق لتعزيز. عندما يتم ضبط النظام إلى الرنين,أطلق زر الإغلاق، انقر على زر الارتفاع/انخفاض لارتفاع أو انخفاض.
9. توقف الطوارئ: ‬أشغل مفتاح مكابح الطوارئ. عندما تكون هناك ظروف غير طبيعية أثناء الاختبار، اضغط على هذا المفتاح.سيتم قطع الطاقة الرئيسية على الفور لحماية سلامة موظفي الاختبار والمعدات.

VIII.الاكسسوارات

• صندوق الملحقات لتخزين الملحقات
• كابلات الاتصال لجهاز التحكم وجهاز تنظيم الجهد
• كابلات الاتصال لجهاز التشغيل الجهاز الجهاز الجهاز الجهاز الجهاز الجهاز
• كابلات الخروج من المحولات المثيرة
• كابلات الأرض للنظام
• كابلات متوازية للمفاعل
• كابلات الخروج HV ((المفاعل إلى القسمة، القسمة إلى جسم الاختبار)
• كابلات قياس HV (كابلات إخراج إشارة قسم الجهد)
• يتم تقديم تقرير اختبار نهائي، وشهادة الجودة، ودليل المستخدم وقائمة التعبئة.
