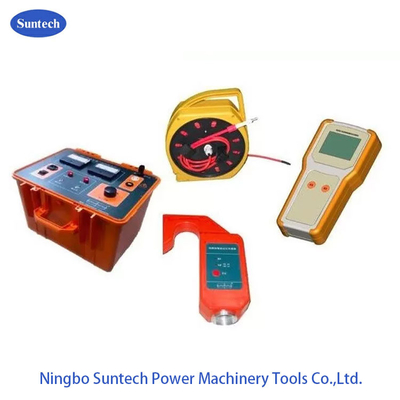

معدات قياس عالية الجهد القابلة للاستمرار، معدات تحديد موقع أخطاء الكابل

اختبار تعريف الكابلات تحت الأرض ، اختبار موقع الأنابيب والكابلات تحت الأرض

I. التطبيق والوصف

1تطبيق على نظام توزيع الطاقة الحالي المحايد القليل.

2تستخدم للكشف عن خطأ الأرضية المعدنية فوق خط الرأس، خطأ الأرضية القوس، خطأ الأرضية المقاومة وهلم جرا.

3. قابلة للعمل لخط مكسور ، وتطبيق لخط فرع

4. إشارة الترددات المنخفضة للغاية لتجنب تأثير مكثف. سهلة للعثور على خطأ المقاومة العالية

5. إعادة إصلاح الخطأ بواسطة إشارة الجهد العالي ، سهلة لتحديد الموقع

6جهاز إرسال آمن بواسطة وظيفة السوداء والدائرة القصيرة

7جهاز استشعار حساس للغاية، تصميم مفتوح وسهلة لتعليق على الخط

8إرسال لاسلكي آمن وموثوق به

9إمدادات الطاقة المرنة. يمكن تشغيل جهاز الإرسال بواسطة الطاقة العامة والمولد الكهربائي. يمكن تشغيل جهاز الاستشعار والمستقبل بواسطة البطارية الجافة

10خفيفة وسهلة الحمل

11المستقبل لديه واجهة عرض LCD كبيرة التي يمكن أن تظهر شكل الموجة الحالية والقيمة الحالية

بيانات تقنية

1دقة الموقع:0.2م

2مواصفات جهاز الإرسال:
الجهد في الدائرة المفتوحة: موجة أساسية صالحة 0 ~ 28kV
التيار الدائرة القصيرة: موجة أساسية صالحة 0 ~ 35mA ((النبض المتردد، القيمة القصوى 100mA)
تردد الخروج:1 هرتز

3مسافة الاتصال بين جهاز الاستقبال والإرسال: ≥30m

4طاقة جهاز الإرسال: 220 فولت متردد أو مولد كهربائي

5طاقة جهاز الإرسال: 900 واط

6طاقة إمدادات أجهزة الاستشعار: ثلاثة بطاريات قاعية AAA

7إمدادات الطاقة للجهاز: خمسة بطاريات قاعية AA

8الأبعاد: جهاز إرسال 455mmx355mmx310mm
مستشعر 180mmx100mmx35mm
جهاز الاستقبال 205mmx200mmx35mm

9الوزن: جهاز الإرسال 15 كجم
أجهزة الاستشعار 0.45kg
جهاز الاستقبال 0.45 كجم

10حالة العمل:

درجة الحرارة -10 درجة مئوية -40 درجة مئوية

الرطوبة 5-90%

الارتفاع ≤4500m

الميزة التقنية

1. حل جيد لتحديد الفاز الواحد إلى خطأ الأرض
2. ينطبق على خط الطاقة الهوائية ذات التيار الصغير.
3. تستخدم لتحديد خطأ الأرض عندما ينهار الخط عندما يحدث خطأ الأرضية المرحلة الواحدة
