اختبار تعريف الكابل تحت الأرض ، مجموعة اختبار عيب الكابل ، اختبار تعقب الكابل
التطبيق:

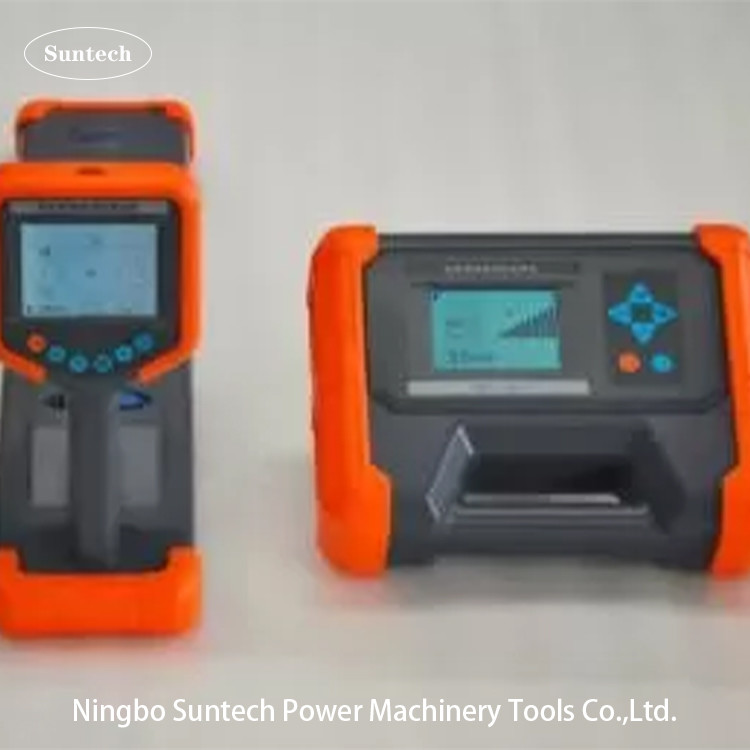

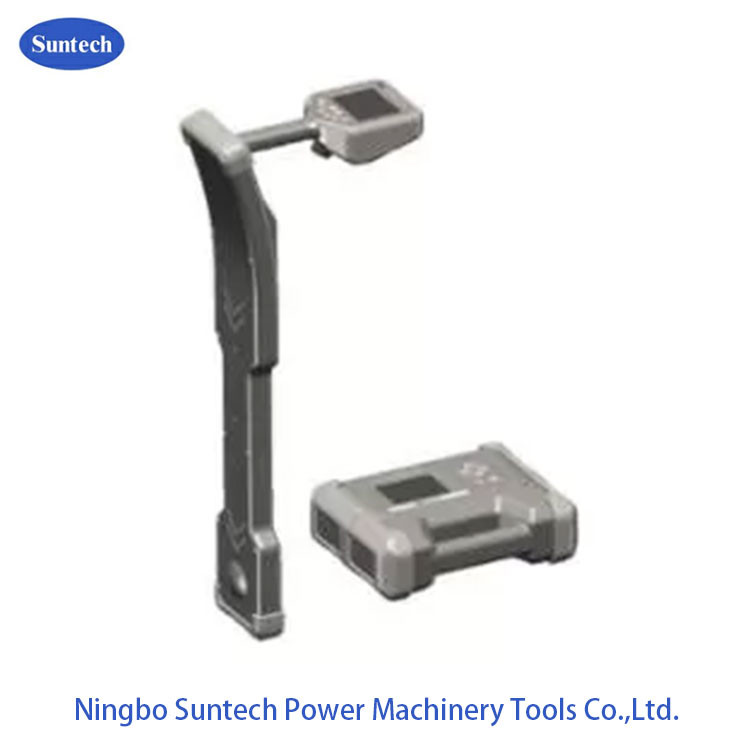

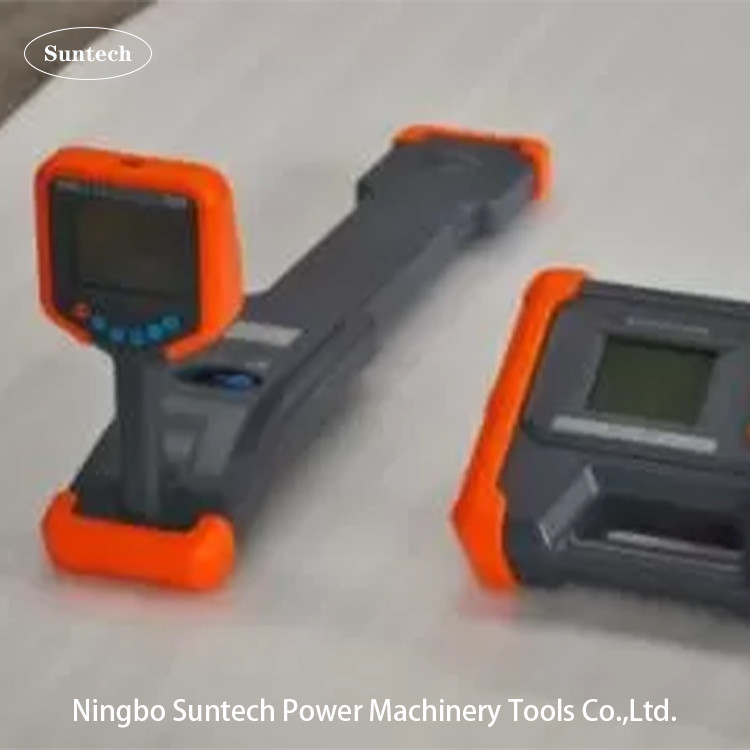

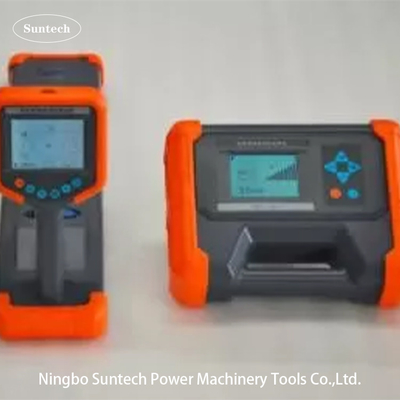

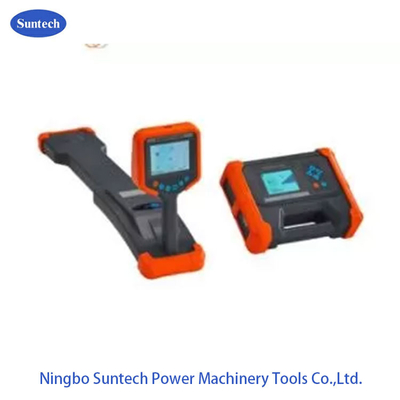

جهاز CTT1000 لمتابعة الكابلات هو نظام الكشف عن خطوط الأنابيب المعدنية تحت الأرض عالي الأداء يتكون من أجهزة إرسال واستقبال للإشارات. يمكن استخدامه للكشف عن المسار ،مسح الأنابيب وقياس عمق الأنابيب المعدنية والكابلات تحت الأرضيمكن أن تنفذ تحديد التفرد مع مجموعة متنوعة من الملحقات المختارة، فضلا عن تلف عزل الأنابيب والبحث عن بعض أنواع أخطاء الكابلات
II. الميزة
عرض البوصلة: يعرض بشكل بديهي موقع خط الأنابيب واتجاهات اليسار واليمين.
تتبع الإشارات الصحيحة والكاذبة: قياس الاتجاه الحالي ، تتبع إشارات الخطأ الصحيحة ، القضاء على تداخل الخط (بعض الترددات).
عمق والقياسات الحالية، يمكن عرض منحنى قوة الإشارة التاريخية.
معالجة العينات الرقمية بالكامل بدقة عالية: مستقرة وموثوقة، حساسية عالية للغاية، قدرة قوية على مكافحة التداخل،يمكن أن تقمع تماما تردد الطاقة والتداخلات الهارمونية من الكابلات الجارية والأنابيب.
الكشف عن الكابلات العاملة: مشابك نقل عالية الأداء، أقصى إشارة إخراج ربط إلى الكابل العامل.
تحديد الكابلات / الأنابيب: الشباك المرنة (اختياري) سهلة الاستخدام وتعطي نتائج تحديد بوضوح ؛ يمكن استخدام المراقبة (اختياري) عندما لا يكون من المريح استخدام الشباك.
اكتشاف خطأ الأرض: تعزيز HV (اختياري) يزيد من أقصى فولتاج الخروج إلى 1000 فولت ، يستخدم الإطار A (اختياري) لتحديد نقاط كسر العزل الأرضي للأنابيب ،لا حاجة لضبط الصفريشير السهم إلى اتجاه نقطة الخطأ.
ترددات الكشف المتعددة: الكشف النشط والكشف السلبي.
مجموعة متنوعة من مخرجات الإشارة من جهاز الإرسال: مخرجات الاتصال المباشر، مخرجات ربط المقبض، حث الإشعاع.
طاقة عالية من جهاز الإرسال، خيارات متعددة قابلة للتعديل، تطابق معوقة تلقائية والحماية.
مجموعة بطاريات ليثيوم أيونية ذات سعة كبيرة
حقيبة صلبة خفيفة و محمولة
المعلم التقني
جهاز إرسال
أنماط الإخراج: إخراج الاتصال المباشر ، إدخال الإشعاع ، إخراج ربط المشبك ((اختياري) ، مكبر تحديد العيوب HV ((اختياري).
تردد الإخراج: 640 هرتز (تردد مركب) ، 1280 هرتز (تردد مركب) ، 10kHz، 33kHz، 82kHz، 197kHz.
طاقة الخروج: ماكس 10 واط، 10 معدات قابلة للتعديل، مطابقة عائق تلقائي.
الجهد الخارجي للاتصال المباشر: 150Vpp كحد أقصى
الحماية من الإفراط في الحمل والداخل القصير
واجهة الإنسان-الجهاز: شاشة LCD مصفوفة بـ 320 × 240 نقطة.
بطارية مدمجة: بطارية ليثيوم أيون 18650 ذات 4 أقسام، 7.4 فولت، 6.8 أيه إيه.
المستقبل
وضع الإدخال: لفائف استقبال مدمج ، CTs قابلة للتشغيل المرنة ((اختياري) ، ستيثوسكوب ((اختياري)) ، جهاز الكشف عن الأخطاء من نوع ((اختياري)).
تردد الاستقبال: تردد الكشف النشط للأنابيب: 640 هرتز، 1280 هرتز، 10 كيه هرتز، 33 كيه هرتز، 82 كيه هرتز، 197 كيه هرتز؛ تردد الكشف السلبي للكهرباء: 50 هرتز/60 هرتز و 250 هرتز/300 هرتز (يمكن تكوينها بواسطة المستخدم).تردد الكشف السلبي للأوتار الراديوية: تردد المركز هو 10kHz، 33kHz، 82kHz على التوالي.
وضع اكتشاف الأنابيب: طريقة القمم العريضة، طريقة القمم الضيقة، طريقة الوادي الصوتي.
وضع تحديد الكابلات: تحديد الكابلات المرنة (اختياري) تحديد تلقائي وقياس التيار، تحديد القناة (اختياري).
شاشة LCD 320*240، تظهر طول الإشارة، الاتجاه الأيسر/اليمين، الإشارة الصحيحة/الخاطئة، منحنى تاريخ قوة الإشارة، العمق، التيار والنتيجة.
بطارية مدمجة بطارية ليتيم آيون 18650 مقاسها 7.4 فولت و 3.4 ألف ساعة
غيرها
الأبعاد: جهاز الإرسال 280*220*90 ملم، جهاز الاستقبال 680*277*120 ملم
الوزن: جهاز الإرسال 2.3 كجم، جهاز الاستقبال 2.0 كجم.
شاحن: مدخل AC100-240V، 50/60Hz، مخرج DC 8.4V,2A/3A.
ظروف العمل: درجة الحرارة -10-40 درجة مئوية، الرطوبة 5-90% RH، الارتفاع <4500m.
IV. الملحقات القياسية
| لا، لا، لا | الاسم | الرسومات والتعليمات | كمية. |
| 1 | كابل توصيل خروج جهاز الإرسال | 1 | |
| 2 | حفرة التربة | 2 | |
| 3 | خط تمديد الأرض | 1 | |
| 4 | شاحن | T القياسية ، يجب شحن جهاز الإرسال والمتلقي بشكل منفصل | 2 |
V. الملحقات الاختيارية (توضيح عند الطلب)
| لا، لا، لا | الاسم | الرسومات والتعليمات |
| 1 | كابلات الاتصال لمكونات جهاز الاستقبال | سدادة زرقاء ذات 6 نواة |
| 2 | كابلات الاتصال لمكونات جهاز الإرسال | سدادة حمراء ذات 5 نواة |
| 3 | CT المضغوطة للجهاز الإرسالي | |
| 4 | التصوير المقطعي المرن للمستقبل | |
| 5 | إطار | |
| 6 | الكشف عن الأخطاء HV تعزيز | |
| 7 | ستيتوسكوب مصغر | |
| 8 | جهاز استثنائي طويل الجذع | |
| 9 | عصا الكشف للستيتوسكوب طويل الجذع |
