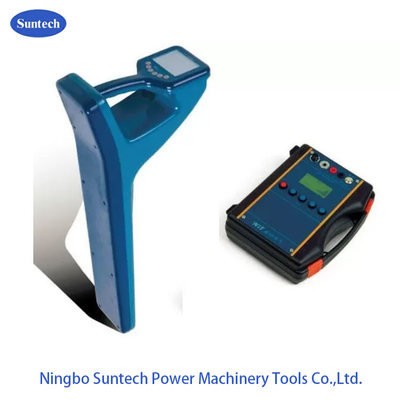

معدات اختبار الكابلات عالية الجهد من الإشعاع السهل

اختبار تعريف الكابلات تحت الأرض ، اختبار موقع الأنابيب والكابلات تحت الأرض

I. التطبيق

1يستخدم لتحديد مكان و عمق جميع أنواع الأنابيب المعدنية

2إشارة صحيحة / خاطئة: الكشف عن المشبك الممتلك براءة الاختراع لإظهار النتيجة مباشرة

3. من السهل تحديد خطأ الأرض

4اكتشاف عمق وتيار تلقائي

5سجلات المنحنى التاريخي تظهر التغييرات مباشرة

6قدرة ممتازة على مكافحة التدخل

7طاقة عالية، 10 واط، أربع درجات، سهلة التشغيل

8- تطابق معادلة تلقائية والحماية

9مصدر طاقة مرن: بطارية داخلية، AC220V أو ولاعة سيجار في السيارة (12V)

بيانات تقنية

جزء المستقبل

1. وضع الدخول: مدخل المقبض، حلقة استقبال داخلية، 1K مستشعر صغير، 8K مستشعر صغير، دعم الإطار

2تردد الاستقبال: 500 هرتز، 1 كيلو هرتز، 8 كيلو هرتز، 33 كيلو هرتز، 66 كيلو هرتز، 93 كيلو هرتز، تردد الطاقة، تردد الراديو، تردد تحديد الخطأ

3وضع الكشف عن الأنابيب: طريقة الذكاء الذكية (عريضة): مناسبة للكشف النشط.
طريقة الذروة: مناسبة للكشف السلبي. طريقة ضيقة. طريقة صفر.
4وضع التعرف على الكابلات: التعرف الذكي على المقبض. التعرف على المستشعر الصغير.

5. HMI: 320x240 نقطة LCD.

6بطارية داخلية بطارية خلايا الليثيوم، 14.8V، 7Ah

7أبعاد الإطار: 700mm*270mm*120mm

8الوزن:3.5 كجم للوحدة الرئيسية

جزء من جهاز الإرسال

1. وضع الخروج:خروج الاتصال المباشر،خروج ربط المشبك،خروج الإشعاع

2تردد الخروج: 500 هرتز، 1 كيلو هرتز، 8 كيلو هرتز، 33 كيلو هرتز، 66 كيلو هرتز، تردد تحديد العيوب

3طاقة الخروج 10 واط، أربعة آلاف

4الجهد الخارجي: 150 فولت

5- تطابق العقبة وحماية:أوتوماتيكي

6. HMI:128*64 DOTS LCD

7بطارية داخلية: بطارية خلايا الليثيوم14.8v,7ah

8. الطاقة الخارجية:جهد الطاقة للسيارة 12VDC

9الأبعاد:حجم الوحدة الرئيسية 275*220*100ملم

10الوزن:وزن الوحدة الرئيسية 2.4 كجم

الميزة التقنية

• دعم تشغيل الكهرباء
• الأسهم اليسرى / اليمنى تشير إلى تتبع طريق الكابل
• عرض قيمة العمق
• إشارة صحيحة/خطأ
• الكشف عن كابل التشغيل مباشرة
• الكشف الذكي عن المشبك ، لإظهار الصحيح / الخطأ مباشرة
• الكشف السهل عن الإشعاع
• تحديد الفشل الذكية في الغطاء
