يستخدم اختبار تحديد الكابلات المباشرة FKSB-2000 لتحديد كابل معين في مجموعة من الكابلات أثناء تركيبه وتحويله وصيانته ومعالجة الأخطاء.لديها خصائص الدقة، سريعة، بسيطة التشغيل ومجموعة واسعة من التطبيقات. إنها أداة اختبار لا غنى عنها في أعمال بناء الكابلات وصيانتها.

مبدأ المنتج

يتكون الجهاز من جهاز إرسال لتحديد الكابلات، و جهاز استقبال لتحديد الكابلات، و جهاز إرسال و جهاز استقبال، و خط اتصال للإشارة الخارجة.لديه قوة عالية النبضات الخروج الحالية؛ في الموقع إشارة الاستقبال ميزات واضحة وخفيفة ومرنة، حساسية عالية، يمكن أن تقمع بفعالية في الموقع تداخل تردد الطاقة؛ الحكم الدقيق والسريع؛ دائرة الحماية الموثوق بها,لا تخشى من انخفاض الدائرة القصيرة؛ فك كبير ф150 مناسبة لمختلف المناطق الشعبية كابل الطاقة؛ محول عزل داخلي عالي الطاقة،لا يوجد لدى المشغل أي اتصال كهربائي مباشر مع شبكة التيار الكهربائيضمان كبير للسلامة الشخصية. عندما يتم تحديد الكابل ، ليس من الضروري فصل طرفي الكابل عن معدات توزيع الطاقة.يمكن التعرف على الكابل عبر الإنترنت بينما الكابل يعمل، مما يحسن من كفاءة التعرف ويقلل إلى حد كبير من الآثار المباشرة وغير المباشرة الناجمة عن انقطاع الكهرباء.

جهاز إرسال واستقبال أداة تحديد الكابلات المباشرة FKSB-2000 يتبنى تقنية تشفير وتفكيك شريحة واحدة وتكنولوجيا PSK المستخدمة على نطاق واسع في مجال الاتصالات.يتم إرسال إشارة مشفرة بالمرحلة بقيمة متوسطة تبلغ 0 على عقدة الإرسال، و جهاز الاستقبال ذو الرقاقة الواحدة في جهاز الاستقبال يقوم بتصفية الإشارة المستلمة من خلال الأجهزة والبرمجيات ، ثم يقوم بتحديد المراحل.توجيه السهم الذي ينبعث من العقدة وعقدة الاستقبال إلى نهاية الكابلعندما يضغط عداد الاستقبال على كابل، يتم تحويل مقياس الأمبريات المستقبل إلى اليمين مع إشارة صوتية وبصرية. أثناء ضبط الكابلات الأخرى، يتم تحويل مقياس الأمبريات إلى اليسار.والاتجاه الحالي هو عكس الاتجاه الحالي للكابل المحدد، وليس هناك إشارة صوتية وضوئية. وهذا يجسد قدرة كابل الهدف المحدد. من السهل التعرف بوضوح على الكابل المحدد من كابلات متعددة.بالإضافة إلى ذلك، وبما أن قوة تيار الإشارة على الكابل المحدد هي نفسها ، فإن المسامير المستقبلة تتلقى نفس قوة الإشارة الكهرومغناطيسية على طول الكابل ،والكابل المحدد لا يقتصر على طول الكابل المحدد.

III. الخصائص

1. الجمع بين تحديد الشحن ووظيفة التعرف غير الكهربائية في واحد. انها ليست مناسبة فقط لتحديد وحكم كابل إيقاف التشغيل،ولكن أيضا مناسبة لتحديد وحكم الكابل مع النقطةالعملية بسيطة للغاية ومريحة للاستخدام.

2معرّف الكابل يختلف عن المعرّف التقليدي، فهو يستخدم تقنية الاتصال الجديدة لـ (زوي)يستخدم جهاز الإرسال تكنولوجيا شريحة واحدة لتشفير وتشغيل الإشارة المنقولة، ويربط الإشارة بالكابل. يستقبل المستقبل في المستقبل الإشارة. فك تشفير الإشارة المشفرة بالمرحلة وتحديد المرحلة.يتم تحديد الكابل المستهدف من مجموعة كبيرة من الكابلات على أساس خصائص * خصائص مرحلة الإشارة على الكابل المستهدفلذلك ، أداء العمل موثوق به ، ويمكن أيضا تمييز الكابل الطويل للغاية بدقة. إنه أداة خفيفة ومدمجة ومدمجة ومحمولة.مناسبة لجميع أنواع كابلات الطاقة عالية والمنخفضة الجهد.

IV. التكوين والوظيفة

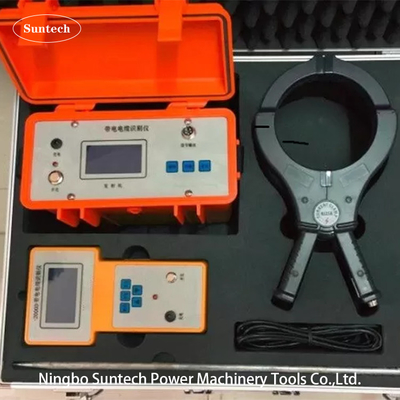

يتكون المعرف أساسا من الأجزاء الست التالية.
1جهاز إرسال إشارة: إشارة كهرومغناطيسية عالية التردد تقوم بإخراج كمية معينة من الطاقة، ويتم تطبيقها على كابل إيقاف الطاقة أو الكابل الموجود بشكل محدد مسبقًا وتنتج تيار ثابت على الكابل.

2جهاز استقبال الإشارة: يتم عرض الإشارة التي يتم اكتشافها بواسطة مشبك الارتباط في شكل طول الشبكة وحجم الرقم والزجاجة.يقوم المشغل بإجراء حكم بناء على قوة الإشارة المستلمة.

3المسامير: تستخدم لإرسال واستقبال الإشارات الكهرومغناطيسية (تستخدم المسامير المرسلة والمسامير المستقبلة بشكل متبادل).

4شاحن: يستخدم لشحن جهاز إرسال وإستقبال الإشارة.

5خط إشارة متصل مباشرة: إنه خط تشبيك مزدوج أحمر وأسود ، يستخدم لتحديد الاتصال المباشر للكابل الفشل الكهربائي.

6اتصال المسامير: لمسامير الارتباط إلى جهاز إرسال واستقبال الإشارة

V. الخصائص التقنية الرئيسية

5.1 جزء من جهاز الإرسال
1إشارة الإخراج: إشارات التيار المتردد الصيني من أربع ترددات ، وهي التردد المنخفض والتردد المتوسط والتردد العالي والتردد الراديوي.
2الطاقة الخارجة: الطاقة الخارجة الثابتة ، منخفضة ومتوسطة وارتفاع ثلاث (على أقصى حد لا تقل عن 6).
3وضع الخروج: طريقة الاتصال المباشر، طريقة الارتباط.
4عرض الانسداد: ضمن 25500 أوم.
5-مطابقة الحمولة: تطابق تلقائي
6واجهة الشاشة: شاشة كبيرة LCD الصينية، شاشة رسمية، مع الضوء الخلفي.
7مصدر الطاقة: البطارية القياسية الأولى 1.2 فولت قابلة لإعادة الشحن 6 أقسام، شحن وتفريغ 500 مرة.
8وقت الاستعداد: أكثر من 8 ساعات، إشارة تشغيل.
9الحرارة الزائدة والتيار الزائد: الحماية التلقائية
10درجة حرارة العمل: -20 درجة مئوية -50 درجة مئوية
11الحجم: 265 × 125 × 210mm
12الوزن: 2 كجم

5.2 جزء المستقبل
1تردد الاستقبال: استقبال إشارات التيار المتردد الجانبي من خمسة ترددات مختلفة ، وهي التردد المنخفض ، التردد المتوسط ، التردد العالي ، تردد الراديو ، 50 هرتز.
2وضع الاستقبال: مقبضات التوصيل
3واجهة الإشارة: واجهة رقمية، طول الرادار، وذخيرة الصوت
4واجهة الشاشة: شاشة كبيرة LCD الصينية، شاشة رسمية، مع الضوء الخلفي.
5التحكم في زيادة: ضبط يدوي، النطاق الديناميكي 000 - 100 ديسيبل.
6طول الكشف: عند توصيل الكابل مباشرة ، يبلغ الحد الأقصى للطول 15 كم. عند ربط الكابل ، يمكن أن يقيس الارتباط الأول 3 كم ، والارتباط لا نهاية له مرات عديدة.
7مصدر الطاقة: بطارية قياسية 5th 1.2V قابلة لإعادة الشحن 6 أقسام، شحن وتفريغ 500 مرة.
8وقت الاستعداد: أكثر من 12 ساعة، إشارة تشغيل
9الحرارة الزائدة والتيار الزائد: الحماية التلقائية
10درجة حرارة العمل: -20 درجة مئوية -50 درجة مئوية
11الحجم: 126 × 43 × 230 مم
12الوزن: 1.0 كجم
