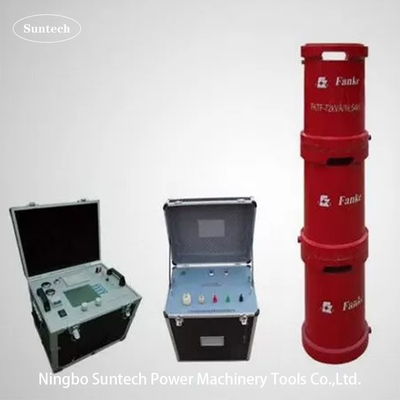

مجموعة اختبار الجهد المقاوم للموجات المتنقلة المحمولة للكابلات المتحركة و محطات الطاقة
استخدام المنتج:
جهاز اختبار الرنين المحمول FKTF لسلسلة الترددات المتغيرة يهدف بشكل رئيسي إلى اختبار الجهد المتردد للمعدات الكهربائية والأنظمة الكهربائية أقل من 110kv.المفاعلات ومحولات الإثارة تستخدم حشو الراتنج الإيبوكسي من النوع الجاف، الحجم الصغير والوزن الخفيف مناسبة لحركة الميدان، سلسلة أو التكوين المتوازي المتاحة التي يمكن أن تلبي متطلبات الاختبار ليس فقط من المحول،محفز متبادل والبوشينج ولكن أيضاً كابل أقل من 110kv
المواضيع المطبقة
المكونات الرئيسية
البيانات التقنية العامة
V. المكونات الرئيسية: ((FKTF-108KVA/27KV، 54KV، 108KV مجموعة الاختبار على سبيل المثال)
| SN | اسم المكونات | النوع والمواصفات | كمية. | كل وزن | كل بعد |
| 1 | طاقة التردد المتغير | FKVF-5kW/380V | قطعة واحدة | 35 كجم | 450*450*500ملم |
| 2 | محول الإثارة | CQSB ((J) 5kVA/1.25KV,5KV | قطعة واحدة | 35 كجم | 450*350*450ملم |
| 3 | مفاعل اختبار الرنين HV | CHX ((kf) -27kVA/27kV | أربع قطع | 42كيلوغرام | D350*H400mm |
| 4 | مقسم سعة | TRF-110kV/1000pF | 1 مجموعة | 10 كجم | D150*H850mm |
| 5 | ملحقات الاختبار الخاصة | 1 مجموعة |
VI - مبدأ الاختبار:
VF: مصدر الطاقة المتغير التردد T: محول الإثارة
L: مفاعل الاختبار Cx: المعدات التي تم اختبارها MOA1: جهاز إيقاف البرق
C1،C2: قسم الجهد ((C1 ذراع الجهد العالي،C2 ذراع الجهد المنخفض))
اللوحة الرئيسية لبرنامج القياس والتحكم:
ملاحظة: هذه لوحة البرمجيات قبل بدء الاختبار لتحديد المعلمات
VIII.الاكسسوارات
IX. النموذج الاختياري الآخر
1لاختبار GIS في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية |
التطبيق (بدءاً من 45 هرتز) |
| CHX-135KVA/135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
| CHX-270KVA / 135KV | 27KV*5 | 1A | 135KVA | لـ 72.5KV وأقل من GIS |
| CHX-216KVA/216KV | 27 كيلو فولت*8 | 1A | 216KVA | لـ 123 كيلو فولت وأقل من GIS |
| CHX-270KVA/270KV | 27 كيلو فولت*10 | 1A | 270KVA | لـ 145 كيلو فولت وأقل من GIS |
| CHX-275KVA/275KV | 275 كيلو فولت | 2A | 275KVA | لـ 170 كيلو فولت وأقل من GIS |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
2لاختبار كابل 45 كيلو فولت XLPE في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
| CHX-108/54 | 54 كيلو فولت | 2A | 108KVA | كابل 45kV≤1km |
| CHX-216/54 | 54 كيلو فولت | 4A | 216KVA | كابل 45kV≤2km |
| CHX-324/54 | 54 كيلو فولت | 6A | 324KVA | كابل 45kV≤3km |
| CHX-432/54 | 54 كيلو فولت | 8A | 432KVA | كابل 45kV≤4km |
| CHX-540/54 | 54 كيلو فولت | 10A | 540KVA | كابل 45kV≤5km |
| CHX-1080/54 | 54 كيلو فولت | 20A | 1080KVA | كابل 45kV≤10km |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
3لاختبار كابل XLPE بقوة 66KV في الموقع
| النموذج | الجهد الاسمي | التيار المسموح به للخروج | قدرة الإنتاج الاسمية | الحد الأقصى للتطبيق |
| CHX-160/80 | 80 كيلو فولت | 2A | 160KVA | كابل 66kV≤0.5km |
| CHX-320/80 | 80 كيلو فولت | 4A | 320كيلو فولت | كابل 66kV≤1km |
| CHX-640/80 | 80 كيلو فولت | 8A | 640KVA | كابل 66kV≤2km |
| CHX-960/80 | 80 كيلو فولت | 12A | 960KVA | كابل 66kV≤3km |
| CHX-1280/80 | 80 كيلو فولت | 16A | 1280KVA | كابل 66kV≤4km |
| CHX-1600/80 | 80 كيلو فولت | 20A | 1600KVA | كابل 66kV≤5km |
| CHX-3200/80 | 80 كيلو فولت | 40A | 3200KVA | كابل 66kV≤10km |
| CHX-9600/80 | 80 كيلو فولت | 120A | 9600KVA | كابل 66kV≤20km |
| الطلب الخاص يمكن أن يتم عن طريق الطلب | ||||
X. الجدول القياسي لاختبار العزل في الموقع من IEC 60840:2011 للكابل XLPE
