مجموعة اختبار التردد التيار المتردد ، معدات اختبار كابلات الجهد العالي ، مجموعة اختبار التردد التيار المتردد
التطبيق:
مجموعة اختبار الصدى التيار المتردد هي نوع من معدات اختبار الكابلات عالية الجهد لتطبيق الجهد المقاوم ، والتي يمكن تصنيفها على أنها تردد متغير ونظام اختبار صدى الحثية المتغيرة.يتم ضبط الأول إلى الرنين عن طريق تنظيم تردد الاختبار والآخر هو عن طريق الحثية القابلة للتعديلتؤدي أوضاع التنظيم المختلفة إلى نفس الهدف، أي أنه يمكن الحصول على قدرة كبيرة منخفضة على جسم الاختبار عن طريق إدخال طاقة طاقة صغيرة.
بالنسبة لأجسام الاختبار ذات السعة الكبيرة مثل كابل XLPE HVأكبر صعوبة لاعتماد تردد الطاقة أو تقارب تردد الطاقة عبارة عن اختبار مقاومة الجهد المتردد كاختبار قبول للكابل العازل XLPEعلى سبيل المثال، نظراً للكابل XLPE 630mm2 ، 110kV بسعة 0.188uF / km ، فإن معيار الاختبار لكل كابل هو 2.9MVA / 128kV / 22.7A إذا كان طول الكابل 3kmثم هناك استنتاج بأنه من المستحيل القيام باختبار الميدان بالطريقة التقليدية. ومع ذلك، في نظام الاختبار الرنين الترددي المتغير، عن طريق إسقاط تردد الاختبار من جهة،ومع عامل جودة عال (Q) من جهة أخرى، والقدرة المطلوبة من إمدادات الطاقة المدخلة هي 1/Q من قوة الاختبار، وبالتالي تخفيضات كبيرة في حجم ووزن معدات الاختبار المتاحة، مثالية لاختبار الميدان.
شركة فانكي تمتلك سنوات عديدة من الخبرة في تصنيع هذا النوع من معدات الاختبار،احتياجات اختبار العملاء المختلفين، بما في ذلك خدمات OEM. يمكن طلب مكونات المجموعات بشكل منفصل.
المكونات الرئيسية مجموعة اختبار الموجات المترددة مع تردد متغير
1محول العزل

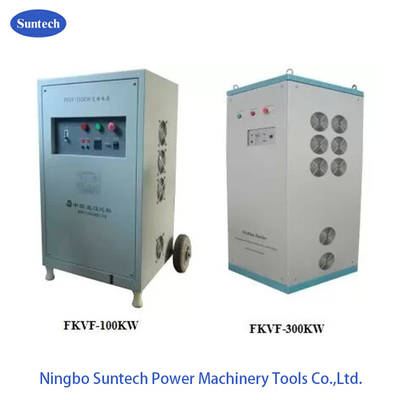

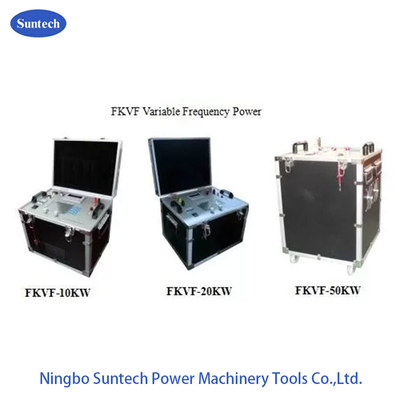

2مصدر طاقة متغير التردد
3محول الإثارة

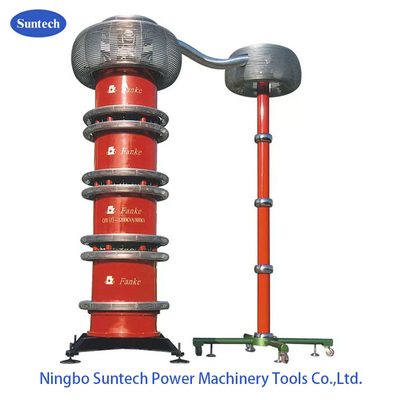

4مجموعة مفاعلات الاختبار HV(مُحفّز الرنين)
5. مقسم الجهد
6جزء اختياري
6.1 مكثف الحمل
6.2 محفز حجب التخفيف HV
ملاحظة:
يمكن أن يكون مكثف الحمل اختياريًا عندما يتم اختبار خط الحمل الصغير أو يحتاج إلى حمولة مشابهة للتحكم في تردد الاختبار.
2) يمكن إنتاج مفاعل الاختبار لتكون 130KV، 150KV، 155KV، 200KV، 250KV، 300KV، 350KV، 400KV لكل قطعة الجهد المسموح به وفقا لمدى مختلفة موضوع اختبار أو العميل requried.التيار الاسمي لكل مفاعل HV يمكن أن يكون 1 ~ 5A10A، 15A، 20A، 25A، 30A
VF: مصدر إمدادات الطاقة المتغير التردد الذي هو جزء التحكم والقياس في دائرة الاختبار.
T: محولات الإثارة التي توفر الجهد الإثارة لمفاعل اختبار HV
L: المفاعل الاختبار الذي هو الحثية الرنين في الدائرة LC وإنتاج الجهد الاختبار
Cx: المعدات التي تم اختبارها
MOA1: إيقاف البرق هو جزء الحماية على محول الإثارة
C1،C2: قسم الجهد ((C1 هو ذراع الجهد العالي،C2 هو ذراع الجهد المنخفض)) وهو جزء قياس الجهد HV
المدى المطبق لموضوع الاختبار
المزايا والخصائص:
أرقام الاختبار الميداني

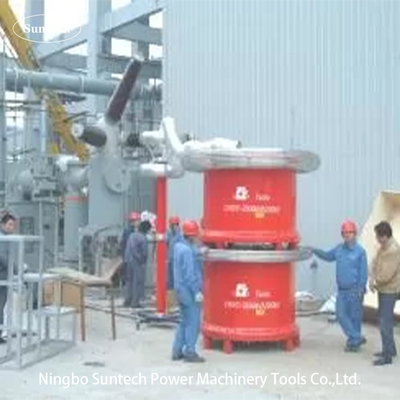

ملاحظة: 750KV / 5A مجموعة اختبار صدى التيار المتردد مع تردد متغير من Fanke يتم إجراء الجهد العالي مقاومة الجهد على محطة طاقة 500KV
