Name: مجموعة اختبار التردد المتغير المقاومة للجهد العالي AC للكابل الطويل HV XLPE
Brand: Ningbo Suntech Power Machinery Tools Co.,Ltd.
SKU: CHX-9000KVA/150KV، 300KV، 450KV
Price: 285,715.00 USD
Availability: InStock

ميزات صالة عرض منتوج وصف طلب عرض أسعار

ميزات

مواصفات

مبدأ الاختبار: الدائرة المتنقلة للتردد

السعة القصوى: 9000KVA

اختبار القدرات: 20-300 هرتز

دقة الاختبار: لا تقل عن 1.5%

قواعد الامتحان: IEC 60060-1:2010؛IEC 60840:2011 و IEC 62067:2011 للكابل XLPE

استخدام: اختبار التيار المتردد

ماكس: 150 كيلو فولت، 300 كيلو فولت، 450 كيلو فولت

دورة العمل: 60 نعناع

خاص لـ: اختبار في الموقع للكابل الطويل HV XLPE و GIS

التطبيق: خط البناء

مسافة الانحناء: 350 ملم

قدرة الانهيار: 10 كيلو

مسافة الزحف: 500 ملم

التصويت الحالي: 100 أ

التكرار: 50-60 هرتز

القوة الميكانيكية: ≥10 كيلو نيوتن

صناعة المعدات الأولية: متاحة

نطاق درجة حرارة العمل: -40 درجة مئوية إلى 85 درجة مئوية

التصنيف الحالي: 100 أ

الجهد القياسي: 33 كيلو فولت

معايير السلامة: IEC60282-2

المعيار: IEC 60282-1

الهيكل: رَأسِيّ

النوع: في الخارج

إبراز:

مجموعة اختبار التردد AC عالية الجهد,نظام اختبار الرنين للكابل HV XLPE,9000KVA اختبار كابلات الجهد العالي

HV XLPE Cable Resonant Test System

9000KVA High Voltage Cable Tester

معلومات اساسية

مكان المنشأ: نينغبو الصين

اسم العلامة التجارية: Ningbo Suntech Power

إصدار الشهادات: ISO9001

رقم الموديل: CHX-9000KVA/150KV، 300KV، 450KV

شروط الدفع والشحن

تفاصيل التغليف: تصدير حالة خشبية قياسية مع التبخير مجانا

وقت التسليم: 75 ~ 90 يوم عمل

شروط الدفع: L/C، T/T

القدرة على العرض: 10 مجموعات / 3 أشهر

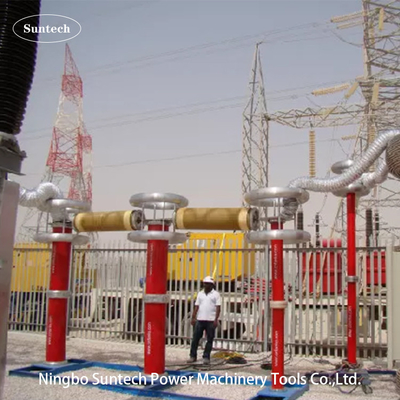

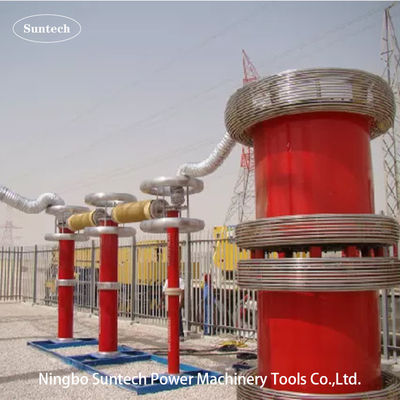

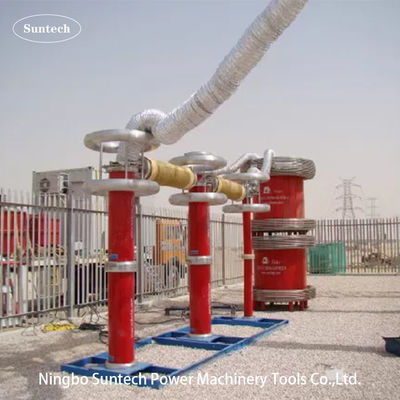

صالة عرض

مجموعة اختبار التردد المتغير المقاومة للجهد العالي AC للكابل الطويل HV XLPE

منتوج وصف

مجموعة اختبار الجهد المقاوم للموجات المتنقلة للكابل الطويل HV XLPE

I.التطبيق:

هذه مجموعة الاختبار نموذج CHX-9000KVA/150KV،300KV،تم تصميم 450KV لاختبار هيبوت AC على الموقع للكابل XLPE الطويل من فئة 132kV ~ 400KV واختبار هيبوت AC على الموقع لـ 362KV وأقل من الفئة GIS بتكنولوجيا دائرة الرنين المتغيرة الترددأعلى جهد اختبار لا يزيد عن 150KV،300KV،450KV من خلال مفاعل اختبار الأسطوانة بالتوازي أو في سلسلة الاتصال ؛ يمكن أن تكون تردد الاختبار من 20-300Hz.دورة العمل لا تزيد عن 60 دقيقة.

من خلال مفاعل اختبار وحدات تستخدم بالتوازي أو في سلسلة، ويمكن أيضا إجراء اختبار التيار المتردد التالي في الموقع:

1.1 لا يزيد عن 150 كيلو فولت و 60A للكابلات XLPE لمسافات طويلة مع U₀= 87 كيلو فولت

1.2 لا يزيد عن 300 كيلو فولت و 40A للكابلات XLPE لمسافات طويلة مع U لا يزيد عن₀= 160 كيلو فولت

170 كيلو فولت وأقل من فئة GIS

1.3 لا يزيد عن 450 كيلو فولت و 20A للكابلات XLPE لمسافات طويلة لا يزيد عن U₀= 230 كيلو فولت ؛

362KV وأقل من فئة GIS

حتى الآن these designed test set can form many different serialized model according to different HV or UHV withstand test applications through test reactors in series or in parallel connection and number of configurations in each set، النموذج المماثل يمكن أن ترى البند 9. النموذج النموذجي الآخر.

المكونات الرئيسية

SN	اسم المكونات	النوع والمواصفات	كمية.	كل وزن	كل بعد
1	إمدادات الطاقة ذات التردد المتغير	FKVF-300kW/380V	قطعة واحدة	280كجم	750 × 700 × 1200 مم
2	محول الإثارة	CQSB ((J) 300kVA	قطعة واحدة	3000 كجم	950850900 مم
3	مفاعل اختبار الرنين HV	CHX ((kf) -3000kVA/150kV	ثلاث قطع	4500 كجم	D1200*H1250mm
4	مقسم سعة	TRF-450kV/1000pF	1 مجموعة	275 كجم	D250*H2850mm
5	ملحقات الاختبار الخاصة		1 مجموعة

ملاحظة:1يمكن أن يكون مكثف الحمل اختياريًا عندما يتم اختبار خط الحمل الصغير أو يحتاج إلى حمل تناظري للتحكم في تردد الاختبار.

2يمكن إنتاج مفاعل الاختبار لتكون 130KV، 150KV، 155KV، 200KV، 250KV، 300KV، 350KV، 400KV لكل قطعة الجهد القياسي وفقًا لمدى الكائن المختلف الذي تم اختباره أو المطلوب من العميل.التيار الاسمي لكل مفاعل HV يمكن أن يكون 1 ~ 5A10A، 15A، 20A، 25A، 30A

الرسم المبدئي للاختبار:
Portable Variable Frequency Resonant Withstand Voltage Test Set

VF: مصدر إمدادات الطاقة المتغير التردد الذي هو جزء التحكم والقياس في دائرة الاختبار.

T: محولات الإثارة التي توفر الجهد الإثارة لمفاعل اختبار HV
L: المفاعل الاختبار الذي هو الحثية الرنين في الدائرة LC وإنتاج الجهد الاختبار

Cx: المعدات التي تم اختبارها

MOA1: إيقاف البرق هو جزء الحماية على محول الإثارة
C1،C2: قسم الجهد ((C1 هو ذراع الجهد العالي،C2 هو ذراع الجهد المنخفض)) وهو جزء قياس الجهد HV

بيانات تقنية عامة:

وضع اختبار النظام: صدى سلسلة مع تردد متغير
نموذج النظام: CHX-9000KVA/150KV،300KV،450KV
مصدر طاقة الدخول: 380 ± 10% ((ثلاثة مراحل) ، 50 هرتز/60 هرتز
عدد مفاعلات اختبار HV: 3 قطع
الطاقة الإخراجية الاسمية: 9000kVA
التيار الخارجي الاسمي: 150KV،300KV،450KV
أقصى جهد اختبار: لا يزيد عن 150KV،300KV،450KV
التيار الافتتاحي الاسمي: 20A / قطعة واحدة أو في سلسلة؛60A في الموازية
نطاق الترددات: 20 هرتز إلى 300 هرتز
الصادرة شكل موجة التوتر الرنين: موجة الصينوس
THD من شكل الموجة الخارجي: ≤1%
مستوى العزل: أقل من 1.1 مرة والحفاظ على 1 دقيقة، الطبيعية
دورة العمل: 60 دقيقة في ظروف عمل تحت الحالة القياسية
عامل جودة مجموعة الاختبار نفسها: Q≥60
ارتفاع درجة الحرارة: أقل من 65K في 60 دقيقة من التيار العامل المسموح به.
مستوى الضوضاء: لا يزيد عن 70B
هيكل المفاعل: النوع المغمور بالزيت، نوع أسطوانة أنبوب البوقسي.

V. لوحة برمجيات القياس والتحكم الرئيسية على النحو التالي:

Portable Variable Frequency Resonant Withstand Voltage Test Set
ملاحظة: هذا الشكل هو لوحة العرض عند ضبط خطوة معايير الاختبار من برنامج التحكم والقياس على مصدر الطاقة VF

VI.المكونات

صندوق الملحقات لتخزين الملحقات
كابلات الدخول لمصدر الطاقة
كابلات الخروج من مصدر الطاقة
كابلات الخروج من المحولات المثيرة
كابلات الأرض للنظام
كابلات متوازية للمفاعل
كابلات قياس HV (كابلات إخراج إشارة قسم الجهد)
كابلات الخروج HV ((المفاعل إلى القسمة، القسمة إلى جسم الاختبار)
قاعدة دعم للقسمة
حلقة الكورونا لمفاعل الاختبار والقسمة
يتم تقديم تقرير اختبار نهائي، وشهادة الجودة، ودليل المستخدم وقائمة التعبئة.

VII. نموذج نموذجي آخر

1 نموذج اختياري للكابل XLPE من فئة 132 كيلو فولت

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	الحد الأقصى للتطبيق
تشيكس 775 كيلو فولت / 155 كيلو فولت	155 كيلو فولت	5A	775KVA	كابل 132kV≤1km
CHX-1550KVA/155KV	155 كيلو فولت	10A	1550KVA	كابل 132kV≤2km
CHX-2325KVA/155KV	155 كيلو فولت	15A	2325KVA	كابل 132kV≤3km
CHX-3100KVA/155KV	155 كيلو فولت	20A	3100KVA	كابل 132kV≤4km
CHX-3875KVA/155KV	155 كيلو فولت	25A	3875KVA	كابل 132kV≤5km
CHX-7750KVA/155KV	155 كيلو فولت	50A	7750KVA	كابل 132kV≤10km
CHX-12400KVA/155KV	155 كيلو فولت	80A	12400KVA	كابل 132kV≤16km
CHX-15500KVA/155KV	155 كيلو فولت	100A	15500KVA	كابل 132kV≤20km
الطلب الخاص يمكن أن يتم عن طريق الطلب

الملاحظة: فئة فولتاج الكابل المختبر≤ 132kV، 0.25uF/km

2 نموذج اختياري للكابل XLPE من فئة 230 كيلو فولت في الموقع

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	الحد الأقصى للتطبيق
CHX-2020KVA/255KV	255 كيلو فولت	8A	2020KVA	كابل 220 ~ 230kV≤1km
CHX-4080KVA/255KV	255 كيلو فولت	16A	4080KVA	كابل 220~230kV≤2km
CHX-6120KVA/255KV	255 كيلو فولت	24A	6120KVA	كابل 220 ~ 230kV≤3km
CHX--8160KVA/255KV	255 كيلو فولت	32A	8160KVA	كابل 220~230kV≤4km
CHX--10200KVA/255KV	255 كيلو فولت	40A	10200KVA	كابل 220~230kV≤5km
CHX--20400KVA/255KV	255 كيلو فولت	80A	20400KVA	كابل 220~230kV≤10km
CHX--25500KVA/255KV	255 كيلو فولت	100A	25500KVA	كابل 220~275kV≤12.5km
الطلب الخاص يمكن أن يتم عن طريق الطلب

الملاحظة: فئة فولتاج الكابلات التي تم اختبارها ≤ 230kV، 0.25uF/km

3 نموذج اختياري للكابل XLPE من فئة 330 كيلو فولت

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	الحد الأقصى للتطبيق
CHX-3500KVA/350KV	350 كيلو فولت	10A	3500KVA	كابل 330kV≤1km
CHX-7000KVA/350KV	350 كيلو فولت	20A	7000 كيلو فا	كابل 330kV≤2km
CHX-10500KVA/350KV	350 كيلو فولت	30A	10500KVA	كابل 330kV≤3km
CHX-14000KVA/350KV	350 كيلو فولت	40A	14000KVA	كابل 330kV≤4km
CHX-21000KVA/350KV	350 كيلو فولت	60A	21000KVA	كابل 330kV≤5km
CHX-28000KVA/350KV	350 كيلو فولت	80A	28000KVA	كابل 330kV≤10km
الطلب الخاص يمكن أن يتم عن طريق الطلب

الملاحظة: فئة فولتاج الكابلات التي تم اختبارها ≤ 330kV، 0.25uF/km

4 نموذج آخر اختياري للكابل الطويل XLPE في الموقع

النموذج	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	التطبيق (بدءاً من 20 هرتز)
CHX-2600KVA/130KV	130 كيلو فولت	10A,20A	1300KVA	بالنسبة لك₀= 64 كيلو فولت وأقل من الكابل
CHX-3000KVA/150KV	150 كيلو فولت	10A، 20A	3000KVA	بالنسبة لك₀= 87KV وأقل من الكابل
CHX-10000KVA/250KV	250 كيلو فولت	20A، 40A	10000 كيلو فاي	بالنسبة لك₀=127KV وأقل من الكابل
CHX-20000KVA/250KV	250 كيلو فولت	20A، 80A	20000KVA	بالنسبة لك₀=127KV وأقل من الكابل
CHX-21000KVA/350KV	350 كيلو فولت	20A، 60A	21000KVA	بالنسبة لك₀= 230KV وأقل من الكابل
CHX-42000KVA/350KV	350 كيلو فولت	20A، 80A	42000KVA	بالنسبة لك₀= 230KV وأقل من الكابل
الطلب الخاص يمكن أن يتم عن طريق الطلب

ملاحظة: يتم اعتبار فولتاج اختبار كابل XLPE على أنه 1.7U₀

5 نموذج اختياري للكابل من فئة HV أو EHV و GISاختبار التيار المتردد في الموقع

مأوديل	الجهد الاسمي	التيار المسموح به للخروج	قدرة الإنتاج الاسمية	التطبيق (بدءاً من 20 هرتز)
CHX-2600KVA/130KV,260KV	130KV، 260KV	20A@130KV	2600KVA	بالنسبة لك₀= كابل 64 كيلو فولت بالنسبة لـ 72.5KV GIS
		10A@260KV		بالنسبة لك₀= كابل 127 كيلو فولت لـ 145 كيلو فولت GIS
CHX-9000KVA/150KV،300KV	150KV، 300KV	60A@150KV	9000KVA	بالنسبة لك₀= كابل 87 كيلو فولت بالنسبة لـ 72.5KV GIS
		30A@300KV		بالنسبة لك₀= كابل 160 كيلو فولت بالنسبة لـ GIS من فئة 170 كيلو فولت
CHX-10000KVA/250KV،500KV	250KV،500KV	40A@250KV	10000 كيلو فاي	بالنسبة لك₀= كابل 127 كيلو فولت لـ 145 كيلو فولت GIS
		20A@500KV		بالنسبة لك₀=290KV كابل بالنسبة لـ 362KV GIS
CHX-20000KVA/250KV،500KV	250KV،500KV	80A @ 250KV	20000KVA	بالنسبة لك₀= كابل 127 كيلو فولت لـ 145 كيلو فولت GIS
		40A@500KV		بالنسبة لك₀=290KV كابل بالنسبة لـ 362KV GIS
CHX-21000KVA/350KV،700KV	350 كيلو فولت، 700 كيلو فولت	60A@350KV	21000KVA	بالنسبة لك₀= كابل 190 كيلو فولت بالنسبة لـ GIS من فئة 170 كيلو فولت
		30A@700KV		بالنسبة لك₀=290KV كابل لـ 550KV GIS
الطلب الخاص يمكن أن يتم عن طريق الطلب

VIII. جدول معيار الاختبار في الموقع من IEC 60840:2011 و IEC 62067:2011 للكابل XLPE

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 2

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 3

IX. جدول معيار اختبار العزل في الموقع من IEC 62271-203:2011 لـ HV GIS

Variable Frequency Resonant Withstand Ac High Voltage Test Set For Long HV XLPE Cable 4
