محرك تحديد المسافة لخطأ الكابلات تحت الأرض، كاشف أخطاء كابلات التوزيع 8G التخزين

محدد مسافة أعطال الكابلات ومسار الكابلات تحت الأرض، كاشف أعطال كابلات التوزيع

أولاً. التطبيق:

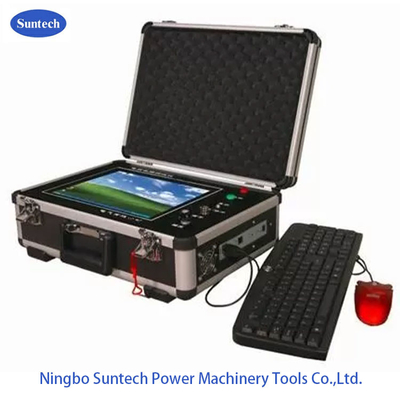

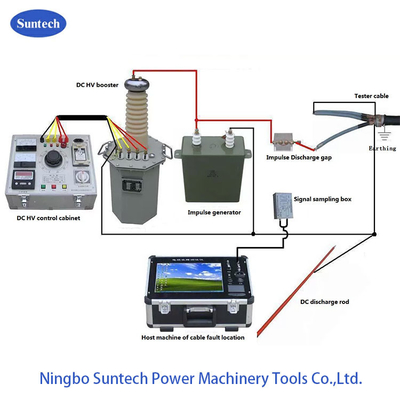

جهاز FKDL2000 لتحديد مسافة أعطال الكابلات هو نوع من أجهزة الاختبار المتكاملة، والتي تتكون من مضيف اختبار اكتشاف الأعطال، ومولد إشارة تتبع مسار الكابلات، ومستقبل إشارة مسار تتبع الكابلات، ومحدد أعطال الكابلات، وما إلى ذلك. الآلة المضيفة، بما في ذلك الكمبيوتر المتكامل، ومولد النبضات منخفض الجهد، ومعالج البيانات، تُستخدم لاختبار مسافة الأعطال وقياس طول الكابل وسرعة انتشار الموجة في الكابل.تُستخدم إشارة الموجة الجيبية بتردد 30 كيلو هرتز وذروة سعة 30 فولت التي ينتجها مولد إشارة المسار للعثور على مسار الكابل. يُستخدم مستقبل إشارة المسار لاستقبال إشارة المسار، ويُستخدم للعثور على تحميل الكابل وتقدير عمق دفن الكابل. يُستخدم محدد الأعطال لتحديد موقع العطل بدقة.طرق الكشف الثلاثة هيطريقة النبضات منخفضة الجهد، طريقة الوميض العالي الجهد بالنبضات، طريقة النبضات المتعددة. الجزء الاختياري هو معزز الجهد العالي بالتيار المستمر وخزانة التحكم، والتي تُستخدم لتوفير جهد الانهيار لتكبير تلف العزل وتسهيل الإصلاح.

الـجهاز اختبار متكاملقادر على اختبار أعطال الكابلات عند مستويات جهد مختلفة أقل من 35 كيلو فولت. يمكنه اختبار أعطال الكابلات ذات الأقسام المختلفة، والعوازل المختلفة، ومواد الكابلات المختلفة. يمكنه اختبار أعطال الكابلات المفتوحة، وأعطال الكابلات القصيرة، وأعطال الكابلات ذات المقاومة المنخفضة، وأعطال تسرب الكابلات ذات المقاومة العالية، وأعطال وميض الكابلات ذات المقاومة العالية.

ثانياً. المؤشر الفني:

1، نظام قياس الأعطال

• اختبار أنواع مختلفة من أعطال كابلات الطاقة وأعطال الدائرة المفتوحة أو الدائرة القصيرة لكابلات الاتصالات المحورية وكابلات الهاتف.
• فئة الكابل المختبر: 35 كيلو فولت وما دون

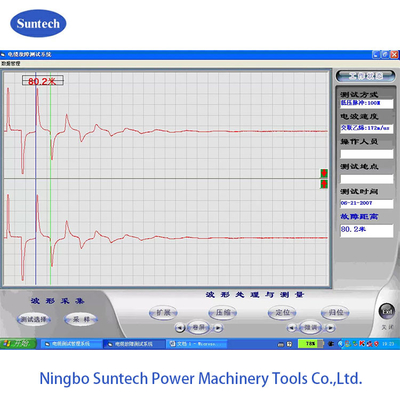

• قياس سرعة انتشار الموجات الراديوية في الكابلات ذات الطول المعروف.
• مسافة القياس: أكثر من 16 كم
• خطأ النظام: أقل من 1 متر
• تردد أخذ العينات: 25 ميجاهرتز
• الحد الأدنى للدقة: 0.2 متر
• منطقة ميتة: أقل من 16 مترًا
• الطاقة: تيار مستمر 12 فولت
• الوزن: 5 كجم

2، جزء مولد إشارة مسار تتبع الكابلات

• تردد إخراج الإشارة: 30 كيلو هرتز
• طريقة التذبذب: التقطيع
• خرج الطاقة: 30 واط
• الطاقة: 220 فولت ± 10٪
• الوزن: 4 كجم

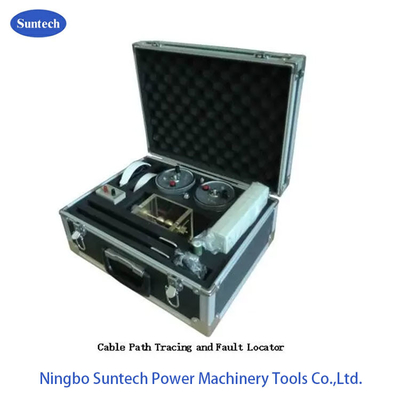

3، جزء محدد أعطال الكابلات

• حساسية القياس: مصدر الإشارة ذو المقاومة الداخلية 50 أوم يخرج إشارة 300 هرتز، يدخل المحدد إشارة أقل من 10 ميكروفولت عندما يكون الخرج 2 فولت ونسبة الإشارة إلى الضوضاء أفضل من 20:1.
• مدخل المقاومة: أكثر من 1.2 كيلو أوم
• سماعة أذن 2 × 2000 أوم
• جهد التشغيل: تيار مستمر 9 فولت ± 10٪
• درجة حرارة البيئة المحيطة: -20 درجة مئوية ~ 70 درجة مئوية

4. بيانات فنية أخرى

ثالثاً. التكوين:

• نظام اختبار أعطال الكابلات FKDL (1 مجموعة)
• مولد إشارة المسار FKDL (1 مجموعة)
• مستقبل إشارة المسار (قطعة واحدة)
• محدد أعطال FKDL (قطعة واحدة)
• خزانة أخذ عينات التيار (قطعة واحدة)
• فجوة كرة التفريغ (1 مجموعة)
• سماعة أذن (قطعتان)
• مكثف نبضات تيار مستمر (1 مجموعة)
