ألومنيوم / نايلون شيف 20KN حبل التوصيل بلوك ثلاثية الاتجاه سحب الموصل
تم تصميم كتلة الحبل الثلاثية الأغراض المثبتة على Crossarm للحبل على القطبين الزاوي والزاوية في ثلاثة اتجاهات: مستقيمة ويمانية ويسارية.مناسبة لمرشدات الألومنيوم وحيدة الخيوط و ACSR على الهياكل المماسة. جميع الحزم مثبتة على محامل الكرات. الإطار مصنوع من الصلب المجلفن. الحمل الاسمي 20KN، الموصل المعمول به ≤LGJ240.
|
رقم البند |
النموذج |
الحمل الاسمي (kN) |
الموصل المعمول به |
الوزن (كيلوغرام) |
ملاحظة |
|
10291 |
SHCS-2L |
20 |
≤LGJ240 |
4.3 |

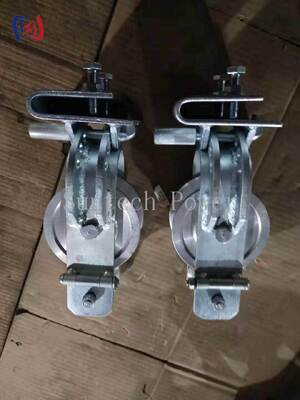

ألومنيوم شاف |
|
10292 |
SHCS-2N |
20 |
≤LGJ240 |
4 |

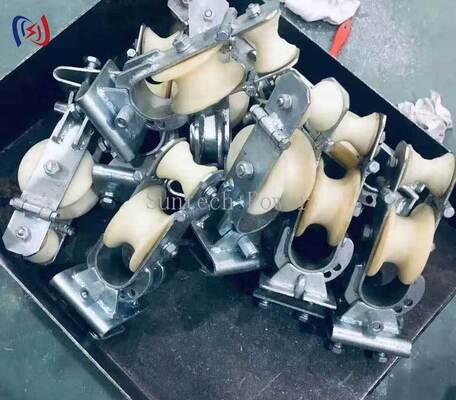

حشيش النيلون |
· سلك الحبل على أعمدة الخط المستقيم (اتجاه مستقيم)
· سلك الحبل على أعمدة الزاوية (الاتجاهين الأيمن واليسار)
· تثبيت الموصلات الألومنيومية ذات الخيط الواحد و ACSR على الهياكل المماسة
· بناء خطوط نقل جوية تتطلب سحب متعدد الاتجاهات
· مشروعات ربط خطوط التوزيع
· سلسلة ثلاثية الاتجاهيتيح التسلسل في الاتجاه المستقيم واليمين واليسار من كتلة واحدة ، مما يلغي الحاجة إلى كتلة متخصصة متعددة.
· التصميم الخفيففقط 4-4.3KG، سهلة للتعامل مع وتثبيت على crossarms في الارتفاع.
· حزمة حزمة الكرةدوران هادئ وسلس مع الحد الأدنى من الاحتكاك لتحقيق سفر ثابت للأسلاك.
· إطار فولاذ معدنيالبناء المقاوم للتآكل يضمن عمر خدمة طويل في البيئات الخارجية.
· خيارات المواد المزدوجةحزمة الألومنيوم للاستخدام الثقيل؛ حزمة النيلون لحماية الموصلات الحساسة.
· معيار ISO 9001تصنيعها بموجب معايير صارمة لمراقبة الجودة لأداء ساحلي موثوق به
س: ما معنى ثلاثة أهداف؟
ج: يمكنه أن يربط الأسلاك في ثلاثة اتجاهات من إصلاح واحد: مستقيم (بيلين) ، يمينًا، ويسارًا على أعمدة زاوية.
السؤال: الحجم الأقصى للمرشد؟
ج: ≤LGJ240 موصل ACSR.
س: ما هو الوزن؟
الجواب: 4-4.3 كجم اعتمادا على مادة الحزمة.
س: خيارات المواد؟
الجواب: SHCS-2L: حزمة الألومنيوم SHCS-2N: حزمة النيلون
س: ما هي مادة الإطار؟
أ: الفولاذ المغلف لمقاومة التآكل
