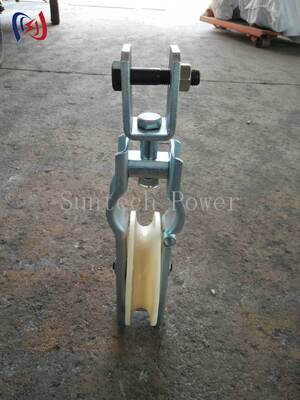

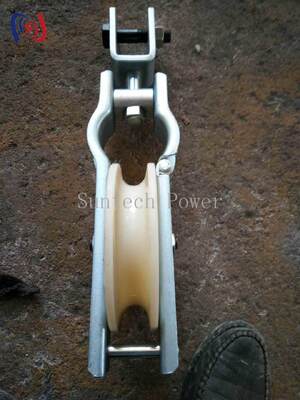

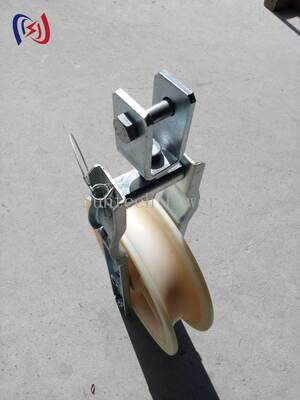

5KN-20KN كتلة حبل واحد للسلسلة لسلسلة الموصلات في خطوط النقل الجوية
كتلة الحبال المزدوجة من Suntech Power Tools هي حلّة حبال موصلات ممتازة لبناء خطوط نقل جويّة. متوفرة بقدرات حمولة مقيّمة تتراوح بين 5KN و 20KN،هذه الكتلة مصممة لسحب الموصلات بسلاسة على القطبين المستقيمينيتم تثبيت الحزمة المعدلة بدقة على محامل كرات مغلقة تضمن الحد الأدنى من الاحتكاك. تمر أكمام التوصيل وأحبال الأسلاك الفولاذية والموصلات من خلال القناة دون عائق.متوفرة مع سبيكة الألومنيوم أو خيارات نايلون MC، يزن 1.5-15 كجم. مصنعة وفقا لمعايير ISO 9001: 2008. المعلقة متوفرة في نوع الخطاف أو نوع اللوحة.
|
رقم البند |
النموذج |
قائد مناسب |
الحمل الاسمي (KN) |
الوزن (كيلوغرام) |
ملاحظة |
|
10171 |
SHD-120 × 30 |
LGJ25~70 |
5 |
1.5 |
الألومنيوم |
|
10172 |
SHD-160 × 40 |
LGJ95 ~ 120 |
10 |
2.5 |
الألومنيوم |
|
10173 |
SHD-200 × 40 |
LGJ150 ~ 240 |
15 |
4 |
الألومنيوم |
|
10174 |
SHD-200 × 60 |
LGJ150 ~ 240 |
15 |
4.6 |
الألومنيوم |
|
10175 |
SHD-250 × 40 |
LGJ150 ~ 240 |
20 |
4.6 |
الألومنيوم |
|
10176 |
SHD-250 × 60 |
LGJ300~400 |
20 |
6 |
الألومنيوم |
|
10177 |
SHD-270 × 60 |
LGJ300~400 |
20 |
7 |
الألومنيوم |
|
10178 |
SHD-320 × 60 |
LGJ300~400 |
20 |
9.5 |
الألومنيوم |
|
10179 |
SHD-400 × 80 |
LGJ400 ~ 500 |
20 |
15 |
الألومنيوم |
|
10191 |
SHDN-120 × 30 |
LGJ25~70 |
5 |
1.5 |
نايلون |
|
10192 |
SHDN-160 × 40 |
LGJ95 ~ 120 |
10 |
2.5 |
نايلون |
|
10193 |
SHDN-200 × 40 |
LGJ150 ~ 240 |
15 |
3.6 |
نايلون |
|
10194 |
SHDN-200 × 60 |
LGJ150 ~ 240 |
15 |
4 |
نايلون |
|
10195 |
SHDN-250 × 40 |
LGJ150 ~ 240 |
20 |
4 |
نايلون |
|
10196 |
SHDN-250 × 60 |
LGJ300~400 |
20 |
4.5 |
نايلون |
|
10197 |
SHDN-270 × 60 |
LGJ300~400 |
20 |
5.6 |
نايلون |
|
10198 |
SHDN-320 × 60 |
LGJ300~400 |
20 |
6.7 |
نايلون |
|
10198-1 |
SHDN-320 × 80 |
LGJ300~400 |
20 |
8 |
نايلون |
|
10199 |
SHDN-400×80 |
LGJ400 ~ 500 |
20 |
13 |
نايلون |
|
10199-1 |
SHDN-400 × 100 |
LGJ400 ~ 500 |
20 |
15 |
نايلون |
|
10199-2 |
SHDN-400×120 |
LGJ400 ~ 500 |
20 |
18 |
نايلون |
· سحب الموصلات على الأقطاب المستقيمة في بناء خطوط النقل الجوية
· سلاسل الموصلات ACSR LGJ25 إلى LGJ500 عبر مستويات الجهد المختلفة
· حبال الأسلاك الفولاذية الموجهة وأكمام التوصيل من خلال حفرة الحزمة
· مشاريع توزيع الكهرباء وخطوط النقل
· عمليات بناء وصيانة المرافق
· ألومنيوم خفيف الوزن أو نايلون شيف يزن 1.5-15 كجم فقط ، مما يقلل بشكل كبير من تعب الطاقم. يوفر قماش الألومنيوم مقاومة ارتداء ممتازة بينما يوفر نايلون MC حماية كابل متفوقة.
· تصميم محمل كرة مثبتمحامل الكرات المختومة بدقة تضمن دورانًا سلسًا وصمتًا وأقل مقاومة لسحب ، مما يطيل عمر الكابل.
· مجموعة متنوعة من الموصلاتيستوعب قنوات LGJ25 إلى LGJ500 ACSR لمجموعة واسعة من المشاريع من خطوط الريف إلى ممرات الجهد العالي.
· تصميم الصقيعيسمح بتوصيل الأغلفة والمتصلات وأحبال الأسلاك الصلبة للعبور دون عائق، مما يلغي الحاجة إلى التوقف وإعادة التجهيز.
· الجودة المعتمدة من ISO 9001:2008تصنيعها تحت سيطرة صارمة على الجودة مع إطار الفولاذ المغلف لمقاومة التآكل عبر دورات المشروع المتعددة.
· خيارات تركيب مرنةمتوفرة مع نوع الخطاف أو نوع الصفيحة شنقاً لمجموعات مختلفة من القطب والذراع العضوية.
س: ما هو الفرق بين الألومنيوم والنايلون؟
الجواب: يقدم قطعة الألومنيوم (SHD) مقاومة ارتداء أعلى وتبديد الحرارة لسحب الأدوات الثقيلة. قطعة النيلون (SHDN) أخف وزناً مع حماية أفضل للأسلاك ،يفضل للموصلات الحساسة مثل OPGW.
س: ما هو الحجم الأقصى للمرشد؟
ج: SHD-400 × 80 يستوعب LGJ400 ~ 500. بالنسبة للموصلين الأكبر حجماً، استشر فريق الهندسة لدينا للحصول على حلول مخصصة.
س: هل يمكن أن تمر الأكمام الملتصقة؟
الجواب: نعم، تم تصميم الخندق للسماح للأغلفة والحبال السلكية والمتصلات بالمرور دون عائق.
السؤال: الضمان؟
ج: ضمان قياسي لمدة سنة واحدة يغطي عيوب التصنيع. مع الصيانة المناسبة ، تستمر الكتل خلال العديد من المشاريع الكبرى.
س: التثبيت المخصص؟
ج: نعم، نوع الخطافات ونوع الصفائح المتاحة. تحديد المتطلبات عند الطلب.
