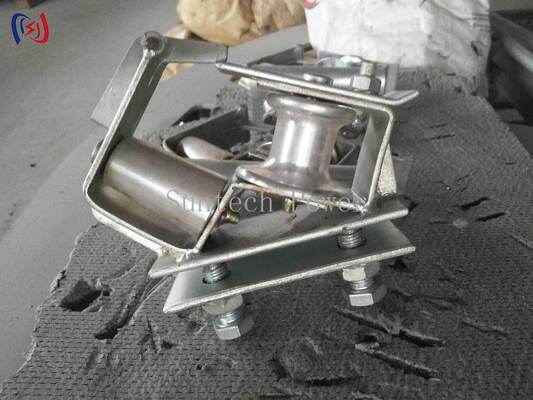

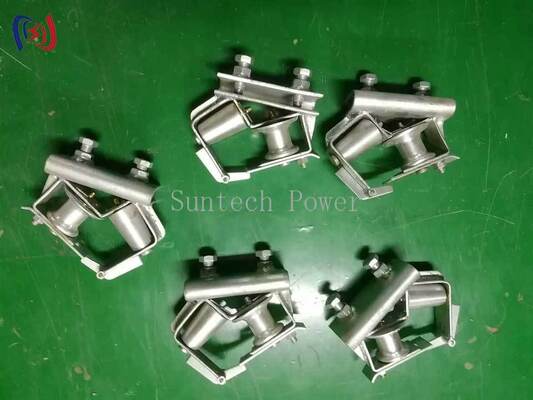

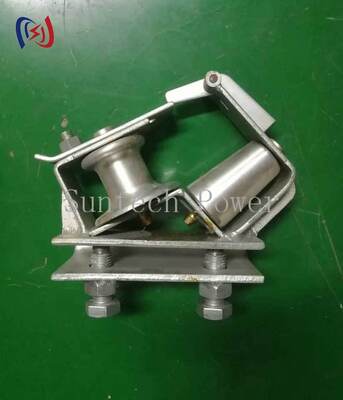

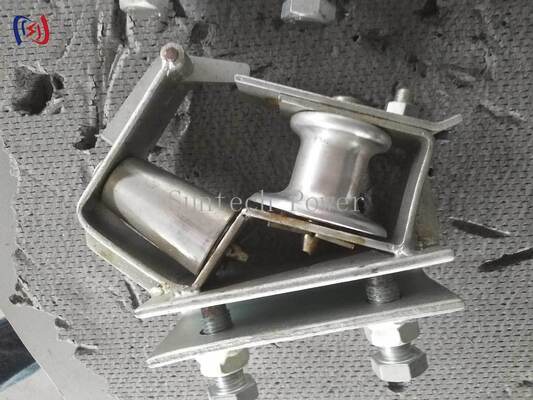

كتلة التوتير الزاوية نحو السماء 5KN لسحب كابل برج زاوية الخط العلوي
تعد Skyward Corner Stringing Block أداة متخصصة للتنقل في الزوايا والزوايا والهياكل المسدودة. على عكس الكتل القياسية، فإنه يدير الضغوط الجانبية الكبيرة عندما يغير الموصل اتجاهه. الحزم الأعمق والأكثر انغلاقًا تمنع قفز الكابل للخارج. يتم تركيبه على أبراج زاوية أو هياكل مسدودة، ويقوم بتوجيه الكابلات بسلاسة حول الزوايا. متوفر مع غلاف من الألومنيوم أو النايلون MC، بوزن 1.8-2.4 كجم فقط.
|
رقم الصنف |
نموذج |
موصل قابل للتطبيق |
الحمل المقدر (كيلو نيوتن) |
الوزن (كجم) |
ملاحظات |
|
10281 |
شيز-0.5 |
LGJ25-185 |
5 |
2.4 |
إحزم الألومنيوم |
|
10282 |
شزن-0.5 |
LGJ25-185 |
5 |
1.8 |
إحزم النايلون |
· التنقل في الزوايا والهياكل المسدودة في بناء الخطوط الهوائية
· التركيب على أبراج الزاوية لتغيير اتجاه الخط
· سحب مستمر من خلال الزوايا دون إعادة تزوير
· تركيب OPGW وكابلات الألياف الضوئية عند تغيير الاتجاه
· يتطلب سحب الزاوية عالي الخطورة مزيدًا من الأمان
· منع قفز الكابل —تحتوي الحزمة المغلقة العميقة بشكل إيجابي على الكابل، مما يمنع أحداث القفز الخطيرة في الزوايا.
· الحد من التوتر —يزيد القطر الأكبر ومسار التوجيه السلس من نصف قطر الانحناء، ويوزع القوى على طول الكابل الأكبر.
· إدارة الضغط الجانبي —تتعامل الألواح الجانبية المقواة والبنية المصنوعة من السبائك عالية الجودة مع التوتر الشديد المعاد توجيهه.
· خفيفة الوزن للغاية —فقط 1.8-2.4 كجم، أخف بكثير من كتل الزوايا المماثلة.
· سير العمل الفعال —يتيح السحب المستمر من خلال الزوايا، مما يوفر الوقت والعمل.
· البناء الدائم —ألواح جانبية معززة ومحامل كبيرة الحجم لأداء موثوق به على المدى الطويل.
س: الزاوية مقابل الكتلة القياسية؟
ج: تحتوي كتلة الزاوية على غلاف أعمق وأكثر انغلاقًا للضغوط الجانبية العالية عند نقاط الزاوية، مما يمنع قفز الكابل للخارج.
س: الحد الأقصى لحجم الموصل؟
ج: موصلات LGJ25-185، حمل مقدر بـ 5KN.
س: استخدام OPGW؟
ج: نعم، نوع حزم النايلون SHCZN-0.5 مناسب لـ OPGW.
س: التركيب؟
ج: بالنسبة للأبراج الزاوية والهياكل المسدودة.
س: ميزة الوزن؟
ج: فقط 1.8-2.4 كجم، أخف بكثير من المنتجات المماثلة.
