كتلة التوتير ذات الحزم المزدوجة 25-400 مم للتوتير المثبت على الأذرع المتقاطعة للموصل الصغير

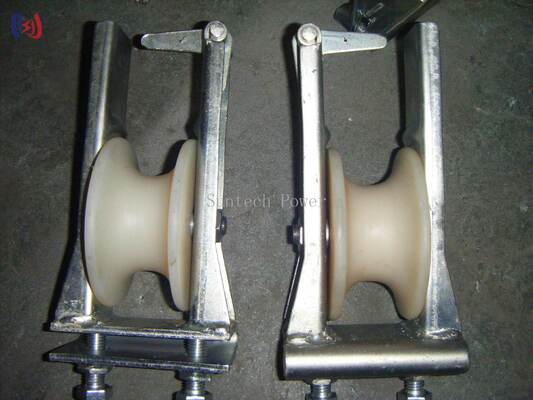

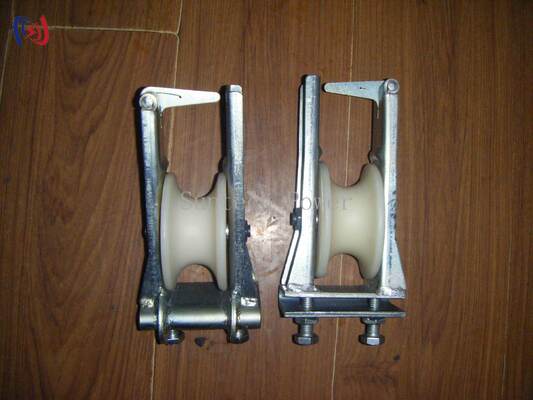

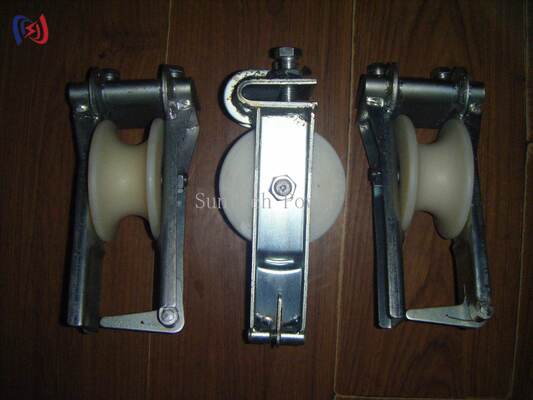

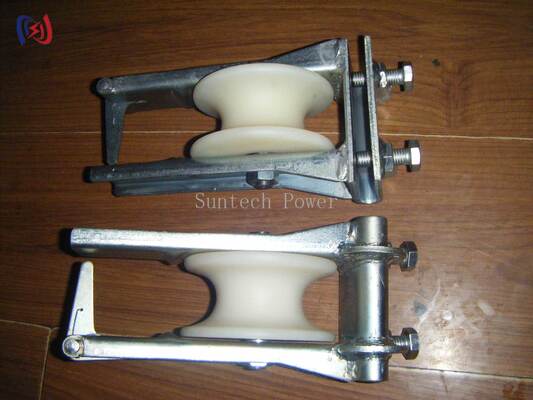

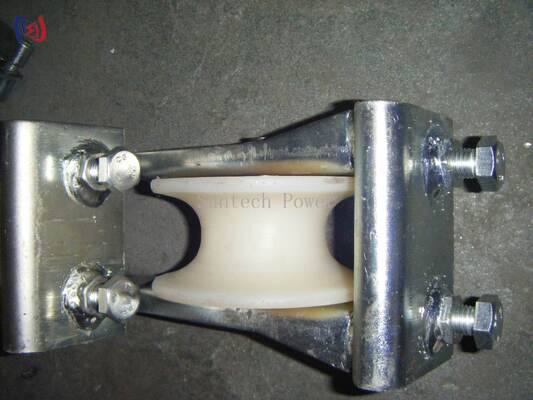

تم تصميم كتلة التوتير ذات الحزم المزدوجة Swerve Skyward لسحب الموصلات ذات القطر الصغير على أعمدة مستقيمة مثبتة على الأذرع المتقاطعة. يوفر تصميم الحزم المزدوجة ثباتًا معززًا وتوجيه الكابل للموصلات من 25 مم إلى 400 مم. متوفر في 5KN إلى 20KN، أقطار الحزم 80 مم أو 120 مم وعرض 50 مم أو 60 مم. الإطار من الفولاذ المجلفن. تتوفر خيارات سبائك الألومنيوم وحزم النايلون MC.
|
رقم الصنف |
نموذج |
الحمل المقدر (كن) |
ضياء × العرض |
موصل قابل للتطبيق |
الوزن (كجم) |
ملاحظة |
|
10231 |
شك-0.5 |
5 |
Φ80×50 |
25-185 |
1.5 |
الألومنيوم |
|
10232 |
إس إتش سي-2 |
20 |
φ120×60 |
35-240 |
3 |
الألومنيوم |
|
10221 |
إس إتش سي-1 |
10 |
— |
≥400 |
4 |
الألومنيوم |
|
10233 |
SHCN-0.5 |
5 |
Φ80×50 |
25-185 |
1.1 |
نايلون |
|
10234 |
SHCN-2 |
20 |
φ120×60 |
35-240 |
2.3 |
نايلون |
|
10222 |
شلن-1 |
10 |
— |
≥400 |
3 |
نايلون |
· سحب الموصلات ذات القطر الصغير على أعمدة مستقيمة مثبتة على الأذرع المتقاطعة
· بناء خطوط النقل والتوزيع العلوية
· التطبيقات حيث الحد الأقصى لزاوية الحديد <90 درجة
· يتطلب التوتير توجيهًا ثابتًا للكابل ثنائي الحزم
· صيانة وتركيب خطوط المرافق
· استقرار الحزم المزدوجة —يوفر الحزم المزدوج توجيهًا وثباتًا فائقين للكابل، مما يمنع التواء الموصل أثناء عمليات السحب.
· خفيفة الوزن للغاية —فقط 1.1-4 كجم، مما يقلل بشكل كبير من إجهاد التعامل ويسهل التثبيت على الارتفاع.
· توافق موصل واسع —يستوعب موصلات مقاس 25 مم إلى 400 مم تغطي تطبيقات التوزيع والنقل.
· تشغيل سلس لمحمل الكرة —تضمن المحامل الكروية المغلقة دورانًا منخفض الاحتكاك، مما يقلل من متطلبات قوة السحب.
· خيارات المواد المزدوجة —حزم الألومنيوم لقوة التحمل؛ غلاف من النايلون لحماية فائقة للكابل.
· إطار من الصلب المجلفن —هيكل مجلفن بالغمس الساخن لمقاومة ممتازة للتآكل.
س: أقصى زاوية؟
ج: مصمم للحديد بزاوية قصوى <90 درجة. للحصول على زوايا أكبر، استخدم سلسلة كتل التوتير الزاوية الخاصة بنا.
س: الفرق بين SHC وSHCN؟
ج: SHC: حزمة من الألومنيوم من أجل المتانة. SHCN: غلاف من النايلون MC، التعامل مع الكابلات أخف وألطف.
س: استخدام OPGW؟
ج: متغيرات حزم النايلون مناسبة لـ OPGW الأصغر. استشر فريقنا الفني.
س: خيارات التركيب؟
ج: تركيب Crossarm على أعمدة مستقيمة. تحديد نوع الحظيرة عند الطلب.
س: موك؟
ج: معيار موك هو 1 مجموعة.
