قابض الموصل المعزول بسبائك الألومنيوم 10-30KN لتوتير الخطوط العلوية

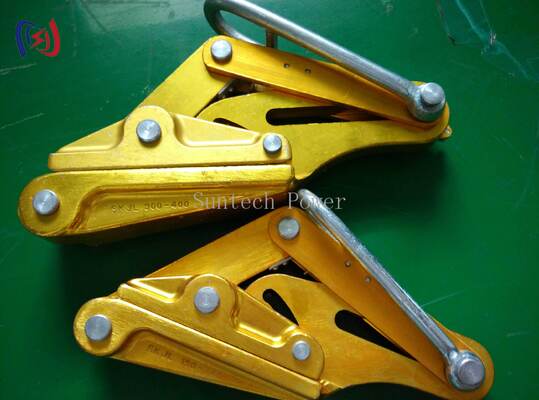

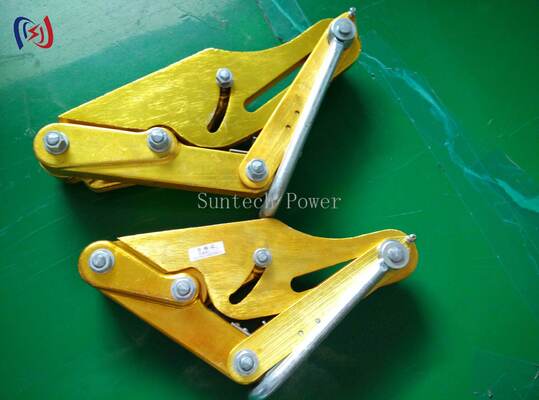

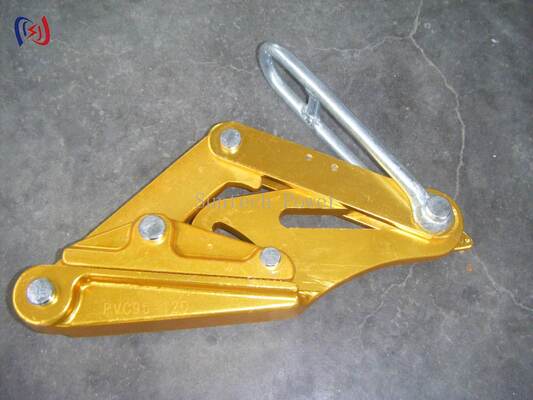

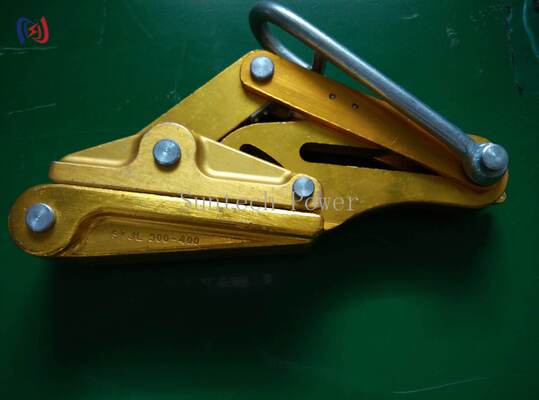

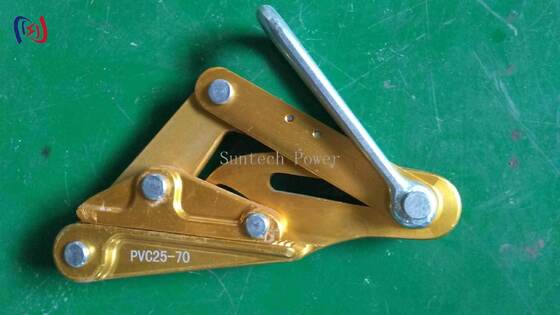

إن قابض الموصل المعزول بسبائك الألومنيوم من سلسلة SKJL (المعروف أيضًا باسم Come Along Clamp أو Cable Pulling Clamp) هو أداة احترافية مصممة لتوتير خط النقل العلوي، وتعديل ترهل الموصل، وتثبيت الكابل أثناء إنشاء الطاقة. تم تصنيع قابض الموصل هذا من قبل شركة Suntech Power في نينغبو، الصين، وهو مصنوع من سبائك الألومنيوم عالية القوة، مما يوفر توازنًا ممتازًا بين المتانة وقابلية النقل خفيفة الوزن. متوفرة في خمسة نماذج تغطي الأحمال المقدرة من 10KN إلى 30KN وأقطار الموصلات القابلة للتطبيق من Φ10mm إلى Φ37mm، تغطي سلسلة SKJL النطاق الكامل لمتطلبات خطوط النقل والتوزيع الشائعة. يضمن التصميم المعزول بقاء الطبقة العازلة للموصل سليمة أثناء عمليات التثبيت والشد، مما يجعله مناسبًا بشكل خاص لتطبيقات الموصلات المعزولة الحديثة.
|
رقم الصنف |
نموذج |
الحمل المقدر |
موصل قابل للتطبيق |
قطر السلك |
ماكس مفتوح |
وزن |
|
13192 |
إس كيه جي إل-1 |
10 |
25-70 |
Φ10-Φ14 |
15 |
1.4 |
|
13202 |
إس كيه إل-1.5 |
15 |
95-120 |
Φ14-Φ20 |
22 |
3 |
|
13212 |
إس كيه إل-2 |
20 |
150-240 |
Φ20-Φ25 |
27 |
4 |
|
13213 |
إس كيه جي إل-2.5 |
25 |
300-400 |
Φ25-Φ32 |
34 |
4 |
|
13214 |
سكجلا-3 |
30 |
500-630 |
Φ32-Φ37 |
39 |
4 |
مادة:سبائك الألومنيوم عالية القوة (مزورة)
المعالجة السطحية:طلاء بأكسيد / مضاد للتآكل
شهادة:ISO9001
ضمان:1 سنة
التعبئة والتغليف:حالة خشبية
موك:1 مجموعة
موعد التسليم:7-15 يوما
شروط الدفع:خطاب الاعتماد، تي/تي
· توتير موصل خط النقل العلوي وتعديل الترهل
· لقط موصل معزول وتحديد أثناء بناء خط الكهرباء
· شد الموصل من برج إلى برج لتركيب الخط الجديد
· أعمال صيانة وإصلاح خطوط التوزيع
· سحب موصل المحطة الفرعية وتحديد المواقع
· دعم تركيب الأسلاك الأرضية العلوية المركبة من الألياف الضوئية (OPGW).
· هيكل من سبائك الألومنيوم خفيفة الوزن —يزن المقبض من 1.4 إلى 5 كجم فقط عبر السلسلة، مما يقلل بشكل كبير من إجهاد المشغل مقارنة بالبدائل الفولاذية. يوفر الجسم المصنوع من سبائك الألومنيوم قوة مماثلة للفولاذ بنصف الوزن.
· تصميم معزول يحمي الموصلات -تم تصميم جسم المشبك وسطح الإمساك لمنع تلف الطبقة العازلة للموصل أثناء الشد، مما يزيل المصدر الشائع لإعادة العمل المكلف في تركيبات الخطوط المعزولة الحديثة.
· تغطية نطاق موصل واسع —خمسة نماذج تغطي الموصلات LGJ25-70 إلى LGJ500-630 وأقطار الأسلاك من Φ10mm إلى Φ37mm، مما يسمح لسلسلة واحدة بدعم معظم مواصفات خطوط النقل والتوزيع القياسية.
· البناء المطروق عالي القوة —يوفر الجسم المصنوع من سبائك الألومنيوم المصبوب على الساخن أحمالًا مقدرة تصل إلى 30 كيلو نيوتن مع هامش أمان، مما يضمن أداءً موثوقًا به في ظل ظروف التوتر الشديد.
· عملية بسيطة لشخص واحد -تسمح آلية ضبط المسمار بالتثبيت والتحرير بسرعة، مما يقلل من وقت الإعداد بين الفترات. تتيح الأبعاد المدمجة سهولة التشغيل حتى في مساحات العمل البرجية الضيقة.
· مقاومة للتآكل لحياة ميدانية طويلة —توفر المعالجة السطحية المؤكسدة الحماية ضد الرطوبة والأشعة فوق البنفسجية ودرجات الحرارة القصوى، مما يضمن عمر خدمة طويل في التخزين الخارجي والظروف الميدانية.
س: ما الفرق بين قابض الموصل والمشبك المصاحب؟
ج: من الناحية العملية، يتم استخدام المصطلحين بالتبادل لهذا النوع من الأدوات. يشير كلاهما إلى جهاز يمسك ويسحب أو يشد الموصل أثناء توتير الخطوط العلوية. تعمل سلسلة SKJL كقابض موصل ومشبك، مناسب لتعديل الترهل وعمليات سحب الأسلاك.
س: هل يمكن استخدام هذا القابض على الموصلات العارية (غير المعزولة)؟
ج: نعم. في حين أن تصميم المقبض مناسب بشكل خاص للموصلات المعزولة (لن يؤدي سطح التثبيت الأملس إلى إتلاف الطبقة العازلة)، فإنه يمكن استخدامه أيضًا على الألومنيوم العاري والموصلات المقواة بالفولاذ (ACSR، AAC، إلخ) دون مشكلة.
س: كيف يمكنني اختيار النموذج الصحيح للموصل الخاص بي؟
ج: قم بمطابقة تسمية LGJ أو القطر الخارجي للموصل الخاص بك مع جدول المواصفات. على سبيل المثال، قد يستخدم موصل LGJ-240 (Φ20-Φ25mm) SKJL-2 (البند 13212). عندما تكون في شك، حدد النموذج الذي يقع فيه قطر الموصل الخاص بك ضمن نطاق "قطر السلك المطبق" وتأكد من أن الحمل المقدر يتجاوز الحد الأقصى لقوة الشد لديك.
س: هل يحتاج القابض إلى صيانة خاصة؟
ج: مطلوب الحد الأدنى من الصيانة. حافظ على نظافة آلية اللولب وتزييتها قليلاً. شطف بالماء العذب بعد الاستخدام في البيئات الساحلية أو المسببة للتآكل. افحص سطح الإمساك بشكل دوري بحثًا عن التآكل. يوصى بإعادة المعايرة السنوية للأدوات المستخدمة في تطبيقات الشد الحرجة.
س: ما هو الحد الأقصى لقطر الموصل الذي يمكن لهذه السلسلة التعامل معه؟
ج: الطراز الأكبر، SKJLA-3، يستوعب موصلات تصل إلى Φ37 مم (LGJ500-630) مع فتحة قصوى تبلغ 39 مم.
