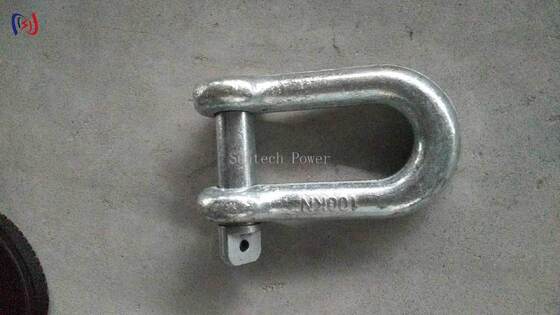

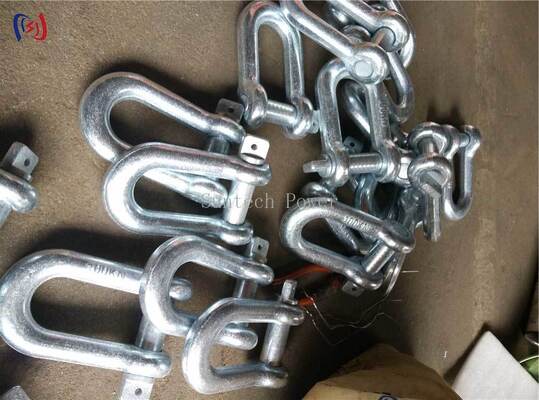

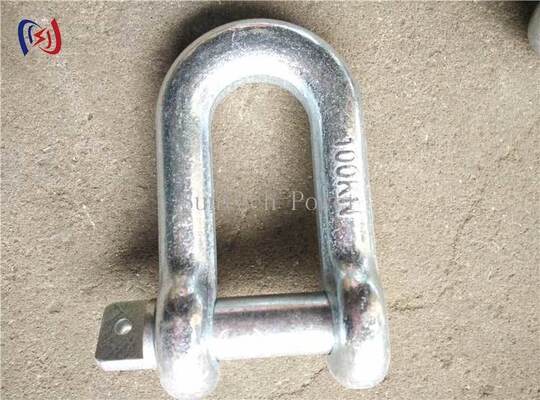

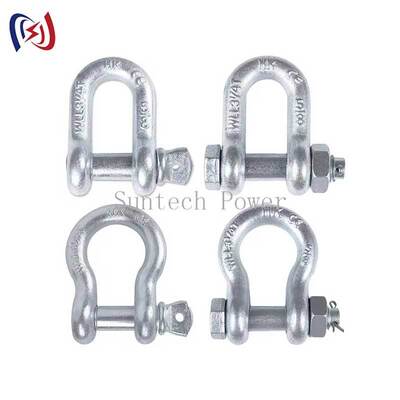

وصلة رفع من الفولاذ السبائكي مع قفل دبوس حمولة مقدرة 300KN
نظرة عامة على المنتج
تم تصميم هذه الوصلة عالية القوة لعمليات رفع وتثبيت المعدات الكهربائية الثقيلة، مع أحمال مقدرة من 10KN إلى 300KN. وهي مصنوعة من الفولاذ السبائكي عالي الجودة مع معالجة مقاومة للتآكل بالطلاء الساخن، مما يوفر مقاومة قوية للتشوه تحت الأحمال القصوى. كعنصر اتصال أمان أساسي في بناء خطوط الطاقة، ورفع معدات المحطات الفرعية وعمليات سحب/شد الموصلات، فإنه يوفر أداء رفع وسحب وتثبيت موثوقًا به.
المواصفات الفنية
|
رقم الصنف. |
الموديل |
الحمولة المقدرة (KN) |
الحجم الرئيسي (مم) |
الوزن (كجم) |
|
17131 |
GXK-1 |
10 |
55×42×12×20 |
0.15 |
|
17132 |
GXK-2 |
20 |
67×58×16×22 |
0.29 |
|
17133 |
GXK-3 |
30 |
97×82×20×34 |
0.80 |
|
17133A |
GXK-3A |
30 |
97×112×20×34 |
0.80 |
|
17134 |
GXK-5 |
50 |
107×89×22×39 |
1.12 |
|
17134A |
GXK-5A |
50 |
107×131×22×39 |
1.29 |
|
17135 |
GXK-8 |
80 |
125×96×30×42 |
2.40 |
|
17136 |
GXK-10 |
100 |
141×114×34×48 |
3.56 |
|
17137 |
GXK-16 |
160 |
152×139×37×54 |
4.80 |
|
17138 |
GXK-20 |
200 |
164×140×39×60 |
5.17 |
|
17139 |
GXK-30 |
300 |
186×146×50×68 |
7.5 |
التطبيقات
· رفع معدات المحطات الفرعية: المحولات، بنوك المكثفات، المفاتيح الكهربائية
· وصلات سحب/شد الموصلات والكابلات على الخطوط الهوائية
· نقاط تثبيت لأنظمة الحماية من السقوط الشخصي
· رفع وتركيب المعدات الثقيلة في مواقع البناء
مزايا المنتج
· هيكل من الفولاذ السبائكي عالي الجودة — مصنوع من الفولاذ السبائكي عالي الجودة مع مقاومة قوية للتشوه تحت الأحمال القصوى، حمولة مقدرة من 10-300KN عبر 11 موديل.
· مقاومة التآكل بالطلاء الساخن — معالجة السطح بالطلاء الساخن / المغلف مناسبة للاستخدام الخارجي طويل الأمد في البيئات الرطبة والمسببة للتآكل.
· اتصال سريع بقفل دبوس — آلية قفل الدبوس تتيح الاتصال والإزالة السريعة، مما يحسن كفاءة التركيب ويمنع الانفصال العرضي.
· مكون أمان متعدد الأغراض — يخدم أغراض الرفع والسحب والتثبيت وتثبيت الحماية من السقوط في المحطات الفرعية ومشاريع خطوط النقل.
