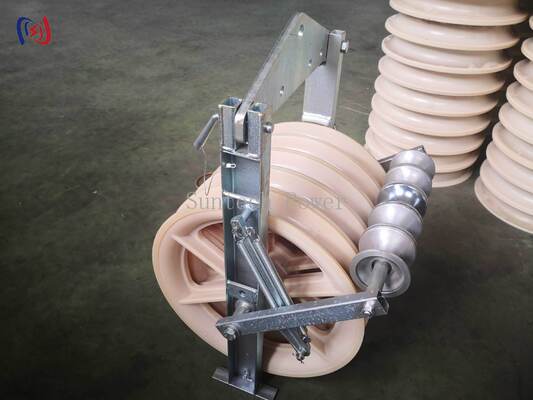

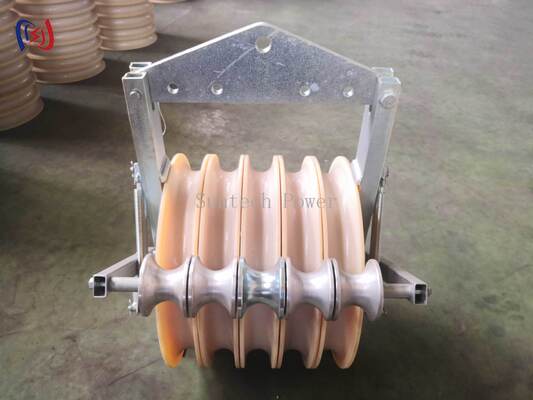

الكتلة التوتير الأسطوانة التأريضتم تصميمه للتثبيت الآمنالأسلاك الساكنة، وأسلاك التأريض العلوية، وOPGWفي بناء خطوط النقل. يتميز بهيكل دوار غير موصل، فهو يوجه الكابلات بشكل فعال أثناء عمليات التوتير مع حماية أسطح الكابلات من أضرار التآكل.
تقدم سلسلة المنتجات الشاملة هذهتكوينات الحزم 1 و 3 و 5مع أقطار الحزم الخارجية بما في ذلكΦ508mm، Φ660mm، Φ822mm، وΦ916mm. تتوفر نماذج مختلفة لاستيعاب متطلبات توتير الأسلاك الأرضية العلوية والأسلاك الثابتة وOPGW المتنوعة.
| رقم الصنف | نموذج | القطر الخارجي للحزم | الحزم |
|---|---|---|---|
| 10301 | SHDN508D | Φ508 × 75 ملم | 1 |
| 10302 | SHSN508D | Φ508 × 100 ملم | 3 |
| 10303 | SHWN508D | Φ508 × 100 ملم | 5 |
| 10311 | SHDN660D | Φ660 × 100 ملم | 1 |
| 10312 | SHSN660D | Φ660 × 110 ملم | 3 |
| 10313 | SHWN660D | Φ660 × 110 ملم | 5 |
| 10316-1 | SHDN822D | Φ822 × 110 ملم | 1 |
| 10316-3 | SHSN822D | Φ822 × 110 ملم | 3 |
| 10316-5 | SHWN822D | Φ822 × 110 ملم | 5 |
| 10316 | SHDN916D | Φ916 × 110 ملم | 1 |
| 10317 | SHSN916D | Φ916 × 110 ملم | 3 |
| 10318 | SHWN916D | Φ916 × 110 ملم | 5 |
| اسم المنتج | كتلة التوتير الأسطوانة التأريض |
| خيارات النموذج | SHDN508D / SHSN508D / SHWN508D / SHDN660D / SHSN660D / SHWN660D / SHDN822D / SHSN822D / SHWN822D / SHDN916D / SHSN916D / SHWN916D |
| إحزم الكمية | 1 / 3 / 5 |
| خيارات قطر الحزم | Φ508mm / Φ660mm / Φ822mm / Φ916mm |
| شهادة | ايزو |
| التعبئة والتغليف | حالة الخشب الرقائقي |
| ضمان | 1 سنة |
| الاستخدام الرئيسي | تركيب الأسلاك الساكنة وأسلاك التأريض العلوية وOPGW |
| تطبيق نموذجي | توتير OPGW، تركيب الأسلاك الأرضية، بناء خط النقل |
يُستخدم هذا المنتج بشكل شائع في مشاريع خطوط النقل حيث تتطلب OPGW والأسلاك الثابتة تركيبًا آمنًا مع توجيه الكابلات المتحكم فيها.
هيكل الأسطوانة غير الموصلة لحماية الكابلات:يتميز بتصميم أسطواني غير موصل يوجه OPGW والأسلاك الساكنة مع تقليل التآكل المباشر على أسطح الكابلات.
تكوينات الحزم المتعددة:متوفر في نماذج ذات حزمة واحدة، وثلاثة حزم، وخمسة حزم لاستيعاب تخطيطات التوتير المختلفة ومتطلبات التثبيت.
خيارات قطر الحزم الكبيرة:توفر أقطار الحزم بما في ذلك Φ508mm وΦ660mm وΦ822mm وΦ916mm لدعم أعمال توجيه الكابلات التي تتطلب تحكمًا دقيقًا في نصف قطر الانحناء.
مناسبة لتركيب الأسلاك OPGW والثابتة:مصمم خصيصًا للتركيب الآمن لـ OPGW والأسلاك الثابتة وأسلاك التأريض العلوية في بناء خطوط النقل ومشاريع صيانة الشبكة.
يقلل من تآكل الكابل:يقلل هيكل الأسطوانة من تلف التلامس وتآكل السطح على OPGW وأسلاك التأريض أثناء عمليات التوتير.
يدعم التحكم في نصف قطر الانحناء:تحافظ خيارات قطر الحزم الكبيرة على مسارات كابلات أكثر سلاسة، وتحمي الألياف الضوئية OPGW من إجهاد الانحناء المفرط أثناء التثبيت.
ما هو استخدام كتلة التوتير ذات الأسطوانة الأرضية؟
يتم استخدامه لتركيب الأسلاك الساكنة، وأسلاك التأريض العلوية، وOPGW أثناء بناء خط النقل.
هل هذا المنتج مناسب لتثبيت OPGW؟
نعم. إنه مصمم خصيصًا للتركيب الآمن لـ OPGW وتوتير سلك التأريض العلوي.
ما هي تكوينات الحزم المتاحة؟
المنتج متوفر بتكوينات 1-حزمة، 3-حزمة، و5-حزمة.
ما هي أقطار الحزم المتوفرة؟
أقطار الحزم الخارجية المتوفرة هي Φ508mm، Φ660mm، Φ822mm، وΦ916mm.
لماذا استخدام كتلة الأسطوانة غير موصلة؟
تساعد كتلة الأسطوانة غير الموصلة على توجيه OPGW والأسلاك الثابتة مع تقليل تآكل السطح ودعم التثبيت الأكثر أمانًا أثناء عمل خط النقل.
هل يمكن لهذا المنتج أن يساعد في حماية الألياف الضوئية OPGW؟
نعم. تدعم خيارات قطر الحزم الكبيرة التحكم في نصف قطر الانحناء، وهو أمر بالغ الأهمية لتقليل ضغط الانحناء المفرط على الألياف الضوئية OPGW.
ما هي الصناعات التي تستخدم هذا المنتج؟
يتم استخدامه بشكل أساسي في بناء خطوط النقل، وصيانة شبكة الطاقة، وتركيب OPGW، ومشاريع تركيب أسلاك التأريض العلوية.
