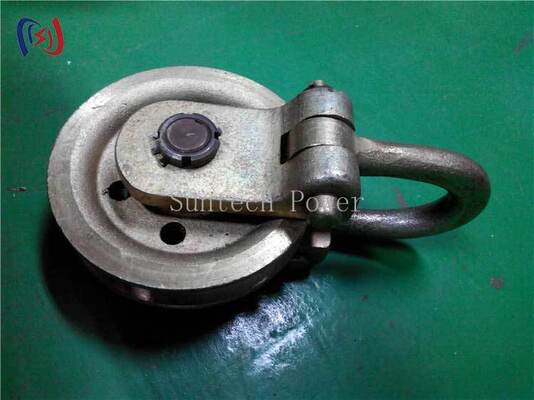

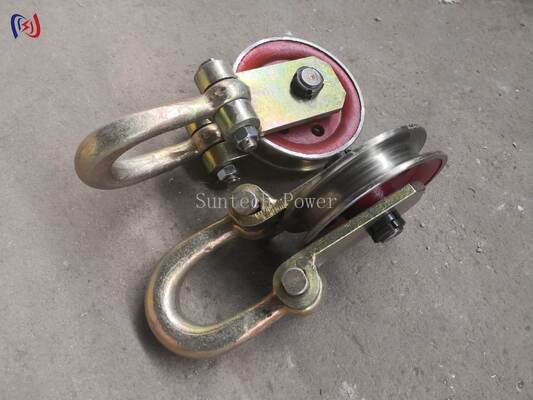

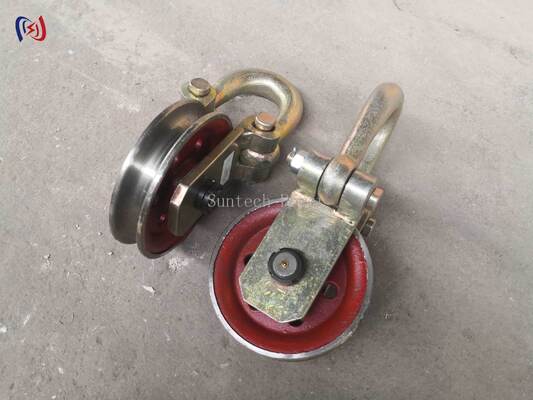

الكتلة نقطة الرفععبارة عن كتلة بكرة رفع وتوجيه مصممة لبناء خطوط النقل وتركيب الأعمدة وأعمال رفع المرافق. يتم استخدامه بشكل رئيسي لتثبيت نقطة الرفع علىهيكل شبكي على شكل حرف A يحمل عمودًا، مما يساعد على استبدال أو دعم أدوات الرفع التقليدية أثناء التثبيت الميداني.
هذا المنتج متوفر فيالحمل المقنن 50 كيلو نيوتن و80 كيلو نيوتننماذج، معأقطار الحزم 160 مم و 190 مم. إن هيكلها ذو الحزم المفردة مناسب لرفع الحبال، وتحديد موضع نقطة الرفع، وتطبيقات بناء المرافق حيث يتطلب اتجاه رفع محدد.
يتم استخدام كتلة نقطة الرفع بشكل شائع في مشاريع بناء خطوط الكهرباء، خاصة لتركيب الأعمدة، ودعم تركيب البرج، وعمليات الرفع في أعمال الخطوط العلوية.
| رقم الصنف | نموذج | الحمل المقدر | قطر الحزم | عرض الحزم | وزن |
|---|---|---|---|---|---|
| 12131 | QHD-50 | 50 كيلو نيوتن | 160 ملم | 36 ملم | 8 كجم |
| 12132 | QHD-80 | 80 كيلو نيوتن | 190 ملم | 42 ملم | 12 كجم |
| غرض | وصف |
|---|---|
| اسم المنتج | كتلة نقطة الرفع |
| خيارات النموذج | QHD-50 / QHD-80 |
| الحمل المقدر | 50 كيلو نيوتن / 80 كيلو نيوتن |
| قطر الحزم | 160 ملم / 190 ملم |
| عرض الحزم | 36 ملم / 42 ملم |
| وزن | 8 كجم/12 كجم |
| شهادة | ISO9001 |
| التعبئة والتغليف | حالة خشبية |
| ضمان | 1 سنة |
| الاستخدام الرئيسي | التثبيت بنقطة الرفع على عمود تثبيت الهيكل الشبكي على شكل A |
| صناعة نموذجية | بناء خط النقل وأعمال رفع المرافق |
يتم استخدامه عندما تكون هناك حاجة إلى نقطة رفع يمكن التحكم فيها أثناء أعمال بناء الطاقة وتركيب الأعمدة.
خيارات التحميل المقدرة 50 كيلو نيوتن و80 كيلو نيوتن- يشتمل المنتج على خيارات حمل 50 كيلو نيوتن و80 كيلو نيوتن، مما يسمح بالاختيار وفقًا لمتطلبات الرفع والرفع المختلفة في بناء خطوط النقل.
قطر الحزم 160 ملم و190 ملم- مع خيارات قطر الحزم 160 مم و190 مم، توفر الكتلة مسارًا محددًا لتوجيه الحبل لتطبيقات نقاط الرفع.
وزن مدمج للتعامل الميداني- يزن الطرازان 8 كجم و12 كجم، مما يجعلهما مناسبين لبيئات البناء الميدانية حيث يلزم نقل الأدوات ووضعها في الموقع.
مصممة للاستخدام على شكل عمود شبكي على شكل حرف A- يتم استخدام المنتج خصيصًا للتثبيت بنقطة الرفع على عمود تثبيت هيكل شبكي على شكل A، والذي يتوافق مع تطبيقات إنشاء خطوط الطاقة وتركيب الأعمدة.
هيكل الرفع أحادي الحزم- يساعد التصميم ذو الحزمة الواحدة على توجيه الحبل أثناء عمليات الرفع والرفع، مما يدعم اتجاه الرفع المتحكم فيه في أعمال بناء المرافق.
مناسبة لأنظمة أدوات خط النقل- يمكن استخدام كتلة نقطة الرفع هذه مع أدوات توتير خط النقل، وأدوات الرفع، وأنظمة رفع الحبال في مشاريع بناء الطاقة.
