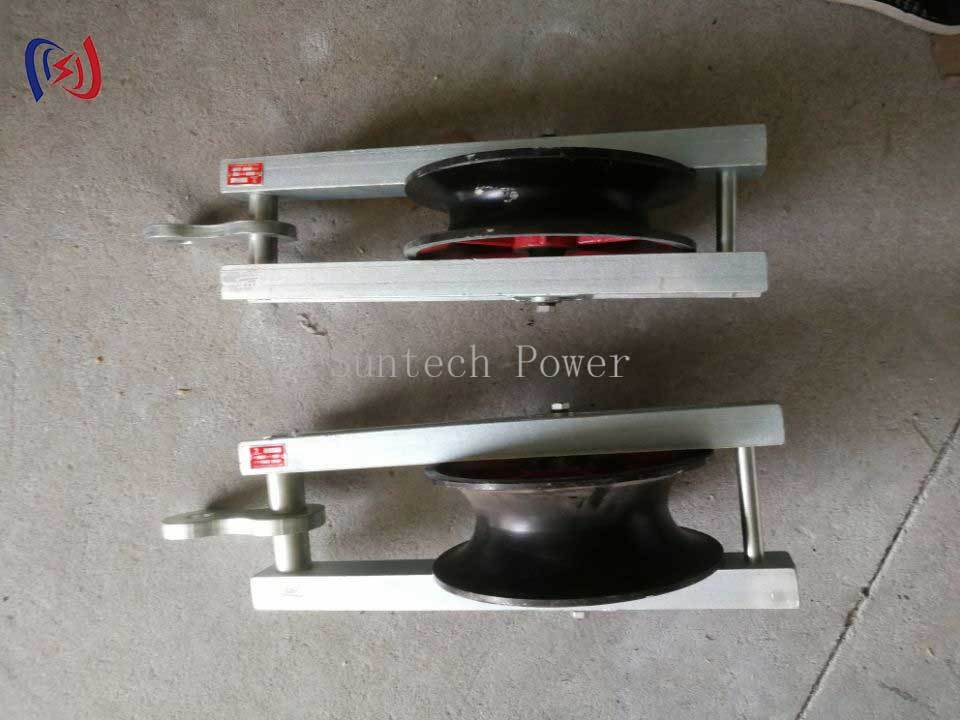

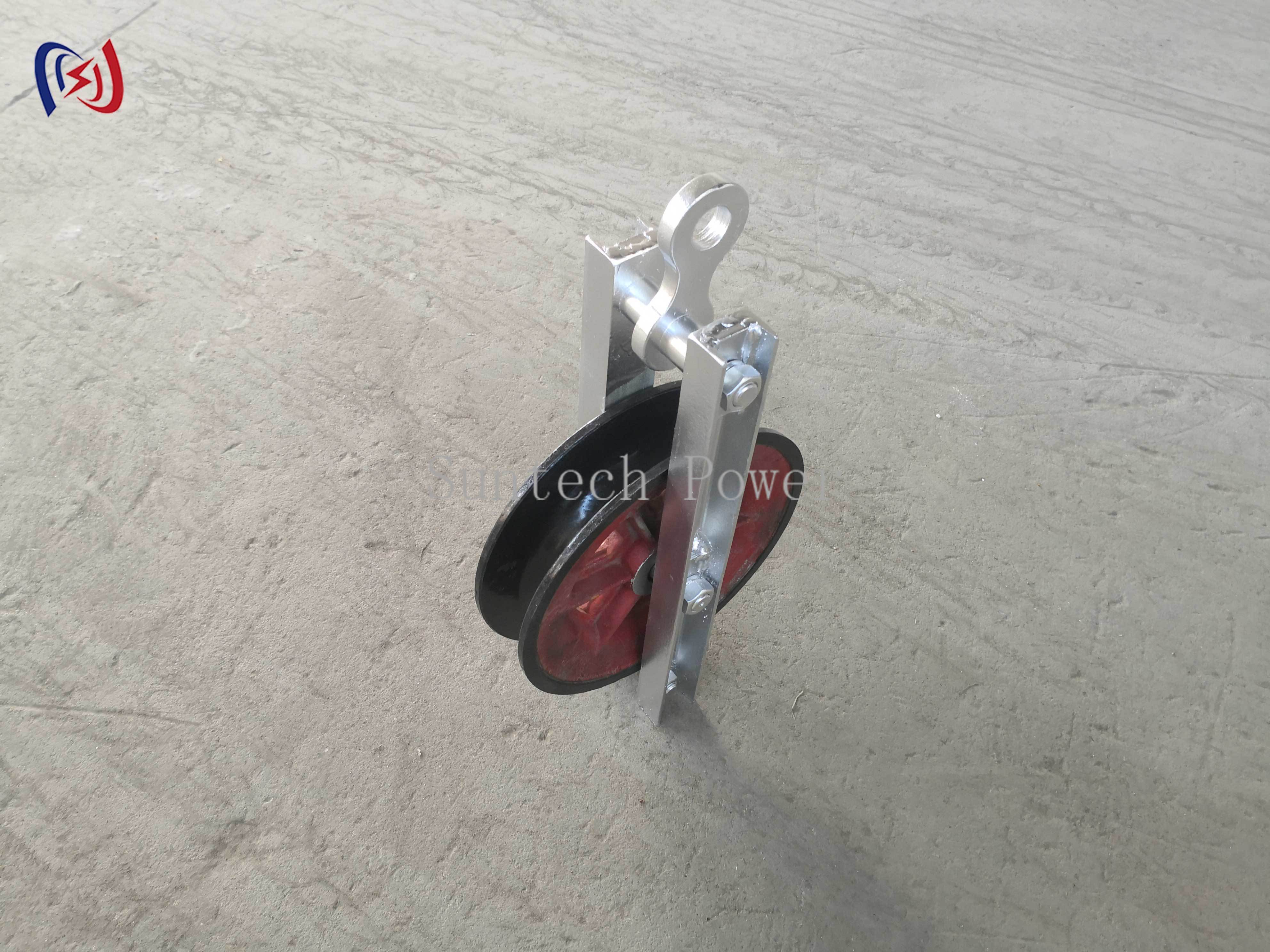

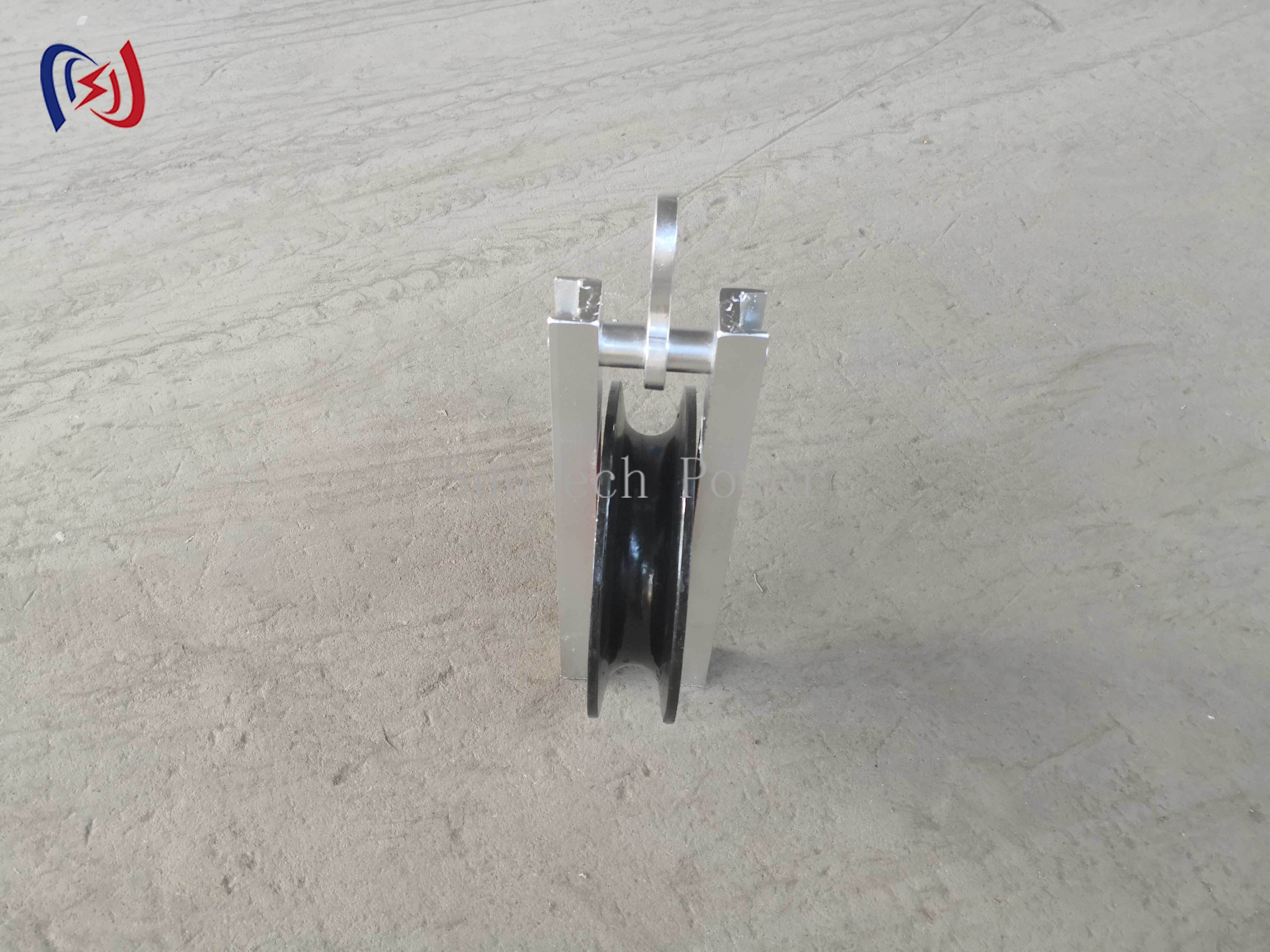

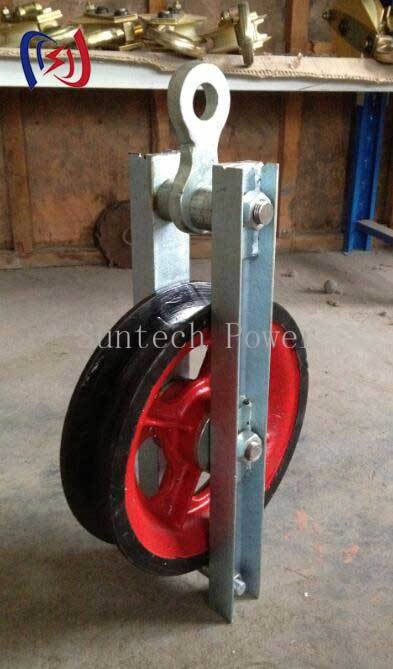

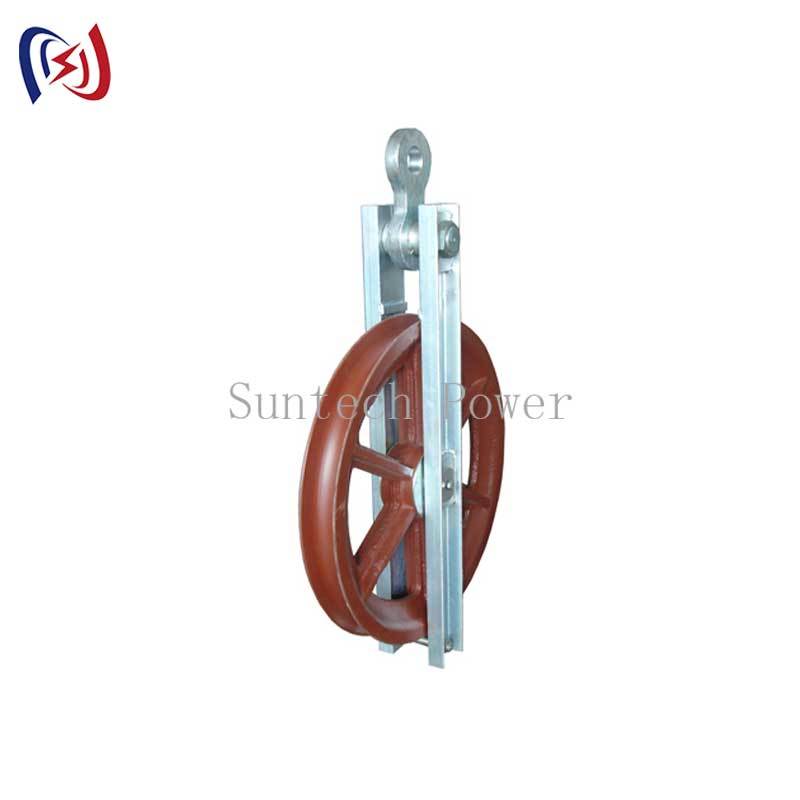

الـكتلة الدوران عالية السرعةهي أداة شاقة لسحب الكابلات والإرشادات المصممة لتوجيه الكابلات والإرشادات والحبال من خلال تغييرات الاتجاه أثناء التثبيت.وهو مناسب بشكل خاص لعمليات سحب الكابلات حيث الانحناءات الحادة، قوة سحب عالية، وتوجيه المسافات الطويلة قد تزيد من الاحتكاك أو تسبب تلف سترة الكابل.
هذه كتلة الدوران متوفرة مع الأحمال الاسمية من50KN إلى 300KN، قطرات الحزم منΦ308mm إلى Φ916mm، وعريضات المجموعة من75mm إلى 125mm. يدعم هيكل الستيل التطبيقات الميدانية المتطلبة في بناء خطوط النقل، وتركيب كابلات الكهرباء، ونشر الألياف البصرية، ووضع كابلات القنوات تحت الأرض.
من خلال توفير مسار تحويل الكابلات الخاضع للسيطرة، يساعد المنتج على تقليل الاحتكاك في السحب، وحماية سطح الكابل عند الانحناءات، وتحسين توجيه الكابلات أثناء البناء.
| العنصر رقم | النموذج | الحمل الاسمي | قطر الشعير | عرض الشعاع | الوزن | ملاحظة |
|---|---|---|---|---|---|---|
| 12141 | ثز1-5 | 50KN | Φ308mm | 75ملم | 22 كجم | الحديد |
| 12141A | (ثز1-8) | 80KN | Φ308mm | 110ملم | 30 كجم | الحديد |
| 12142 | ثز1-16 | 160KN | Φ600mm | 110ملم | 115 كجم | الحديد |
| 12143 | ثز1-30 | 300KN | Φ916mm | 110/125ملم | 200 كجم | الحديد |
ويتم استخدام كتلة التحول عالية السرعة في:
يستخدم عادة حيث تحتاج الكابلات أو الموصلات إلى تغيير الاتجاه مع الحفاظ على مسار سحب أكثر سلاسة.
50KN إلى 300KN الحمل الاسمي لسحب العمل الثقيل
مجموعة المنتجات تغطي50KN و 80KN و 160KN و 300KNخيارات الحمل القياسي، مما يسمح بالانتقاء وفقًا لمتطلبات مختلفة لسحب الكابلات أو ربط الموصلات.
قطر الكعب الكبير لمراقبة اتجاه الكابل
مع قطرات الحزم منΦ308mm إلى Φ916mm، يوفر كتلة الدوران نصف قطر الدوران المحدد لتوجيه الكابلات والموصلات، مما يساعد على تقليل الإجهاد عند التغييرات في الاتجاه.
شفرة الفولاذ للاستخدام في البناء الميداني
هيكل الشعاع الفولاذي مناسب لبيئات بناء الطاقة المطالبة حيث تحتاج أدوات سحب الكابلات إلى قوة ميكانيكية ومقاومة للاستعمال.
يساعد على تقليل الاحتكاك أثناء سحب الكابل
تُرشد الكابلات عبر المنحنيات، مما يساعد على تقليل الاحتكاك مقارنة بسحب الكابلات مباشرة عبر الزوايا أو الأسطح الخشنة.
يساعد على منع تلف الكابلات عند الانحناءات الحادة
عندما تمر الكابلات من خلال الانحناءات الحادة ، قد يحدث كسور سترة وتوتر الانحناء. توفر هذه الكتلة الدورانية مسارًا موجهًا للمحافظة على أسطح الكابلات أثناء التثبيت.
مناسبة لمشاريع تركيب كابلات متعددة
يمكن استخدام المنتج في أعمال خطوط النقل ، وتثبيت كابلات الطاقة ، ونشر كابلات الألياف الضوئية ، وتثبيت كابلات القنوات تحت الأرض.
يتم استخدام كتلة التحول عالية السرعة لتوجيه الكابلات أو الموصلات أو الحبال من خلال التغييرات في الاتجاه أثناء عمليات سحب الكابلات وتوصيل الموصلات.يساعد على تقليل الاحتكاك وحماية الكابلات عند الانحناءات.
المنتج متاح في50KN و 80KN و 160KN و 300KNخيارات الحمل القياسي.
قطرات الحزم المتاحة هيΦ308mm و Φ600mm و Φ916mm، اعتمادا على النموذج المختار.
أجل، إنه مناسب لبناء خطوط النقل، وترتيب الموصلات الجوية، وترتيبات سحب كابلات الطاقة.
نعم. من خلال توجيه الكابل من خلال المجموعة بدلا من السماح لمصادقة مباشرة مع الزوايا الحادة أو الأسطح الخشنة، والكتل الدوارة يساعد على الحد من كعب سترة والضرر الانحناء.
وفقًا لبيانات المنتج ، تستخدم كتلة التحويلحزمة فولاذية.
نعم، وصف المنتج يشير إلى أنه يمكن استخدامه في مشاريع تنفيذ الألياف الضوئية الطويلة المدى وتوجيه الكابلات حيث يتطلب تحكم في الدوران وتقليل الاحتكاك
