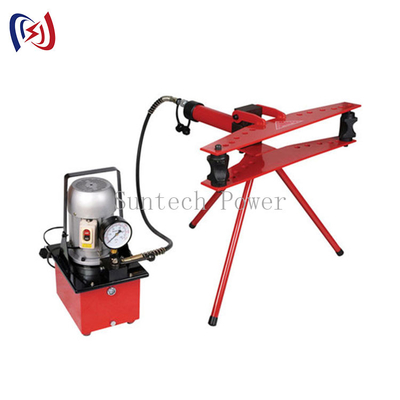

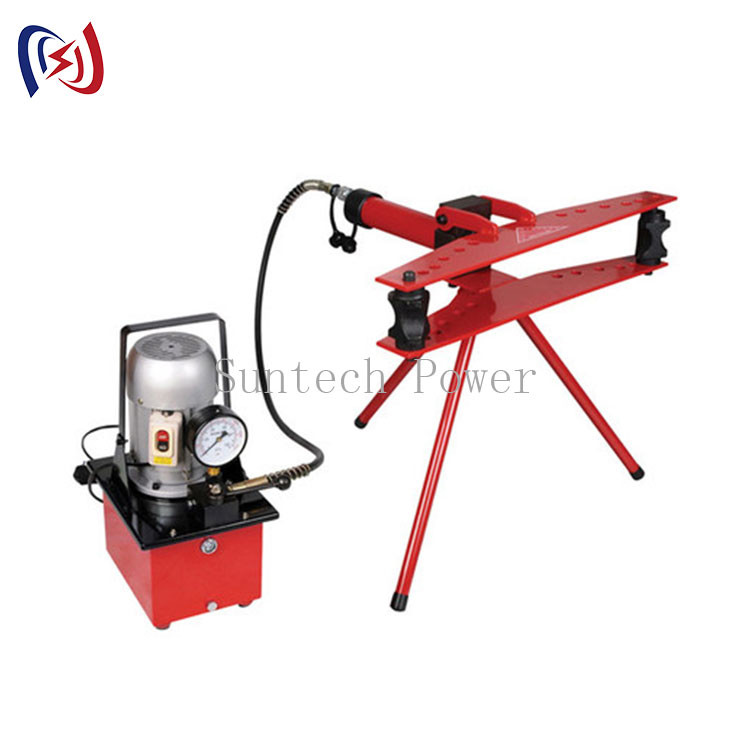

النموذج SWG-25 المحمولة الكهربائية الهيدروليكية أنابيب المنحني اليدوي شريط المنحني
عجلة أنابيب هيدروليكية كهربائية محمولةالتطبيق

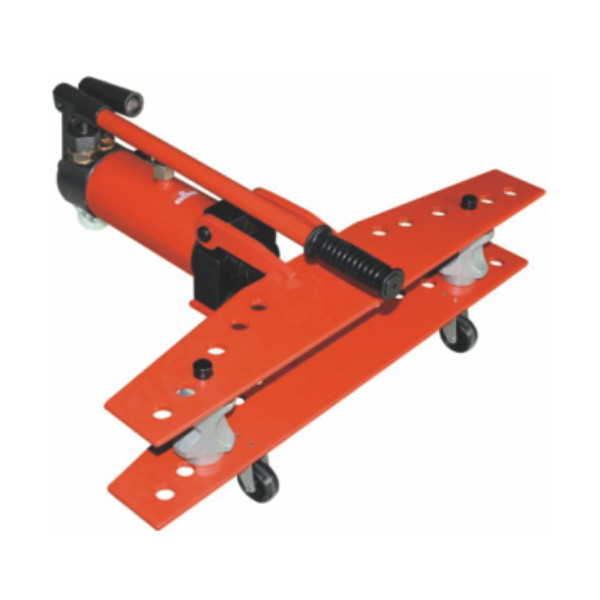

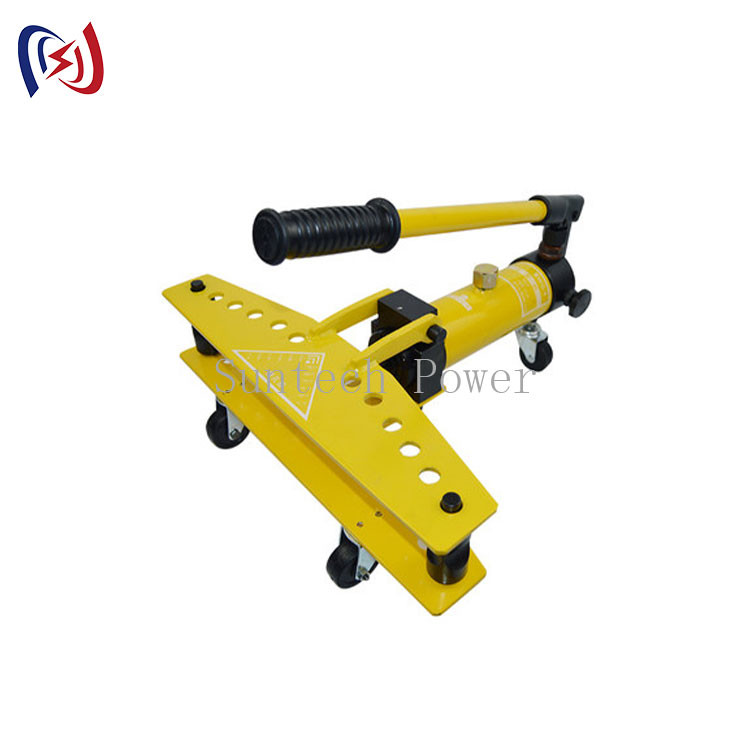

SWG-25 محمولة يدوية هيدروليكية العصا المثقلة، محول الأنابيب ينطبق على أنابيب المياه العامة، قناة، أنابيب الغاز، أنابيب الفولاذ الكربوني، زاوية الانحناء مع 90.,يمكن تشكيله 90o مرة واحدة.الصبغة مصنوعة من سبيكة الألومنيوم أو حديد الصب الكرة الصلب.
عجلة أنابيب هيدروليكية كهربائية محمولةالمواصفات
| رقم البند | 06250 | 06250-1 | 06250-2 | 06250-3 | 06250-4 | 06250-5 |
| النموذج | SWG-25 | SWG-1 | SWG-2 | SWG-3 | SWG-4 | SWG-5 |
| قوة القطع | 60 | 100 | 160 | 180 | 200 | 200 |
|
السكتة الدماغية (MM) |
120 | 160 | 230 | 320 | 380 | 380 |
|
سمك الجدار (MM) |
1.5-5 | 2-5 | 2.5-5 | 2.5-5 | 2.5-6 | 2.5-6 |
| الوزن | 16 | 20 | 47.5 | 97 | 137 | 186 |
| زاوية الانحناء | π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | π/2≤a<π | ≤90 درجة |
| قطر الأنابيب ((ملم) |
Φ10 Φ13 Φ16 Φ19 Φ22 Φ25 |
Φ13 Φ16 Φ19 Φ22 Φ28 Φ34 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75.5 Φ89 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75.5 Φ89 Φ108 |
Φ22 Φ28 Φ34 Φ42 Φ48 Φ60 Φ75.5 Φ89 Φ108 Φ114 |
