ميزات

مواصفات

اسم: حامل بكرة الكابل من النوع الهيدروليكي

نموذج: سي-5 / سي-10 / سي-10أ / سي-16 / سي-20 / سي-30

الحمل المقدر: من 50 إلى 300 كيلو نيوتن

قطر بكرة الكابل المطبقة: 2400-5000 ملم

عرض بكرة الكبل المعمول به: 1600-3100mm

قطر الثقب الأساسي: 76-200 ملم

وزن: 172-600 كجم

مادة الإطار: فولاذ عالي الشد

إبراز:

50-300KN الحمولة المسموح بها الهيدروليكية كابل ريل موقف

2400-5000 ملم قطر موصل الدراموس

عقدة طبل الكابلات من الصلب ذات الإطار العالي للشد

معلومات اساسية

مكان المنشأ: نينغبو، الصين

اسم العلامة التجارية: Suntech

إصدار الشهادات: ISO 9001

رقم الموديل: سي

شروط الدفع والشحن

تفاصيل التغليف: علبة من الخشب الرقائقي مع تقوية ذات نطاقات فولاذية للتصدير

وقت التسليم: 3-7 أيام عمل للمخزون، 15-25 يوما للطلبات بالجملة

شروط الدفع: الاعتماد المستندي، تي/تي

القدرة على العرض: 3000 قطعة في الشهر

صالة عرض

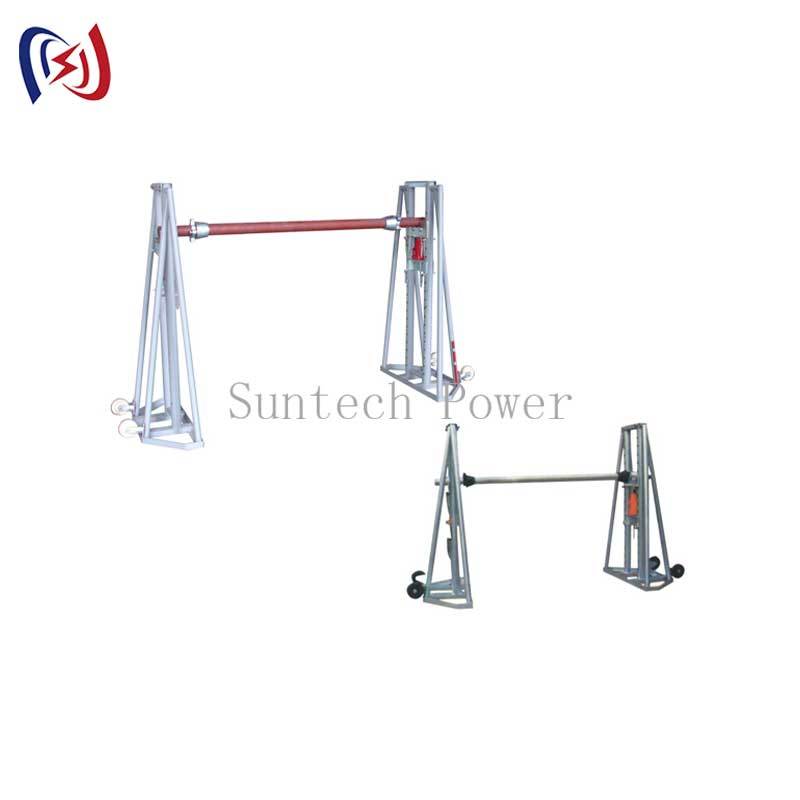

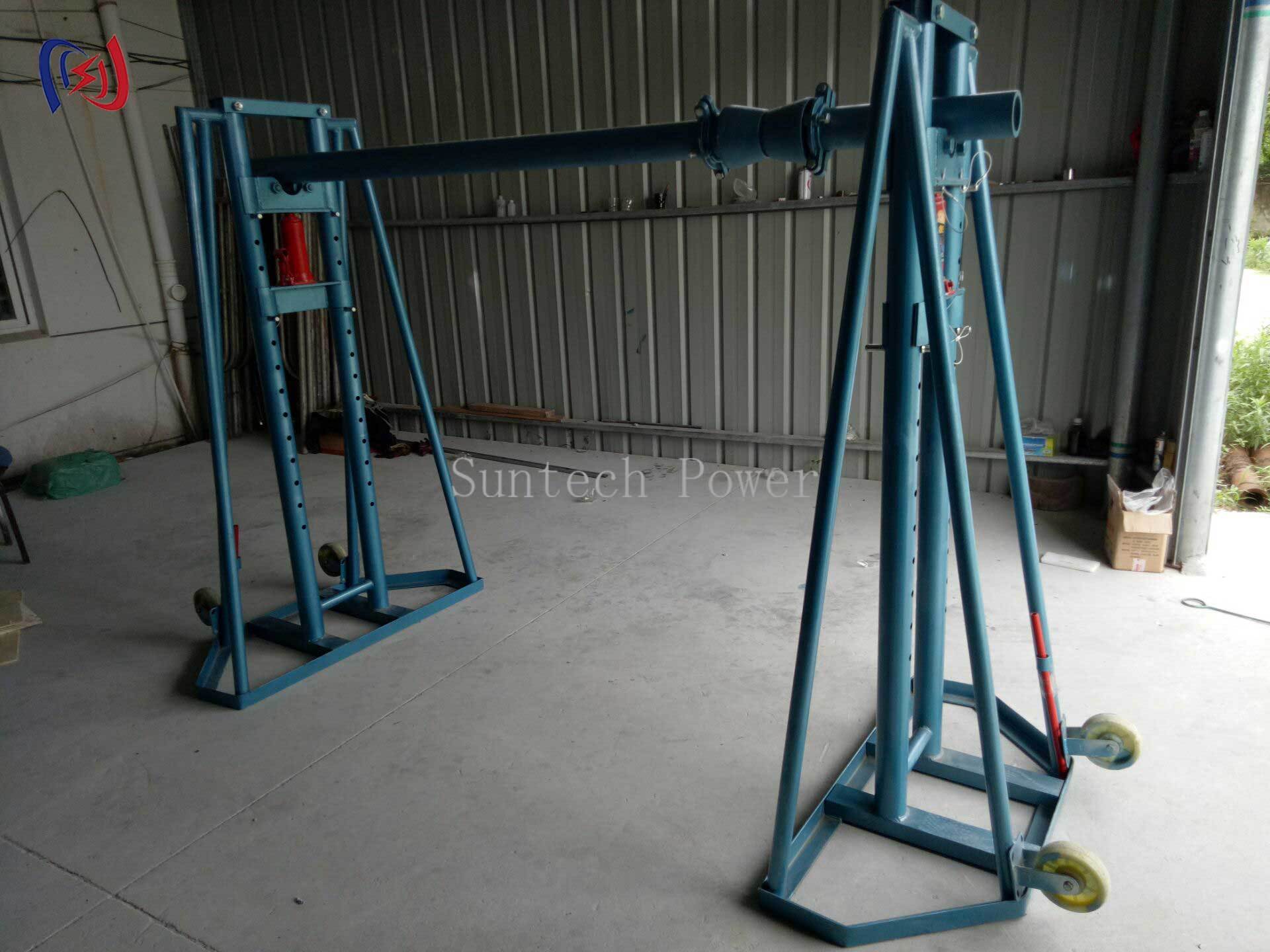

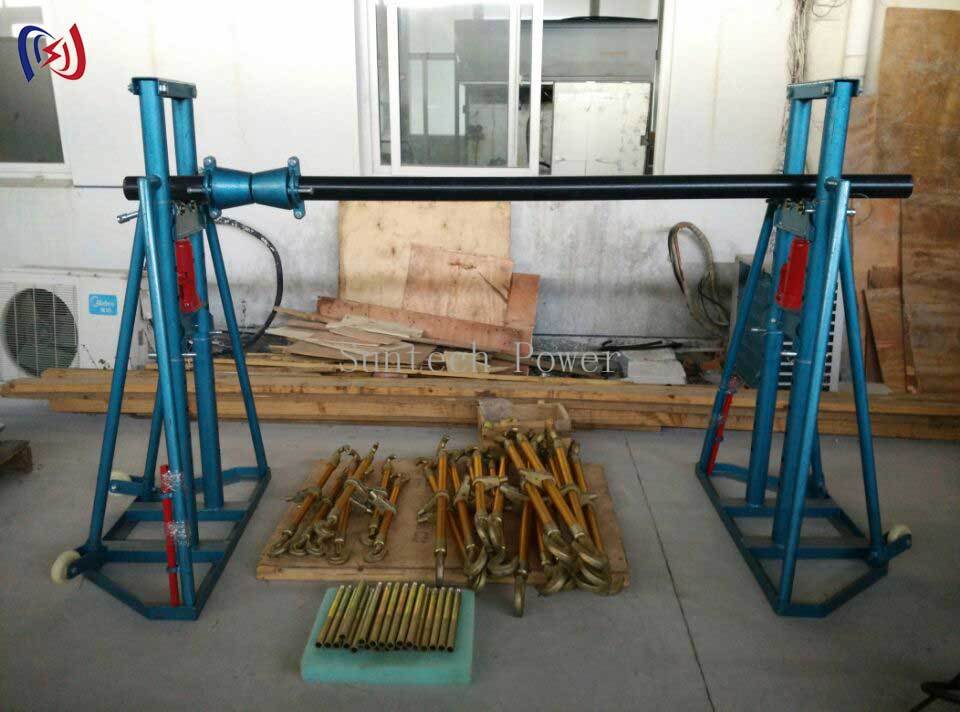

50-300KN حمولة 2400-5000mm موصل الدراموس موقف

منتوج وصف

حامل بكرة الكابلات الهيدروليكي للمناولة الآمنة والفعالة لأسطوانات الكابلات الكهربائية الثقيلة

حامل بكرة الكابلات الهيدروليكي هو حل مصمم خصيصًا لمناولة المواد يرفع أسطوانات الكابلات والموصلات الثقيلة من مستوى الأرض إلى ارتفاع عمل آمن باستخدام مضخة هيدروليكية يدوية. مثبت على هيكل فولاذي عالي الشد معزز ومتوفر بستة تصنيفات للحمل من 50KN إلى 300KN، يسمح لعامل واحد بتحديد ورفع وسحب الأسطوانات التي يصل قطرها إلى 5000 مم والتي تتطلب بخلاف ذلك رافعة وطاقم كامل.

مصمم حول أعمال مد الكابلات الفعلية

نظام الرفع الهيدروليكي: مضخة يدوية قوية واسطوانة ترفع الأسطوانة عن الأرض بأقل جهد، مما يلغي الرفع والتدحرج اليدوي الذي يسبب معظم إصابات الظهر والسحق في الموقع.
أذرع قابلة للتعديل تستوعب فتحات قلب الأسطوانة من 76 مم إلى 200 مم وتثبت الأسطوانة بإحكام طوال عملية السحب.
فرامل مدمجة تطبق توترًا خلفيًا دقيقًا بحيث يتم تغذية الكابل بشكل متساوٍ دون ارتخاء أو تجعد أو تجاوز.
عجلات هوائية شديدة التحمل تسمح لشخص واحد بتحريك حامل محمل عبر الأسطح غير المستوية ومحاذاته مع اتجاه السحب.
إطار معزز: يتم مضاعفة اللحام عند كل نقطة إجهاد، ويحافظ المهد الواسع والمنخفض على استقرار الوحدة تحت الحمل المقنن بالكامل.

المواصفات الفنية

رقم الصنف.	الموديل	الحمل المقنن (KN)	قطر البكرة (مم)	عرض البكرة (مم)	فتحة القلب (مم)	الوزن (كجم)
21346	SI-5	50	بحد أقصى 2400	بحد أقصى 1600	76-103	172
21347	SI-10	100	بحد أقصى 2700	بحد أقصى 1700	120-135	230
21348	SI-10A	100	بحد أقصى 3400	بحد أقصى 1900	120-135	230
21349	SI-16	160	بحد أقصى 4000	بحد أقصى 2500	125-200	325
21343	SI-20	200	بحد أقصى 4000	بحد أقصى 2500	135-160	450
21344	SI-30	300	بحد أقصى 5000	بحد أقصى 3100	160-200	600

مراقبة الجودة والاختبار

يلتزم لحام الإطار بإجراء موثق، ويتم فحص كل هيكل للتأكد من استقامته على قالب قبل الطلاء. يتم اختبار الأسطوانات والمضخات الهيدروليكية تحت الضغط، ويتم اختبار كل وحدة مكتملة وظيفيًا من خلال دورة رفع كاملة قبل التعبئة. يتم الإنتاج تحت إدارة جودة معتمدة من ISO 9001، ويتم توفير سجل فحص المصنع مع كل شحنة.

التطبيقات النموذجية

مد خطوط النقل والتوزيع العلوية
تركيب الكابلات في المحطات الفرعية ومناطق التبديل
مشاريع سحب الكابلات تحت الأرض وفي الأنابيب
أعمال شبكات السكك الحديدية والاتصالات الرئيسية
كابلات الطاقة للمصانع ومزارع الرياح

الدعم المصنعي وضمان المشتري

أسعار مباشرة من المصنع بدون هامش ربح طبقات تجارية
يتوفر OEM و ODM بتصنيفات حمل وألوان وعلامات تجارية مخصصة
رسومات فنية وحسابات أحمال مقدمة قبل الطلب
مضخات هيدروليكية وأذرع وعجلات احتياطية مخزنة
ضمان محدود لمدة 12 شهرًا على المكونات الهيدروليكية

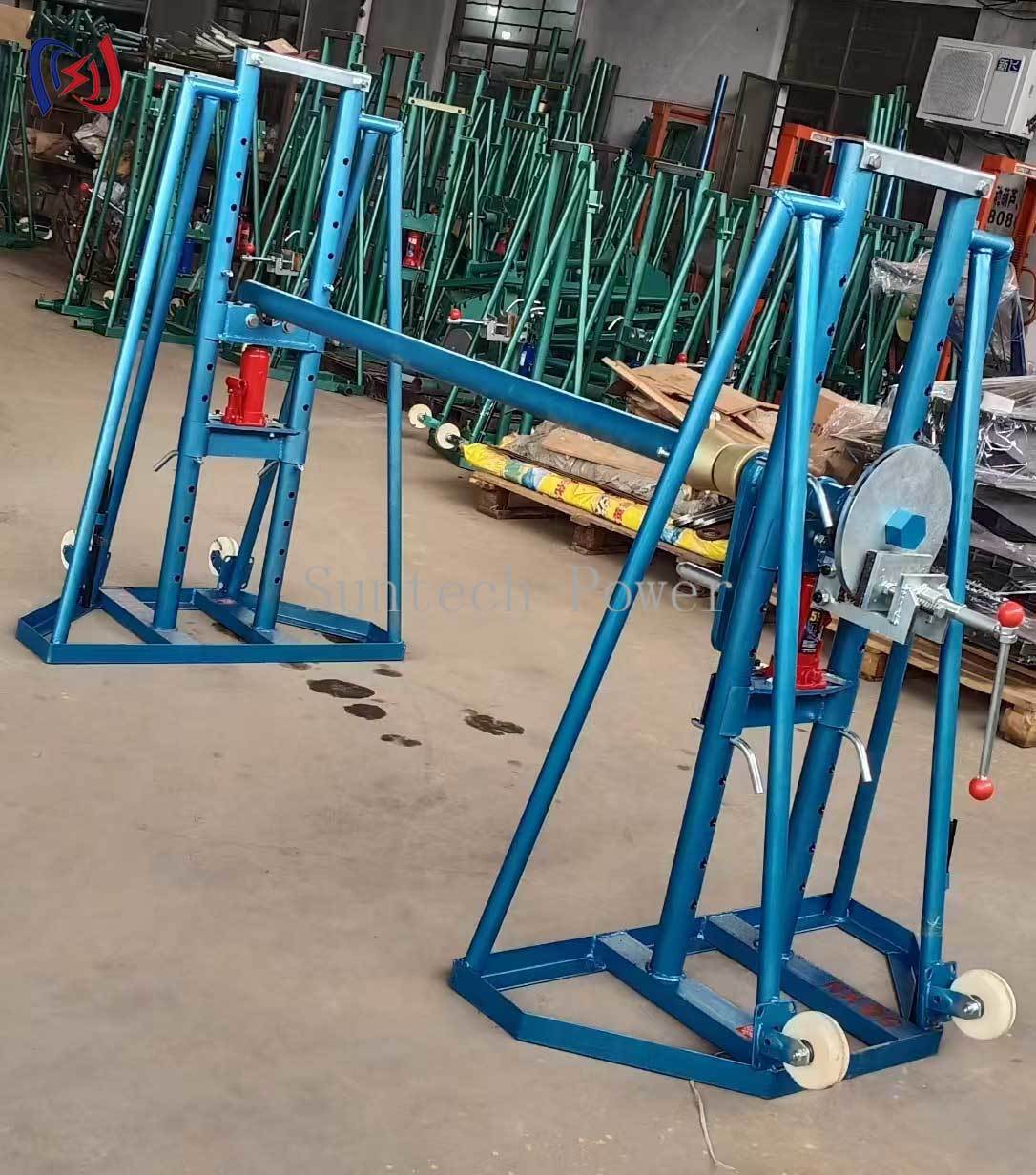

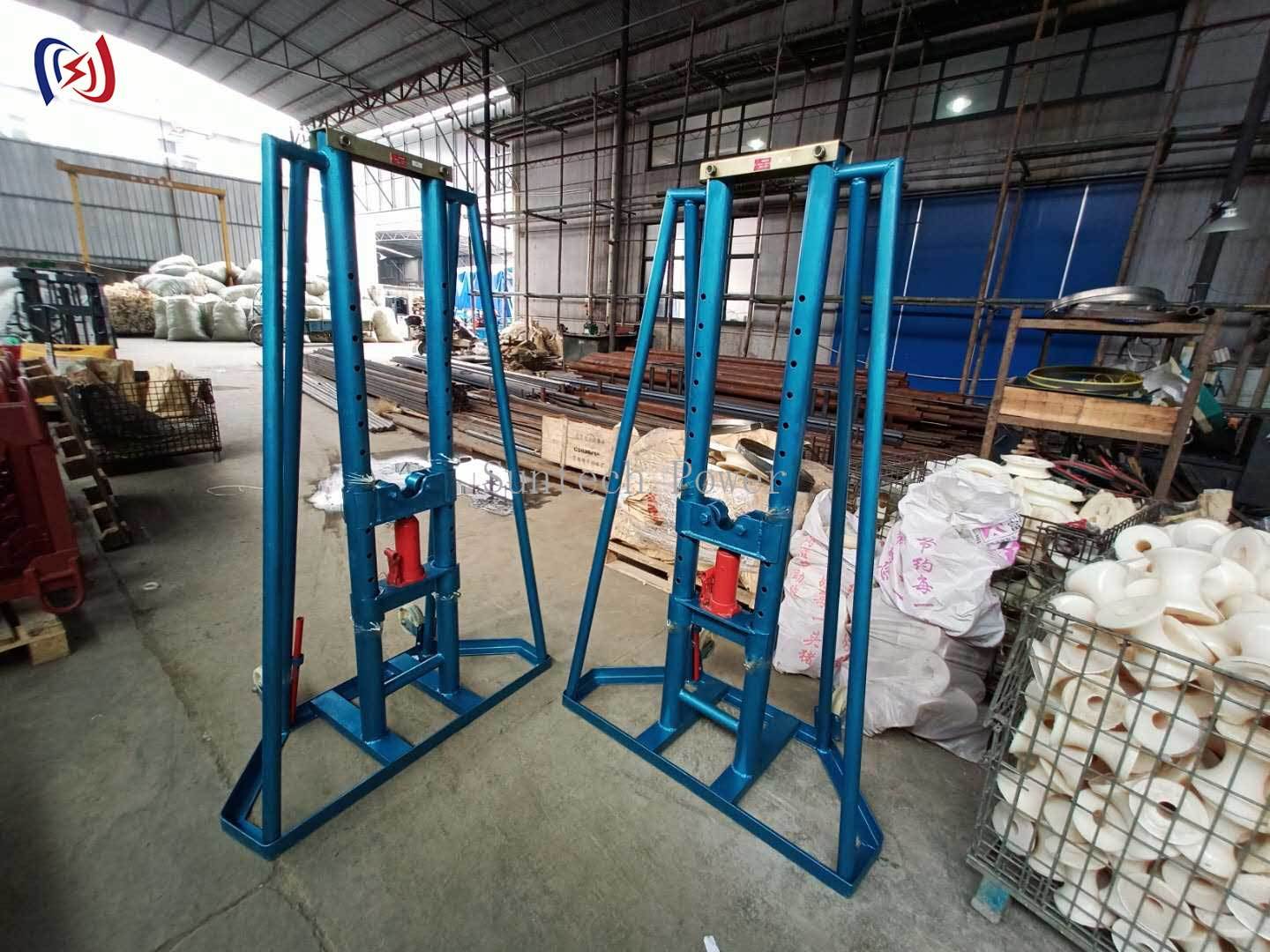

50-300KN حمولة 2400-5000mm موصل الدراموس موقف

أخبرنا بقطر الأسطوانة وعرضها وفتحة القلب وتصنيف الحمل المطلوب، وسيوصي مهندسونا بالنموذج المناسب ويؤكدون عرض أسعار مباشر من المصنع في غضون يوم عمل واحد.
