وصلات شبكة الكابلات 10-30KN لإنهاء خطوط النقل
نظرة عامة على المنتج

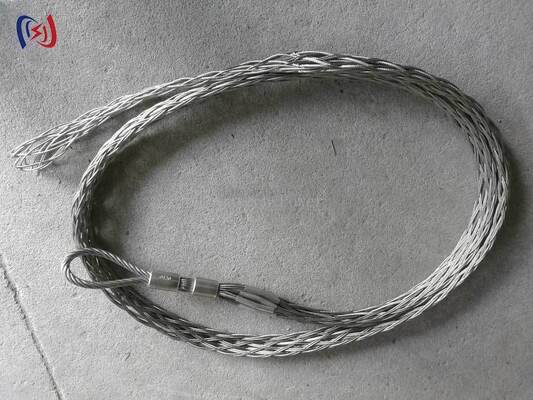

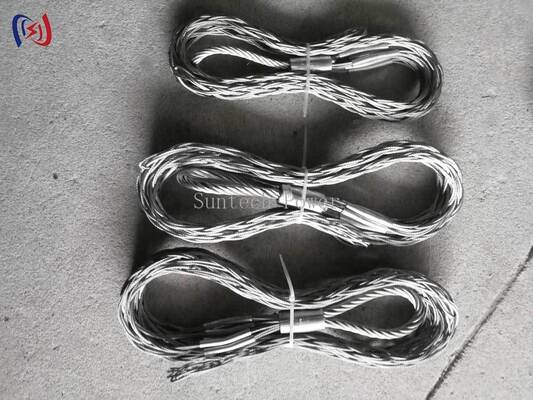

توفر وصلات شبكة الكابلات من سلسلة SWL اتصالات طرفية موثوقة لتركيب كابلات الطاقة، مع أحمال مقدرة تتراوح بين 10-30KN وقطر كابلات قابل للتطبيق يتراوح بين Φ12-150 مم. توفر الشبكة الفولاذية عالية الشد مع هيكل طوق مقوى قبضة موحدة بزاوية 360 درجة، بينما يناسب الطلاء المقاوم للتآكل المجلفن بالغمس الساخن البيئات الساحلية. يستخدم على نطاق واسع لإنهاء الخطوط الهوائية، وتوصيلات كابلات المحطات الفرعية، ووصلات الكابلات تحت الأرض.
المواصفات الفنية
|
رقم الصنف. |
الموديل |
قطر الكابل القابل للتطبيق (مم) |
الحمل المقدر (KN) |
الوزن (كجم) |
|
21361 |
SWL-16 |
Φ12-16 |
10 |
0.8 |
|
21362 |
SWL-20 |
Φ16-20 |
10 |
0.8 |
|
21363 |
SWL-25 |
Φ20-25 |
15 |
1.0 |
|
21364 |
SWL-37 |
Φ25-37 |
15 |
1.0 |
|
21365 |
SWL-50 |
Φ37-50 |
15 |
1.0 |
|
21366 |
SWL-60 |
Φ50-60 |
25 |
2.4 |
|
21367 |
SWL-80 |
Φ60-80 |
25 |
2.4 |
|
21368 |
SWL-100 |
Φ80-100 |
25 |
2.4 |
|
21369 |
SWL-120 |
Φ100-120 |
30 |
2.6 |
|
21370 |
SWL-150 |
Φ120-150 |
30 |
2.6 |
التطبيقات
· إنهاء خطوط النقل الهوائية
· توصيلات كابلات المحطات الفرعية
· وصلات وسحب الكابلات تحت الأرض
· الإصلاح الطارئ وتثبيت الكابلات المؤقت
مزايا المنتج
· قبضة شبكة أسلاك متشابكة بزاوية 360 درجة —تقوم شبكة الأسلاك الفولاذية المتشابكة بإمساك الكابل من جميع الاتجاهات بضغط موحد، مما يمنع تلف الكابل أثناء السحب.
· قوة تثبيت أقوى بنسبة 40% —قوة التثبيت أقوى بنسبة 40% من الموصلات التقليدية، والتركيب أسرع بنسبة 30%.
· فولاذ مقاوم للصدأ عالي الشد مع طوق مقوى —يضمن هيكل الطوق المقوى اتصالاً موثوقًا ودائمًا للكابلات Φ12-150 مم.
· طلاء مجلفن بالغمس الساخن —الطلاء المقاوم للتآكل يناسب بشكل خاص البيئات الساحلية والخدمة الخارجية طويلة الأمد.
