وصلة دوارة شديدة التحمل 5-250KN لمد خطوط النقل
نظرة عامة على المنتج

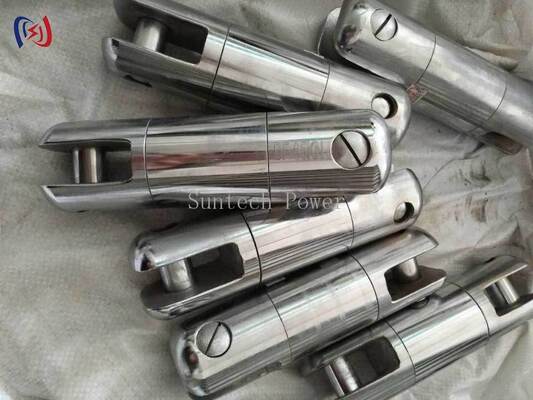

وصلة الدوران شديدة التحمل من سلسلة SLX هي مكون اتصال دوار رئيسي لإنشاء وصيانة خطوط النقل، مع أحمال مقدرة من 5KN إلى 250KN. تدعم الدوران بزاوية 360 درجة لتغيير اتجاه وضع الكابل بسلاسة وتقليل الالتواء. تتميز بجسم فولاذي مطروق مع نظام محامل مقوى، وآلية قفل وتصميم حماية الكابل، وتستخدم على نطاق واسع في مد الخطوط الهوائية، وسحب الكابلات تحت الأرض، وتوصيل معدات المحطات الفرعية.
المواصفات الفنية
|
رقم الصنف. |
الموديل |
الحمل المقدر (KN) |
الحجم الرئيسي (مم) |
الوزن (كجم) |
|
17121 |
SLX-0.5 |
5 |
19 |
0.20 |
|
17122 |
SLX-1 |
10 |
30 |
0.40 |
|
17123 |
SLX-2 |
20 |
35 |
0.55 |
|
17124 |
SLX-3 |
30 |
37 |
0.65 |
|
17125 |
SLX-5 |
50 |
42 |
1.50 |
|
17126 |

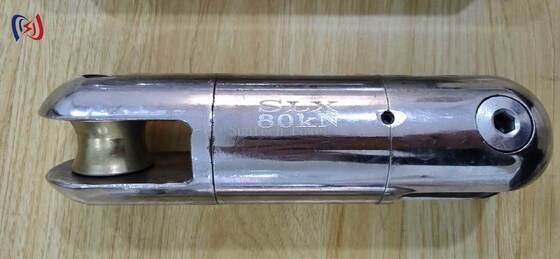

SLX-8 |
80 |
57 |
2.40 |
|
17127 |
SL130 |
130 |
62 |
3.50 |
|
17128 |
SL180 |
180 |
75 |
7.20 |
|
17129 |
SL250 |
250 |
85 |
10.5 |
|
17130 |
SL250V |
250 |
80 |
8.0 |
التطبيقات
· مد وصيانة خطوط النقل الهوائية
· سحب ووضع الكابلات تحت الأرض
· توصيل معدات المحطات الفرعية
· تغيير الاتجاهات في مسار الكابل لمنع الالتواء
مزايا المنتج
· قدرة دوران 360 درجة — الدوران السلس يقلل من التواء الكابل ويحافظ على محاذاة الموصل أثناء عمليات المد والسحب.
· جسم فولاذي مطروق مع محامل مقواة — جسم فولاذي مطروق يتحمل أحمالًا قصوى تصل إلى 250KN، مع نظام محامل مقوى لمتانة شديدة التحمل.
· حواف دائرية صديقة للكابل — الحواف الدائرية تمنع تآكل غلاف الكابل وتحمي أسطح التلامس أثناء السحب.
آلية قفل وتصميم أمان — آلية القفل تمنع الفصل العرضي، مع علامات أمان عالية الوضوح ومحامل ذاتية التشحيم لعمر خدمة طويل.
