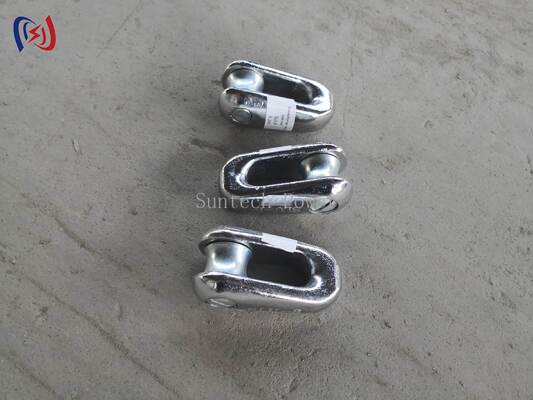

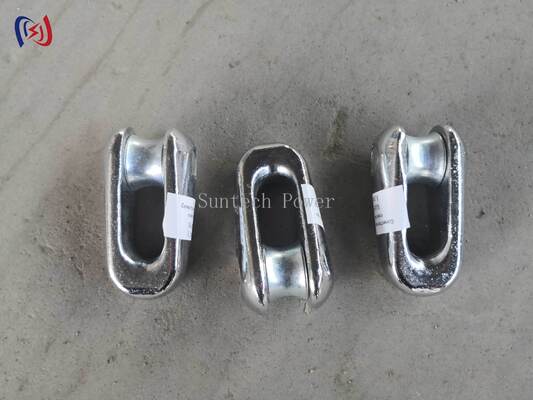

وصلات ثابتة لخطوط نقل الطاقة 10-250KN فولاذ سبائكي
نظرة عامة على المنتج
وصلات SLU الثابتة هي مكونات توصيل هيكلية رئيسية في أنظمة نقل الطاقة، مع أحمال مقدرة من 10KN إلى 250KN. تُستخدم لتوصيلات هياكل الأبراج، وتركيب الأذرع المتقاطعة، وتثبيت سلاسل العوازل، وأنظمة الدعم المؤقتة. مصنوعة من فولاذ سبائكي عالي الجودة مع تشغيل دقيق ومعالجة مقاومة للتآكل بالطلاء الساخن بالغمس، تضمن أسطح التلامس المتطابقة بدقة توزيعًا متساويًا للحمل وسلامة هيكلية موثوقة.
المواصفات الفنية
|
الموديل |
أ (مم) |
ب (مم) |
ج (مم) |
د (مم) |
د (مم) |
هـ (مم) |
الحمل المقدر (KN) |
الوزن (كجم) |
|

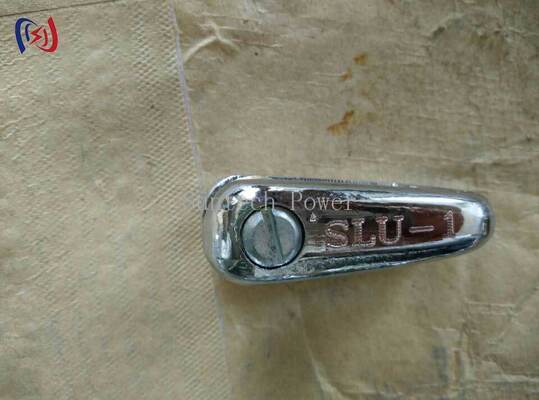

SLU-1 |
36 |
68 |
18 |
10 |
14 |
29 |
10 |
0.2 |
|
SLU-3 |
37 |
76 |
20 |
12 |
17 |
31 |
30 |
0.22 |
|

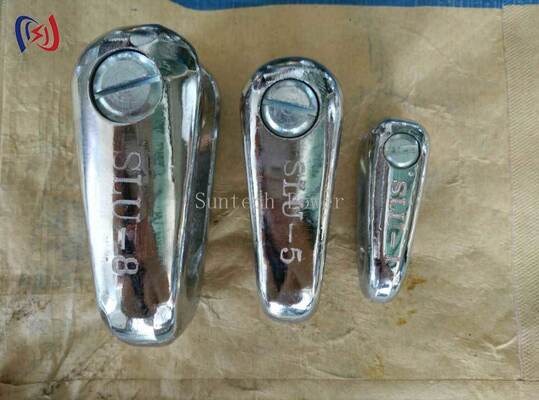

SLU-5 |
50 |
96 |
23 |
18 |
19 |
42 |
50 |
0.6 |
|
SLU-8 |
56 |
110 |
28 |
20 |
22 |
50 |
80 |
0.8 |
|
SLU-10 |
59 |
126 |
30 |
22 |
26 |
54 |
100 |
1.2 |
|
SLU-13 |
61 |
134 |
32 |
24 |
27 |
56 |
130 |
1.3 |
|
SLU-15 |
63 |
138 |
37 |
27 |
28 |
58 |
150 |
1.4 |
|
SLU-25 |
80 |
178 |
44 |
30 |
35 |
72 |
250 |
3.0 |
|
SLU-28 |
80 |
178 |
44 |
30 |
35 |
72 |
280 |
3.0 |
|
SLU-32 |
85 |
186 |
42 |
30 |
38 |
80 |
320 |
3.9 |
التطبيقات
· توصيلات هياكل الأبراج في خطوط النقل
· تركيب وتثبيت الأذرع المتقاطعة
· توصيلات سلاسل العوازل
· أنظمة الدعم المؤقتة أثناء الإنشاء
مزايا المنتج
· أسطح تلامس مشغلة بدقة — توزيع حمل متساوٍ عبر الوصلة، مع الحفاظ على سلامة هيكلية كاملة وموثوقة تحت أحمال 10-320KN.
· فولاذ سبائكي عالي الجودة مع نقاط إجهاد معززة — مقوى عند نقاط الإجهاد الحرجة لضمان المتانة في توصيلات خطوط النقل الدائمة.
· طلاء بالغمس الساخن + طلاء مقاوم للعوامل الجوية — أداء ممتاز مقاوم للتآكل لعقود من الخدمة الخارجية على الأبراج.
· قفل آمن وتجميع سريع — خيار مخطط عزل غير موصل وآلية قفل آمنة، مع ثقوب مسبقة وفتحات تحديد لتجميع سريع.
