منضدة اختبار متكاملة للمحولات الأوتوماتيكية بالكامل وأنظمة اختبار شاملة لمحولات الطاقة
I. وصف المنتجات والتطبيق
قبل وبعد تصنيع أو صيانة محولات الطاقة، يلزم إجراء فحص الجودة الروتيني الضروري وعناصر الاختبار.
تم تصميم أنظمة الاختبار الشاملة لمحولات الطاقة واستخدامها لغرض الاختبار المذكور أعلاه.وفقًا لمتطلبات عناصر الاختبار المختلفة لطلب العميل، فإنه يعتمد برنامجًا شاملاً ومعياريًا مع كمبيوتر PLC ويدمج مقياس التيار الإضافي ومقياس الجهد ومقياس الطاقة ليكون منضدة اختبار من نوع جسم واحد، مما يؤدي إلى تحسين كفاءة الاختبار وقابلية التطبيق والاختبار بشكل كبير دقة.يمكنه تشكيل تقرير الاختبار وحفظه تلقائيًا، وطباعة التقرير بواسطة طابعة خارجية.
يمكن لأنظمة الاختبار الانتهاء من عناصر الاختبار بما في ذلك ما يلي:
1.1 عناصر الاختبار الرئيسية داخل النظام
1.2 عناصر الاختبار المساعدة خارج النظام
1.3القدرة على التخصيص لاختبار محولات الطاقة
|
غرض |
نطاق القياس |
خطأ نسبي |
|
الجهد االكهربى |
0.1-600 فولت |
± (0.2% قراءة + نطاق 0.1%) |
|
حاضِر |
0.1-200A |
± (0.2% قراءة + نطاق 0.1%) |
|
قوة |
يو * أنا |
± (0.2% قراءة + نطاق 0.1%) |
|
عامل القوى |
0.1-0.9999 |
±3 أرقام |
|
مزود الطاقة |
تيار متردد 220 فولت ±10% 50 هرتز ±2% | |
|
حالة التشغيل |
نطاق درجة حرارة العمل 0-40 درجة مئوية الرطوبة النسبية 30%-90% |
|
|
البعد المخطط التفصيلي |
التخصيص |
|
|
وزن |
التخصيص |
|
ثانيا.يتضمن نظام الاختبار ثلاثة أجزاء رئيسية
محطات مراقبة نظام اختبار المحولات المتكاملة (أو أسماء خزانة المراقبة وأخذ العينات) ؛
خزانة التحكم في نظام الاختبار المتكامل للمحولات (أو الأسماءخزانة التحكم المساعدة);

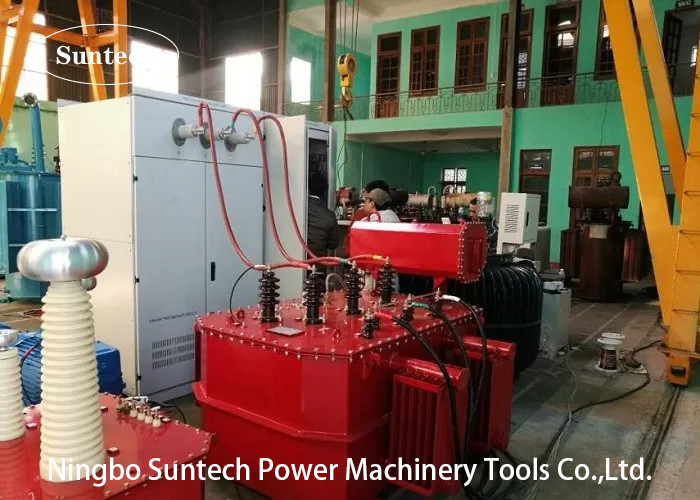

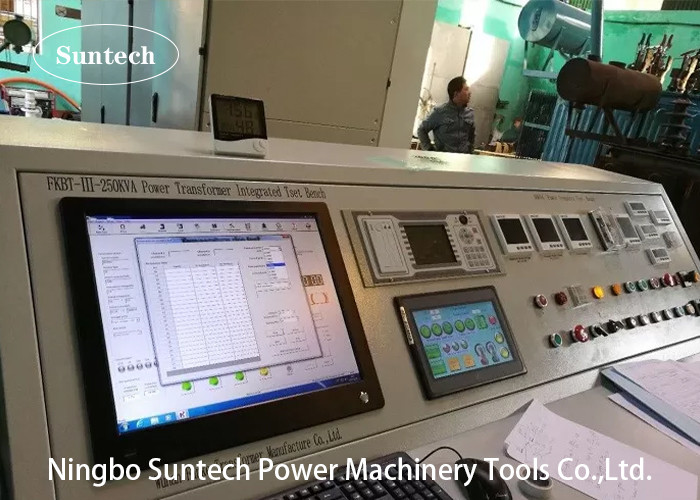

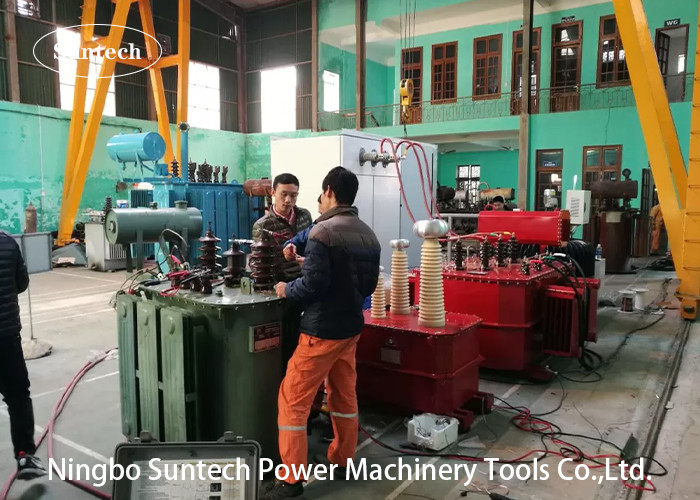

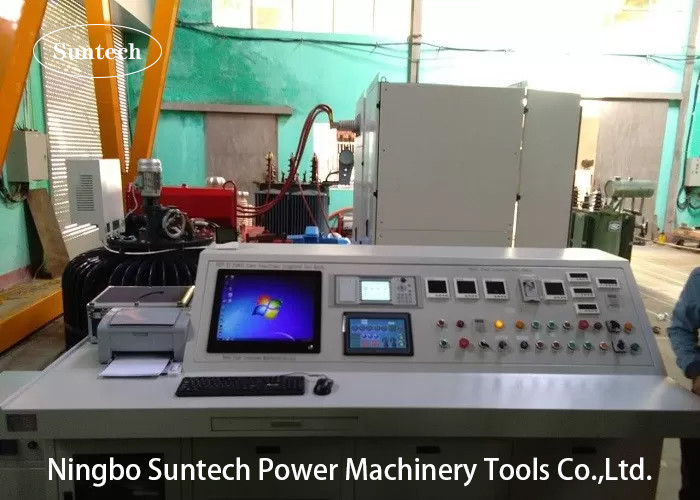

منصة تشغيل نظام اختبار المحولات المتكاملة (أو منصة اختبار الأسماء) ؛
ثالثا.الهيكل العالمي وميزات الوظيفة
VI.تطبيق الموديل FKBT-III-250KVA (على سبيل المثال)
4.1. يتم تطبيق النظام لاختبار محولات الطاقة ومواصفات المحولات التي تم اختبارها.على النحو التالي:
4.2 يحتوي النظام على وظائف الاختبار التالية:
| SN. | عناصر الاختبار | اختبار في المشتري'الجانب | اختبار في العميل'الجانب |
| 1 | لا يوجد اختبار ميزة التحميل لمحولات الطاقة | √ | √ |
| 2 | اختبار ميزة فقدان الحمل لمحولات الطاقة | √ | √ |
| 3 | اختبار تحمل الجهد الترددي لمحولات الطاقة | √ | √ |
| 4 | اختبار تحمل الجهد المستحث بثلاثة ترددات مضاعفة لمحولات الطاقة | √ | √ |
| 5 | اختبار نسبة اللف والقطبية لملف محولات الطاقة | √ | √ |
| 6 | اختبار مقاومة التيار المستمر لملفات محولات القدرة | √ | √ |
| 7 | اختبار ارتفاع درجة الحرارة لمحولات الطاقة | √ | √ |
4.3 المعيار المرجعي
| غيغابايت 1094.1 —— 1996 | محولات الطاقة الجزء 1: عام |
| غيغابايت 1094.2 —— 1996 | محول القدرة الجزء الثاني: ارتفاع درجة الحرارة |
| غيغابايت 1094.3 —— 1996 | محول الطاقة الجزء 3: مستوى العزل واختبار العزل وفجوة الهواء العازلة الخارجية |
| GB/T 1094.10 —— 2003 | قياس مستوى الصوت لمحول الطاقة |
| غيغابايت / تي 6451 —— 1999 | المعلمات والمتطلبات الفنية لمحولات الطاقة المغمورة بالزيت ثلاثية الطور |
| غيغابايت 1094.11 —— 2007 | محول الطاقة من النوع الجاف |
| جيجابايت/ت 10228--2008 | المعلمات والمتطلبات الفنية لمحولات الطاقة من النوع الجاف |
| GB/T 15164 —— 1994 | المبادئ التوجيهية لتحميل محولات الطاقة المغمورة بالزيت |
| غيغابايت / تي 507 —— 2002 | قياس جهد انهيار الزيت العازل |
| IEC60076-1 ~5 | محول الطاقة |
| IEC60726 | محول الطاقة من النوع الجاف |
4.4.التكوين ونطاق العرض للتصدير
| القضية رقم. | اسم المكونات والمواصفات في العلبة الخشبية | الكمية | طَرد |
شمال غرب (كجم) |
غيغاواط (كلغ) |
الطول*العرض*الارتفاع (مم) |
مقدار (م3) |
| 8-1 |
منضدة اختبار متكاملة لمحولات الطاقة، الموديل: FKBT-III-250KVA بما في ذلك الجهاز المضيف والمكونات الضرورية والأسلاك وملحقات الاختبار وما إلى ذلك |
1 قطعة | حقيبة خشبية | 1100 | 1250 | 2500*1080*1460 | 3.942 |
| 8-2 |
وحدة التحكم المساعدة LV، طراز FKBT-III، بما في ذلك كمبيوتر التحكم الصناعي مع برنامج اختبار احترافي وكابلات اختبار جزئية |
1 قطعة | حقيبة خشبية | 650 | 700 | 1100*1050*2430 | 2.842 |
| 8-3 | وحدة تحكم مساعدة HV ودقة HV CT & PT، بما في ذلك كابلات اختبار الأجزاء | 1 قطعة | حقيبة خشبية | 700 | 750 | 1300*1130*2430 | 3.614 |
| 8-4 |
منظم الجهد الكهربائي من النوع التعريفي (نوع ثلاث مراحل)، الموديل TSJA-250kVA |
1 قطعة | حقيبة خشبية | 1510 | 1600 | 1265*1265*1700 | 2.721 |
| 8-5 | وحدة توليد التردد المتوسط موديل FKBF-40kVA | 1 قطعة | حقيبة خشبية | 620 | 650 | 1830*600*900 | 0.989 |
| 8-6 | خزانة خطية لاختبار ارتفاع درجة الحرارة واختبار فحص درجة الحرارة البيئية ومسبار أخذ عينات درجة الحرارة | 1 قطعة | حقيبة خشبية | 165 | 200 | 550*580*810 | 0.259 |
| 8-7 |
محول الاختبار المتوسط (نوع ثلاث مراحل)، الموديل: YDJ-250kVA/2;3;6;12kV/0.6kV |
1 قطعة | حقيبة خشبية | 2900 | 3150 | 1910*1850*2000 | 7.067 |
| 8-8 |
مجموعة محولات الاختبار المغمورة بالزيت CQSB(ي)-40KVA/50.75.100KV |
1 قطعة | حقيبة خشبية | 550 | 600 | 1120*860*1610 | 1.551 |
| المجموع: | 8 حالات | 8235 كلغ | 8950 كلغ | 22.985 م3 | |||
