أنظمة اختبار الجهد مع محول من نوع الأسطوانة ، قياس الفراغ الجزئي
I. وصف المنتجات وتطبيقها:

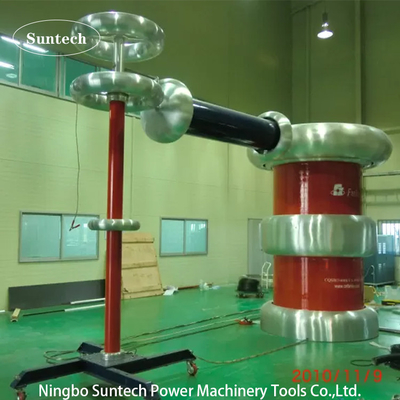

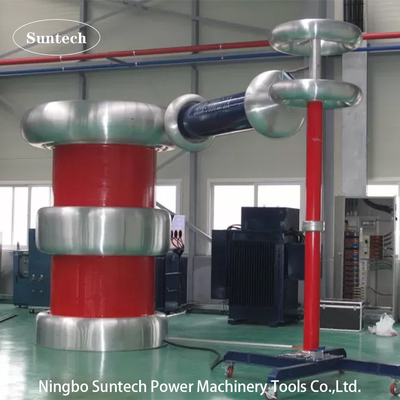

نظام اختبار الجهد مع نوع الأسطوانة يستخدم في اختبار المنتجات الكهربائية عالية الجهد والمكونات في قاعة اختبار HV ، مثل كابلات HV ومحولات الطاقة ،أجهزة التبديل المعزولة بالغازالمواد العازلة.
مع نطاق التطبيق الواسع ، يمكن تطبيقه عادة في اختبار الاختبار الروتيني لفحص جودة المنتجات عالية الجهد ، والذي يتضمن اختبار التردد الكهربائي AC مقاومة الجهد ،الكشف عن PD واختبار مدة طول الكابلهذه الأنظمة مناسبة بشكل خاص للاختبارات التي تتطلب جهد ثابت حتى إذا تغيرت الحمل تحت الجهد (كورونا،اختبارات الرطوبة والتلوث) أو عندما تكون الحملة محفزة (محولات الجهد المحفزة). مقسم الجهد من النظام لديه محطة اقتران من إشارة PD ، من خلال مجهزة مع 2 أو 4 قنوات تحليل PD (اختياري) ، يمكن تحقيق الكشف عن PD للكائن الاختبار.

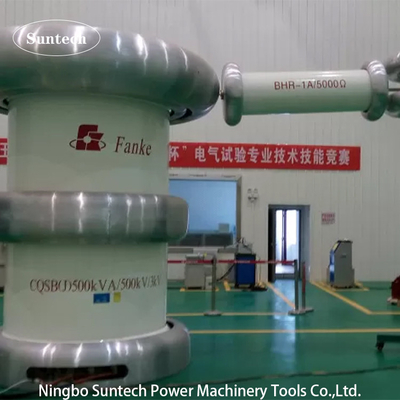

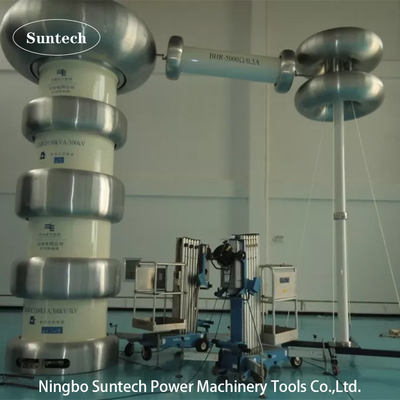

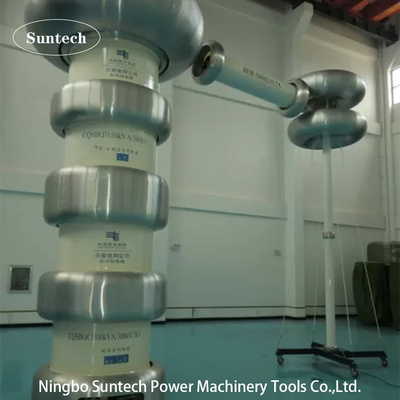

نموذج CQSB-300KVA/600KV لديه اثنين من محولات الاختبار النوع الأسطوانة قابل للتراكم في الاتصال بالسلسلة للجهد الاختبار الخروج 600KV وتيار الاختبار 0.5A. دورة العمل هي 60 دقيقة على ، 60 دقيقة خارج ،
حتى الآن ، هذه مجموعة الاختبار قد شكلت العديد من النماذج المسلسلة المختلفة وفقا لتطبيقات الاختبار مختلفة مقاومة الضغط. يمكن رؤية النموذج نفسه النموذج النموذجي الآخر في البند التالي.
المكونات الرئيسية:
| SN | اسم المكونات | النوع والمواصفات | كمية. | كل وزن | كل بعد |
| 1 | وحدة التحكم | FKGB-300KVA | قطعة واحدة | 180 كجم | 1200*420*820mm |
| 2 | خزانة لتنظيم الجهد الكهربائي | DT-300KVA | قطعة واحدة | 2500 كجم | 1100*1050*1250ملم |
| 3.1 | أولاًنوع الأسطوانة القابلة للتراكم محول اختبار | CQSB-600KVA/300KV | قطعة واحدة | 3000 كجم | D1200*H2800mm |
| 3.2 | الثانينوع الأسطوانة القابلة للتراكم محول اختبار | CQSB-300KVA/300KV | قطعة واحدة | 2400 كجم | D1200*H2500mm |

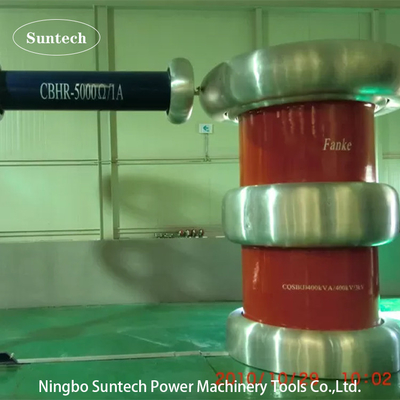

| 4 | مقاومة الحماية | BHR-0.5A/600KV | قطعة واحدة | 120 كجم | D380*L850mm |
| 5 | مقسمات الجهد مع سعة الارتباط | TJF-600KV/500pF | 1 مجموعة | 200كيلوغرام | D320*H6000mm |
| 6 | ملحقات الاختبار الخاصة | ||||
| الملاحظة: الطلب الخاص يمكن أن يكون حسب الطلب. | |||||
III. صورة اتصال الاختبار (على سبيل المثال: النموذج CQSB-500KVA/500KV):
IV. ميزة التكنولوجيا
بيانات تقنية عامة:
المكونات الاختيارية الأخرى
VII. النموذج النموذجي الآخر
1.نوع محول واحد:
| النموذج |
السعة الاسمية (KVA) |
إمدادات دخول LV ((KV) | الجهد الخارجي الاسمي ((KV) |
أبعاد محول الأسطوانة D × H ((ملم) |
الوزن (كيلوغرام) |
| CQSB-1.5KVA/50KV | 1.5 | 0.22 | 50 | φ430*580 | 65 |
| CQSB-2.5KVA/50KV | 2.5 | 0.22 | 50 | φ280*500 | 70 |
| CQSB-3KVA/50KV | 3 | 0.22 | 50 | φ300*510 | 72 |
| CQSB-5KVA/50KV | 5 | 0.22 | 50 | φ460*580 | 110 |
| CQSB-5KVA/100KV | 5 | 0.22 | 100 | φ640*820 | 130 |
| CQSB-10KVA/100KV | 10 | 0.22 | 100 | φ620*850 | 160 |
| CQSB-50KVA/100KV | 50 | 0.4 | 100 | φ725*1100 | 500 |
| CQSB-12KVA/120KV | 12 | 0.38 | 120 | φ750*1230 | 380 |
| CQSB-15KVA/150KV | 15 | 0.38 | 150 | φ820*1220 | 500 |
| CQSB-20KVA/200KV | 20 | 0.38 | 200 | φ1080*1700 | 900 |
| CQSB-50KVA/250KV | 50 | 0.38 | 250 | φ1460*1520 | 1250 |
| CQSB-75KVA/250KV | 75 | 0.38 | 250 | φ1460*1780 | 1450 |
| CQSB-75KVA/500KV | 75 | 0.38 | 500 | φ2000*4850 | 6800 |
| CQSB-100KVA/100KV | 100 | 0.38 | 100 | φ1000*1250 | 800 |
| CQSB-100KVA/150KV | 100 | 0.38 | 150 | φ1410*1620 | 1700 |
| CQSB-100KVA/250KV | 100 | 0.6 | 250 | φ1100*1450 | 1550 |
| CQSB-125KVA/250KV | 125 | 0.38 | 250 | φ1540*2060 | 3460 |
| CQSB-150KVA/150KV | 150 | 0.6 | 150 | φ1420*1620 | 2200 |
| CQSB-2000KVA/500KV | 2000 | 3 | 500 | φ3000*4800 | 50000 |
2نوع محولات الأسطوانات القابلة للتراص:
| النموذج |
السعة الاسمية (KVA) |
إمدادات دخول LV ((KV) | الجهد الخارجي الاسمي ((KV) |
أبعاد محول الأسطوانة D × H ((ملم) |
الوزن (كيلوغرام) |
| CQSB-10KVA/2*50KV | 10 | 0.2 | 100 | φ410*980 | 200 |
| CQSB-25KVA/2*125KV | 25 | 0.38 | 250 | φ1250*2200 | 890 |
| CQSB-100KVA/2*200KV | 100 | 0.38 | 400 | φ1580*3650 | 2500 |
| CQSB-150KVA/2*150KV | 150 | 0.38 | 300 | φ1600*3200 | 3980 |
| CQSB-300KVA/2*150KV | 300 | 0.38 | 300 | φ1600*3800 | 4280 |
| CQSB-250KVA/2*250KV | 250 | 0.38 | 500 | φ2220*6100 | 11200 |
| CQSB-500KVA/2*250KV | 500 | 0.6 | 500 | φ2030*4600 | 18500 |
| CQSB-600KVA/2*300KV | 600 | 3 | 600 | φ3200*8000 | 19000 |
| CQSB-1200KVA/2*300KV | 1200 | 0.6 | 600 | φ3000*6200 | 28900 |
| CQSB-1250KVA/2*125KV | 1250 | 3 | 250 | φ4500*3200 | 14500 |
| CQSB-300KVA/2*300KV | 300 | 3 | 600 | φ2610*5600 | 10000 |
