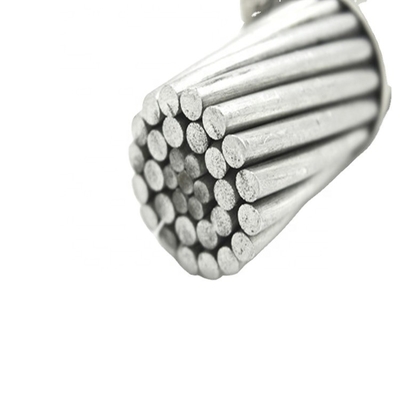

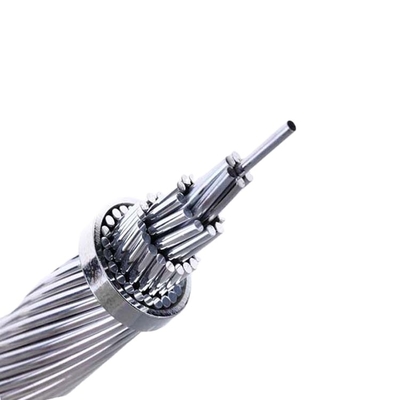

ما هو 397.5 كابل أيبيس ACSR؟
موصلات الألمنيوم المقوى بالفولاذ (ACSR) ، والمعروفة أيضًا باسم موصلات الألمنيوم العارية ، هي واحدة من أكثر الموصلات المستخدمة على نطاق واسع للنقل.397.5 مليون متر مكعب من كبل Ibis ACSR يتكون من طبقة واحدة أو أكثر من أسلاك الألمنيوم التي تقطعت بها السبل فوق قلب فولاذي عالي القوة يمكن أن يكون خيوطًا مفردة أو متعددة وفقًا للمتطلبات.يمكن أن يكون هناك مجموعات مختلفة من الجدل من أسلاك الفولاذ والألومنيوم مما يمنح المرونة للحصول على قدرة تحمل تيار مناسبة وقوة ميكانيكية للتطبيق.
ما هي مواصفات كابل 397.5 مليون متر مكعب من إيبيس ACSR؟
الحجم (AWG أو KCM): 397.5
التجديل (AL / STL): 25/7
بوصة القطر: الألومنيوم: 0.1236
بوصات القطر: فولاذ: 0.0961
قطر بوصة: صلب فولاذيّ: 0.2882
بوصات القطر: كابل OD: 0.783
الوزن رطل / 1000 قدم: ألومنيوم: 374.7
الوزن رطل / 1000 قدم: فولاذ: 171.9
الوزن رطل / 1000 قدم: الإجمالي: 546.6
٪ المحتوى: الألومنيوم: 68.53
٪ المحتوى: الفولاذ: 31.47
قوة كسر المعدل (رطل): 16300
OHMS / 1000 قدم: تيار مستمر عند 20 درجة مئوية: 0.0428
OHMS / 1000 قدم: تيار متردد عند 75 درجة مئوية: 0.052
السعة: 587 أمبير
ما هو تطبيق 397.5 كابل أيبيس ACSR؟
397.5 كابل Ibis ACSR مناسب للاستخدام في جميع الامتدادات العملية على الأعمدة الخشبية وأبراج النقل والهياكل الأخرى.تتراوح التطبيقات من خطوط نقل طويلة وعالية الجهد (EHV) إلى امتدادات الخدمة الفرعية عند التوزيع أو استخدام الفولتية في المباني الخاصة.
يتمتع موصل ACSR (موصل الألمنيوم المقوى بالفولاذ) بسجل خدمة طويل بسبب الاقتصاد والاعتمادية ونسبة القوة إلى الوزن.يتيح الوزن الخفيف والموصلية العالية للألمنيوم مع قوة النواة الفولاذية توترات أعلى ، وأقل ترهلًا ، وامتدادات أطول من أي بديل آخر.
ما هي معايير كابل 397.5 Ibis ACSR؟
سلك ألومنيوم ASTM B-230 ، 1350-H19 للأغراض الكهربائية
ASTM B-231 موصلات ألومنيوم ، متحدة المركز تقطعت بهم السبل
موصلات ألمنيوم ASTM B-232 ، متحدة المركز مجدولة ، مطلية بالفولاذ المقوى (ACSR)
ASTM B-341 السلك الفولاذي المطلي بالألمنيوم لموصلات الألمنيوم ، الفولاذ المقوى (ACSR / AZ)
ASTM B-498 سلك صلب مطلي بالزنك لموصلات الألمنيوم ، مقوى بالفولاذ (ACSR)
موصلات ACSR في المعيار الكندي
| اسم الرمز |
المساحة الكلية |
التجديل والقطر |
القطر الإجمالي التقريبي |
الكتلة الخطية |
قوة الشد المقدرة |
أقصى مقاومة للتيار المستمر عند 20 ℃ Ω / كم |
تقييم Cuttent |
| |
الألومنيوم |
صلب |
المجموع |
الألومنيوم |
صلب |
الألومنيوم |
صلب |
المجموع. |
|
| |
مم 2 |
مم 2 |
مم 2 |
مم |
مم |
مم |
كجم / كم |
كجم / كم |
كجم / كم |
daN |
|
أ |
| النمنمة |
8.34 |
1.39 |
9.73 |
6 / 1.33 |
1 / 1.33 |
3.99 |
22.9 |
10.8 |
33.7 |
308 |
3.43035 |
63 |
| الدخلة |
10.59 |
1.34 |
11.93 |
6 / 1.5 |
1 / 1.50 |
4.5 |
29 |
14 |
43 |
420 |
2.7139 |
67 |
| ديك رومى |
13.29 |
2.19 |
15.48 |
6 / 1.68 |
1 / 1.68 |
5.04 |
37 |
17 |
54 |
524 |
2.1586 |
78 |
| بجعة |
21.16 |
3.55 |
24.71 |
6 / 2.12 |
1 / 2.12 |
6.36 |
58 |
27 |
85 |
832 |
1.3557 |
105 |
| سوانتي |
21.16 |
5.35 |
26.5 |
7 / 1.96 |
1 / 2.61 |
6.53 |
58 |
42 |
100 |
1053 |
1.3557 |
104 |
| ابتلاع |
26.69 |
4.45 |
31.14 |
6 / 2.38 |
1 / 2.38 |
7.14 |
73.3 |
34.6 |
107.9 |
1021 |
1.07124 |
126 |
| عصفور |
33.61 |
5.61 |
39.22 |
6 / 2.67 |
1 / 2.67 |
8.01 |
92 |
44 |
136 |
1270 |
0.8535 |
139 |
| متفرق |
33.61 |
8.52 |
42.13 |
7 / 2.47 |
1 / 3.30 |
8.24 |
92 |
67 |
159 |
1611 |
0.8535 |
138 |
| روبن |
42.39 |
7.1 |
49.49 |
6 / 3.00 |
1 / 3.00 |
9 |
116 |
55 |
171 |
1585 |
0.6767 |
160 |
| غراب أسود |
53.48 |
8.9 |
62.38 |
6 / 3.37 |
1 / 3.37 |
10.11 |
147 |
69 |
216 |
1932 |
0.5364 |
183 |
| طائر السمان |
67.42 |
11.23 |
78.65 |
6 / 3.78 |
1 / 3.78 |
11.34 |
185 |
88 |
273 |
2362 |
0.4255 |
210 |
| حمامة |
85.03 |
14.19 |
99.22 |
6 / 4.25 |
1 / 4.25 |
12.75 |
233 |
110 |
343 |
2941 |
0.3373 |
241 |
| البطريق |
107.23 |
17.87 |
125.1 |
6 / 4.77 |
1 / 4.77 |
14.31 |
294 |
139 |
433 |
3706 |
0.2675 |
276 |
| جناح الشمع |
135.16 |
7.48 |
142.64 |
18 / 3.09 |
1 / 3.09 |
15.45 |
373 |
58 |
431 |
3027 |
0.2133 |
319 |
| الحجل |
135.16 |
22 |
157.16 |
26 / 2.57 |
7 / 2.00 |
16.28 |
374 |
172 |
546 |
5029 |
0.2143 |
323 |
| نعامة |
152 |
24.71 |
176.71 |
26 / 2.73 |
7 / 2.12 |
17.28 |
421 |
193 |
614 |
5652 |
0.1906 |
346 |
| ميرلين |
170.45 |
9.48 |
179.93 |
18 / 3.47 |
1 / 3.47 |
17.35 |
470 |
74 |
544 |
3823 |
0.1691 |
364 |
| لينيت |
170.45 |
27.81 |
198.26 |
26 / 2.89 |
7 / 2.25 |
18.31 |
472 |
217 |
689 |
6271 |
0.1699 |
371 |
| الصفارية |
170.45 |
39.81 |
210.26 |
30 / 2.69 |
7 / 2.69 |
18.83 |
473 |
311 |
784 |
7745 |
0.1704 |
372 |
| تشيكادي |
201.42 |
11. 16 |
212.58 |
18 / 3.77 |
1 / 3.77 |
18.85 |
555 |
87 |
642 |
4399 |
0.1431 |
403 |
| برند |
201.42 |
26.13 |
227.55 |
24 / 3.27 |
7 / 2.18 |
19.61 |
558 |
204 |
762 |
6469 |
0.1438 |
405 |
| أبو منجل |
201.42 |
32.77 |
234.19 |
26 / 3.14 |
7 / 2.44 |
19.88 |
558 |
256 |
814 |
7211 |
0.1438 |
403 |
| قبرة |
201.42 |
46.97 |
248.39 |
30 / 2.92 |
7 / 2.92 |
20.44 |
560 |
367 |
927 |
8869 |
0.1442 |
410 |
| البجع |
241.68 |
13.42 |
255.1 |
18 / 4.12 |
1 / 4.14 |
20.7 |
666 |
105 |
771 |
5216 |
0.1193 |
449 |
| رمش |
241.68 |
31.29 |
272.97 |
24 / 3.58 |
7 / 2.39 |
21.49 |
670 |
245 |
915 |
7666 |
0.1199 |
454 |
| هوك |
241.68 |
39.42 |
281.1 |
26 / 3.44 |
7 / 2.67 |
21.79 |
670 |
308 |
978 |
8665 |
0.1199 |
455 |
| دجاجة |
241.68 |
56.39 |
298.07 |
30 / 3.20 |
7 / 3.20 |
22.4 |
671 |
441 |
1112 |
10534 |
0.1201 |
457 |
| اوسبري |
282 |
15.68 |
297.68 |
18 / 4.47 |
1 / 4.47 |
22.35 |
777 |
122 |
899 |
6088 |
0.1022 |
492 |
| ببغاء |
282 |
36.58 |
318.58 |
24 / 3.87 |
7 / 2.58 |
23.22 |
781 |
286 |
1067 |
8822 |
0.1027 |
492 |
| حمامة |
282 |
45.94 |
327.94 |
26 / 3.72 |
7 / 2.89 |
23.55 |
781 |
359 |
1140 |
10103 |
0.1027 |
499 |
| نسر |
282 |
65.81 |
347.81 |
30 / 3.46 |
7 / 3.46 |
24.21 |
783 |
515 |
1298 |
13392 |
0.103 |
500 |
| الطاووس |
306.58 |
39.74 |
346.32 |
24 / 4.03 |
7 / 2.69 |
24.2 |
849 |
311 |
1160 |
9588 |
0.0945 |
522 |
| وسادة |
306.58 |
49.94 |
356.52 |
26 / 3.87 |
7 / 3.01 |
24.51 |
850 |
390 |
1240 |
10841 |
0.0945 |
523 |
| بطة الخشب |
306.58 |
71.55 |
378.13 |
30 / 3.16 |
7 / 3.61 |
25.25 |
851 |
560 |
1411 |
12884 |
0.0947 |
523 |
| بط نهري صغير |
306.58 |
69.87 |
376.45 |
30 / 3.61 |
19 / 2.16 |
25.24 |
851 |
548 |
1399 |
13359 |
0.0947 |
527 |
| ملك العصفور |
322.26 |
17.9 |
340.16 |
18 / 4.78 |
1 / 4.78 |
23.88 |
889 |
139 |
1028 |
6956 |
0.08945 |
530 |
| يخدع |
322.26 |
41.81 |
364.07 |
24 / 4.14 |
7 / 2.76 |
24.84 |
893 |
326 |
1219 |
10083 |
0.08989 |
537 |
| جروسبيك |
322.26 |
52.45 |
374.71 |
26 / 3.97 |
7 / 3.09 |
25.15 |
893 |
409 |
1302 |
11180 |
0.08989 |
538 |
| سكوت |
322.26 |
75.22 |
394.48 |
30 / 3.70 |
7 / 3.70 |
25.88 |
895 |
589 |
1484 |
13544 |
0.09011 |
541 |
| البلشون الأبيض |
322.26 |
73.55 |
395.81 |
30 / 3.70 |
19 / 2.22 |
25.9 |
894 |
576 |
1470 |
14055 |
0.09011 |
542 |
| سويفت |
322.26 |
8.96 |
331.22 |
36 / 3.38 |
1 / 3.38 |
23.62 |
888 |
70 |
958 |
6052 |
0.08945 |
542 |
| فلامنغو |
337.74 |
43.81 |
381.55 |
24 / 4.23 |
7 / 2.82 |
25.4 |
936 |
342 |
1278 |
10566 |
0.08577 |
552 |
| جانيت |
337.74 |
55.03 |
392.77 |
26 / 4.07 |
7 / 3.16 |
25.76 |
936 |
429 |
1365 |
11733 |
0.08577 |
618 |
| مطوالة |
362.58 |
46.97 |
409.55 |
24 / 4.39 |
7 / 2.92 |
26.31 |
1005 |
367 |
1372 |
11335 |
0.07989 |
577 |
| زرزور |
362.58 |
59.03 |
421.61 |
26 / 4.21 |
7 / 3.28 |
26.68 |
1005 |
461 |
1466 |
12591 |
0.07989 |
578 |
| الجناح الأحمر |
362.58 |
82.58 |
445.16 |
30 / 3.92 |
19 / 2.35 |
27.43 |
1006 |
647 |
1653 |
15394 |
0.08009 |
581 |
| الخرشنة طائر مائي |
402.84 |
27.87 |
430.71 |
45 / 3.38 |
7 / 2.25 |
27.03 |
1116 |
217 |
1333 |
9737 |
0.07191 |
610 |
| كوندور |
402.84 |
52.19 |
455.03 |
54 / 3.08 |
7 / 3.08 |
27.72 |
1116 |
408 |
1524 |
12445 |
0.07911 |
614 |
| الوقواق |
402.84 |
52.19 |
455.03 |
24 / 4.62 |
7 / 3.08 |
27.74 |
1116 |
408 |
1522 |
12394 |
0.07191 |
614 |
| دريك |
402.84 |
65.51 |
468.45 |
26 / 4.44 |
7 / 3.45 |
28.11 |
1116 |
518 |
1628 |
13992 |
0.07191 |
614 |
| أبله |
402.84 |
11.16 |
414 |
36 / 3.77 |
1 / 3.77 |
26.41 |
1110 |
88 |
1198 |
7485 |
0.07156 |
614 |
| مالارد |
402.84 |
91.87 |
484.71 |
30 / 4.14 |
19 / 2.48 |
28.96 |
1119 |
719 |
1838 |
17118 |
0.07208 |
618 |
| رودي |
456.06 |
31.54 |
487.6 |
45 / 3.59 |
7 / 2.40 |
28.73 |
1263 |
247 |
1510 |
10931 |
0.06351 |
656 |
| كناري |
456.06 |
59.1 |
515.16 |
54 / 3.28 |
7 / 3.28 |
29.52 |
1263 |
461 |
1724 |
14095 |
0.06351 |
660 |
| سكة حديدية |
483.42 |
33.42 |
516.84 |
45 / 3.70 |
7 / 2.47 |
29.61 |
1339 |
262 |
1601 |
11585 |
0.05992 |
679 |
| كاتبيرد |
483.42 |
13.42 |
496. 84 |
36 / 4.14 |
1 / 4.14 |
28.95 |
1333 |
105 |
1438 |
8766 |
0.05962 |
679 |
| أساسي |
483.42 |
62.65 |
546. 07 |
54 / 3.38 |
7 / 3.38 |
30.42 |
1339 |
490 |
1829 |
14936 |
0.05992 |
681 |
| أورتولان |
523.68 |
36.19 |
559. 87 |
45 / 3.85 |
7 / 2.57 |
30.81 |
1451 |
283 |
1734 |
12310 |
0.05331 |
712 |
| تناجر |
523.68 |
14.51 |
538.19 |
36 / 4.30 |
1 / 4.30 |
30.12 |
1443 |
113 |
1556 |
9493 |
0.05504 |
710 |
| كورلو |
523.68 |
67.87 |
591.55 |
54 / 3.52 |
7 / 3.52 |
31.68 |
1451 |
530 |
1981 |
16180 |
0.05531 |
715 |
| قيق أزرق |
563.93 |
39.03 |
602.96 |
45 / 4.00 |
7 / 2.66 |
31.98 |
1563 |
385 |
1868 |
13263 |
0.05136 |
743 |
| خفق. |
563.93 |
71.55 |
635.48 |
54 / 3.65 |
19 / 2.19 |
32.85 |
1570 |
580 |
2130 |
17441 |
0.05161 |
746 |
| درسة |
604.26 |
41.55 |
645.81 |
48 / 4.14 |
7 / 2.76 |
33.12 |
1674 |
327 |
2001 |
14179 |
0.04793 |
772 |
| غراكل |
604.26 |
76.58 |
680.84 |
54 / 3.77 |
19 / 2.27 |
33.97 |
1682 |
600 |
2282 |
18678 |
0.04817 |
773 |
| القار |
644.51 |
44.52 |
689.03 |
45 / 4.27 |
7 / 2.85 |
34.17 |
1785 |
349 |
2134 |
15148 |
0.04494 |
802 |
| التدرج |
644.51 |
81.63 |
726.19 |
54 / 3.90 |
19 / 2.34 |
35.1 |
1795 |
638 |
2433 |
19400 |
0.04516 |
807 |
| سكايلارك |
644.51 |
17.87 |
662.38 |
36 / 4.78 |
1 / 4.78 |
33.42 |
1777 |
140 |
1917 |
11585 |
0.04472 |
810 |
| قحافة |
684.84 |
47.1 |
731.94 |
45 / 4.40 |
7 / 2.92 |
35.16 |
1898 |
368 |
2266 |
16070 |
0.0423 |
831 |
| مارتن |
684.84 |
88.71 |
771.55 |
54 / 4.02 |
19 / 2.41 |
36.17 |
1906 |
679 |
2585 |
20605 |
0.0425 |
835 |
| بوبولينك |
725.1 |
50.32 |
775.42 |
45 / 4.53 |
7 / 3.02 |
36.24 |
2009 |
393 |
2402 |
17071 |
0.03994 |
859 |
| الزقزاق |
725.1 |
91.87 |
816.97 |
54 / 4.14 |
19 / 2.48 |
37.24 |
2019 |
719 |
2738 |
21824 |
0.04013 |
862 |
| طير |
765.35 |
52.9 |
818.25 |
45 / 4.65 |
7 / 3.10 |
37.2 |
2120 |
414 |
2534 |
17789 |
0.03784 |
886 |
| ببغاء |
765.35 |
96.84 |
862.19 |
54 / 4.25 |
19 / 2.55 |
38.25 |
2131 |
759 |
2890 |
23020 |
0.03802 |
890 |
| أبو طيط طائر مائي |
805.68 |
55.48 |
861.16 |
45 / 4.77 |
7 / 3.18 |
38.16 |
2232 |
435 |
2667 |
18702 |
0.03595 |
911 |
| فالكون |
805.68 |
102.1 |
907.81 |
54 / 4.36 |
19 / 2.62 |
39.26 |
2243 |
799 |
3042 |
24255 |
0.03613 |
917 |
| شوكار |
902.7 |
73.51 |
902.72 |
84 / 3.70 |
19 / 2.22 |
40.7 |
2511 |
575 |
3086 |
22685 |
0.03245 |
975 |
| طائر أزرق |
1092 |
88.8 |
1092.28 |
84 / 4.07 |
19 / 2.44 |
44.76 |
3036 |
697 |
3733 |
26830 |
0.02681 |
1180 |
| كيوي |
1100 |
47.5 |
1099.2 |
72 / 4.41 |
7 / 2.94 |
44.07 |
3057 |
370 |
3427 |
22160 |
0.02684 |
1180 |
| ثراشر |
1170.8 |
65.15 |
1170.8 |
76 / 4.43 |
19 / 2.09 |
45.9 |
3256 |
511 |
3767 |
25300 |
0.02478 |
1200 |
| احتج |
40.52 |
14.13 |
54.65 |
8 / 2.54 |
1 / 4.24 |
9.32 |
112 |
110 |
222 |
2360 |
0.7115 |
155 |
| بترل |
51.61 |
30.06 |
81.67 |
12 / 2.34 |
7 / 2.34 |
11.71 |
143 |
235 |
378 |
4715 |
0.5613 |
187 |
| مينوركا |
56.13 |
32.77 |
88.9 |
12 / 2.44 |
7 / 2.44 |
12.22 |
156 |
256 |
412 |
5125 |
0.5161 |
197 |
| ليغورن |
68.19 |
39.81 |
108 |
12 / 2.69 |
7 / 2.69 |
13.46 |
189 |
311 |
500 |
6170 |
0.4248 |
221 |
| غينيا |
80.58 |
46.97 |
127.55 |
12 / 2.92 |
7 / 2.92 |
14.63 |
223 |
367 |
590 |
7255 |
0.3595 |
244 |
| دوتريل |
89.48 |
52.19 |
141.67 |
12 / 3.08 |
7 / 3.08 |
15.42 |
248 |
409 |
657 |
7850 |
0.3237 |
260 |
| دوركينغ |
96.71 |
56.39 |
153.1 |
12 / 3.20 |
7 / 3.20 |
16.03 |
268 |
441 |
709 |
8480 |
0.2995 |
272 |
| براهما |
102.97 |
91.87 |
194.84 |
16 / 2.86 |
19 / 2.48 |
18.14 |
285 |
722 |
1007 |
12880 |
0.2813 |
288 |
| أوك |
102.84 |
92.32 |
195.2 |
8 / 4.05 |
7 / 2.25 |
14.83 |
282.7 |
217.3 |
500 |
8740 |
0.2789 |
276 |
| كوشين |
107.1 |
62.45 |
169.55 |
12 / 3.37 |
7 / 3.37 |
16.84 |
297 |
488 |
765 |
9390 |
0.2705 |
287 |
