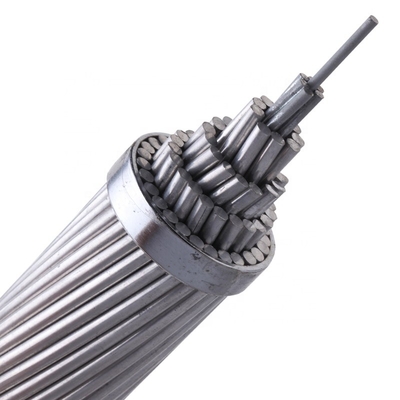

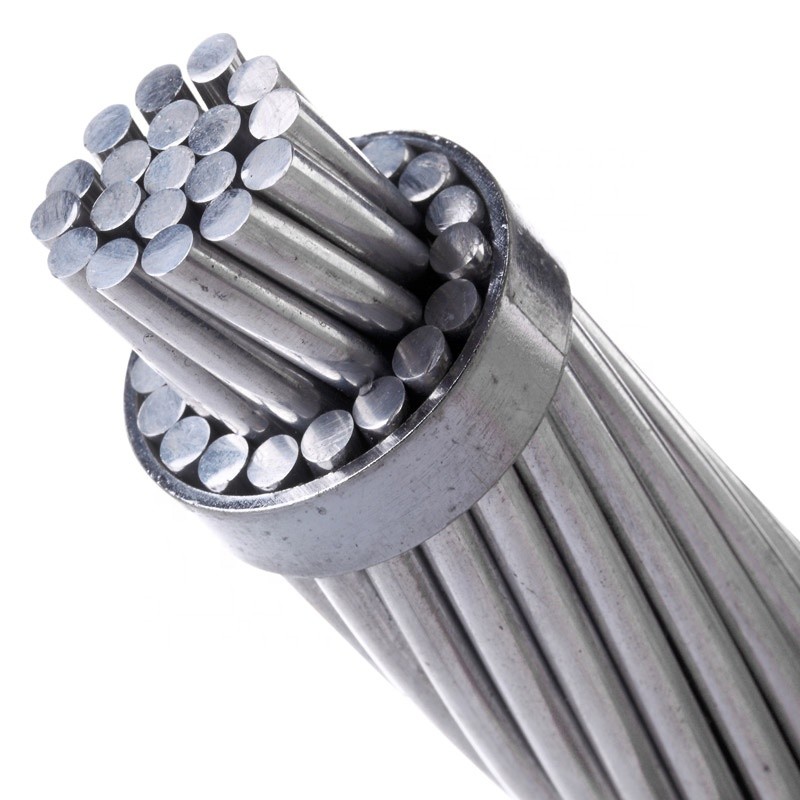

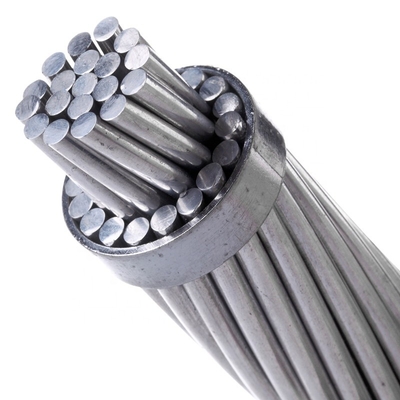

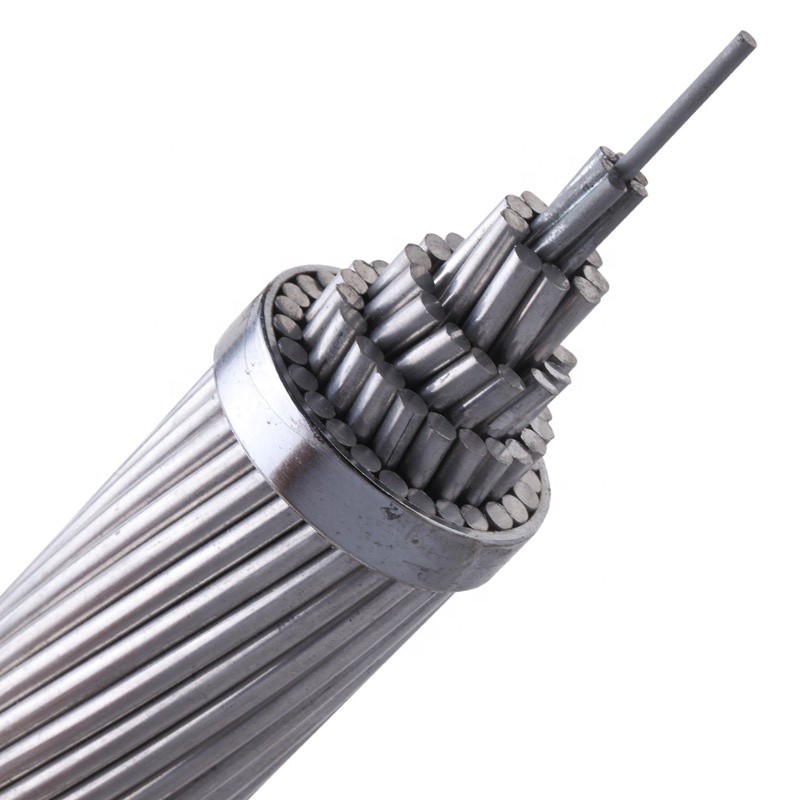

إن Invar Conductor هو نوع من الموصلات العلوية الخاصة التي تقطعت بها السبل مع قلب انقلاب عالي القوة ومغطى بالألمنيوم وسلك من سبائك الألمنيوم المقاوم للحرارة الفائقة.إنها تستفيد من معامل التمدد الخطي المنخفض للمواد العكسية لصنع "ترهل منخفض" وتستخدم سبيكة ألمنيوم مقاومة للحرارة للحصول على "سعة كبيرة" ، مما يجعل الاستفادة الكاملة من خط النقل الأصلي وموارد البرج وتوفير المساحة.وتتميز بميزة مضاعفة السعة مع نفس القطر ونفس الترهل ، مما يضمن نقل الطاقة في موسم الذروة.

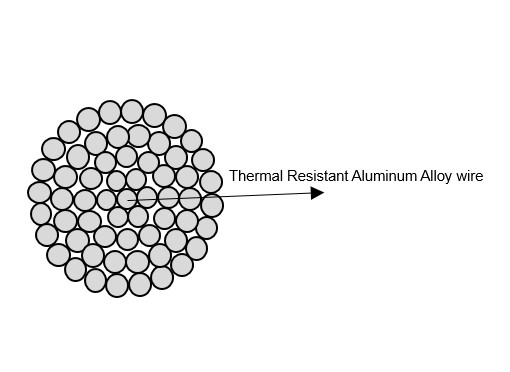

| شفرة | بنية | المناطق | قطر الدائرة | تحميل العاجلة |
العاصمة مقاومة عند 20 |
وزن | القدرة الحالية | ||||
| ال | صلب | TACIR | ZTACIR | ||||||||
| عدد / مم | مم 2 | مم | كيلو نيوتن | Ω / كم | كجم / كم | أ | |||||
| 160/40 | 18 / 3.37 | 7 / 2.65 | 199.16 | 17.04 | 65.06 | 0.1759 | 730 | 771 | 957 | ||
| 200/45 | 17 / 3.87 | 7 / 2.85 | 244.62 | 18.87 | 76.87 | 0.1412 | 883 | 890 | 1105 | ||
| 200/50 | 17 / 3.87 | 7 / 2.95 | 247.81 | 19.01 | 80.39 | 0.1409 | 906 | 892 | 1110 | ||
| 250/45 | 18 / 4.20 | 7 / 2.85 | 294.04 | 20.64 | 82.64 | 0.1141 | 1019 | 1017 | 1268 | ||
| 250/40 | 18 / 4.13 | 7 / 2.75 | 290.96 | 20.51 | 81.12 | 0.1143 | 996 | 1014 | 1264 | ||
| 240/55 | 18 / 4.13 | 7 / 3.20 | 297.43 | 20.82 | 93.12 | 0.1169 | 1083 | 1007 | 1138 | ||
| 240/50 | 18 / 4.71 | 7 / 3.00 | 290.62 | 20.55 | 88.13 | 0.1157 | 1032 | 1000 | 1131 | ||
| 315/55 | 18 / 4.71 | 7 / 3.20 | 396.92 | 23.15 | 104.06 | 0.0907 | 1266 | 1182 | 1479 | ||
| 315/50 | 18 / 4.71 | 7 / 3.00 | 363.10 | 22.91 | 97.20 | 0.0910 | 1232 | 1176 | 1471 | ||
| 330/60 | 18 / 4.81 | 7 / 3.30 | 386.95 | 23.68 | 109.70 | 0.0869 | 1329 | 1216 | 1522 | ||
| 350/55 | 20 / 4.71 | 7 / 3.20 | 404.77 | 24.19 | 109.33 | 0.0819 | 1379 | 1262 | 1580 | ||
| دولة | الطول الاجمالي |
|---|---|
| الولايات المتحدة الأمريكية | 2600 كم |
| فنلندا | 2130 كم |
| تشيلي | 6800 كم |
| بيرو | 5000 كم |
| تايلاند | 5200 كم |
| ماليزيا | 9000 كم |
| كينيا | 1700 كم |
| نيجيريا | 600 كم |
| المملكة العربية السعودية | 2100 كم |
| إندونيسيا | 800 كيلومتر |
