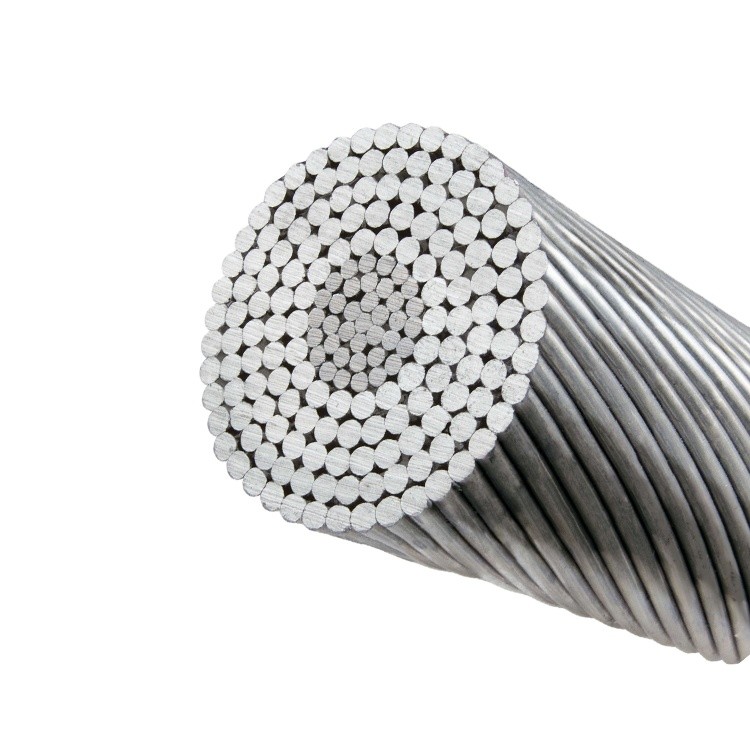

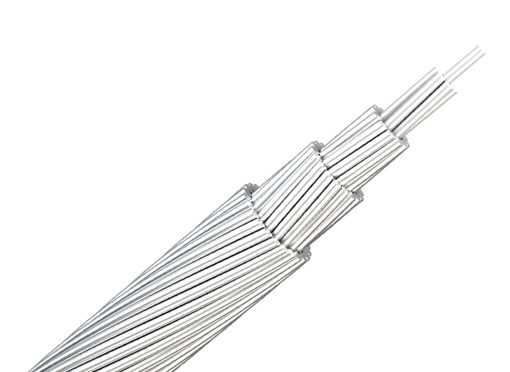

1.وصف موجز عن موصل ACSR:
ACSR (موصل ألومنيوم مقوى بالفولاذ) ، يتكون من قلب فولاذي مجلفن وهي محاطة بطبقات متحدة المركز من أسلاك الألمنيوم ، ويمكن أن تكون مقاومة للتآكل إذا لزم الأمر. يستخدم على نطاق واسع في نظام توزيع الطاقة الكهربائية.
2. التطبيقحول ACSR موصل:
تم استخدام موصل ACSR على نطاق واسع في خطوط نقل الطاقة ذات الجهد الكهربائي المتنوع.
لأنها تتمتع بخصائص جيدة مثل الهيكل البسيط والتركيب والصيانة المريحة ، تكلفة منخفضة وقدرة نقل كبيرة.
3. قياسيحول ACSR موصل:
يمكننا تزويد هذا الموصل وفقًا لمعايير مختلفة معترف بها ،
مثل IEC61089 ، BS215 ، ASTM B232 ، CSA C49 ، DIN48204 ، JIS C3110 ،
ويمكن أيضًا تلبية المواصفات الخاصة للعملاء.
4.حزمة حول موصل ACSR:
في ملفات أو براميل خشبية أو براميل فولاذية أو براميل خشبية فولاذية.
يمكن أن ننتج وفقا لمتطلبات العملاء.
5مادة حول موصل ACSR:
الموصل: AL1350 ألومنيوم نقي
قلب فولاذي: سلك فولاذي G1A أو G2A
|
اساسي
منطقة الألمنيوم (متر مربع)
|
عدد السلك المفرد وقطر (مم)
|
منطقة المقطع المحسوبة
|
تقريبا.القطر الخارجي الخارجي (مم)
|
تقريبا.الوزن لكل كيو (كجم / كم)
|
مقاومة التيار المباشر المحسوبة عند 20 درجة (أوم / كم)
|
كسر محسوب
تحميل (KN)
|
طول التسليم (متر /
طبل)
|
|
25
|
7 / 2.34
|
30.10
|
7.02
|
82
|
1.094
|
8.44
|
1500
|
|
30
|
7 / 2.54
|
35.47
|
7.62
|
97
|
0.9281
|
9.94
|
1500
|
|
40
|
7 / 2.95
|
47.84
|
8.85
|
131
|
0.8880
|
13.40
|
1500
|
|
50
|
7 / 3.30
|
59.87
|
9.90
|
164
|
0.5498
|
16.80
|
1500
|
|
100
|
7 / 4.65
|
118.9
|
13.95
|
325
|
0.2789
|
33.30
|
1500
|
|
150
|
19 / 3.48
|
180.7
|
17.40
|
497
|
0.1830
|
50.65
|
1500
|
|
175
|
19 / 3.76
|
211.0
|
18.80
|
580
|
0.1568
|
59.10
|
1500
|
|
300
|
37 / 3.53
|
332.1
|
24.71
|
997
|
0.09155
|
101.5
|
1500
|
