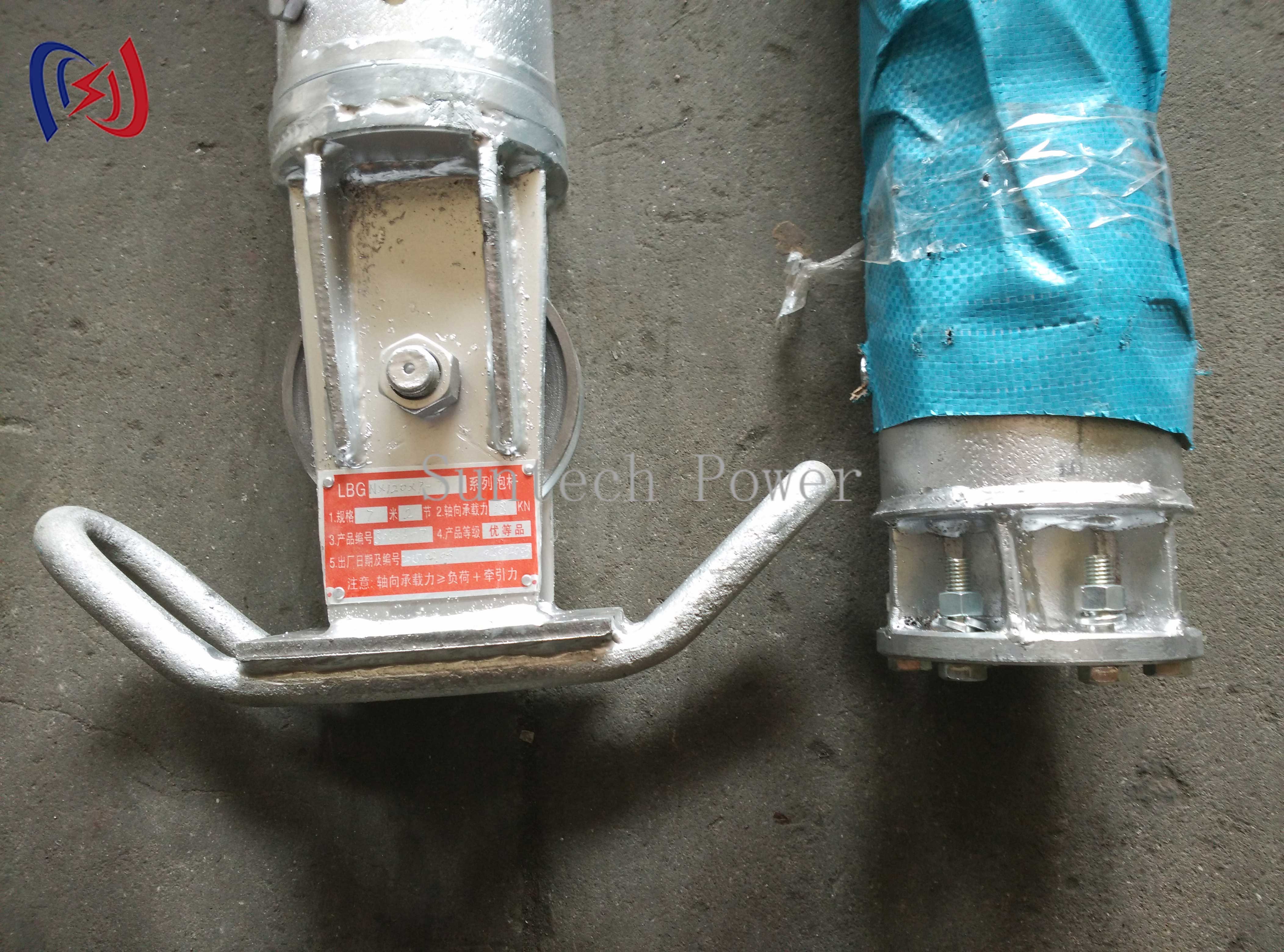

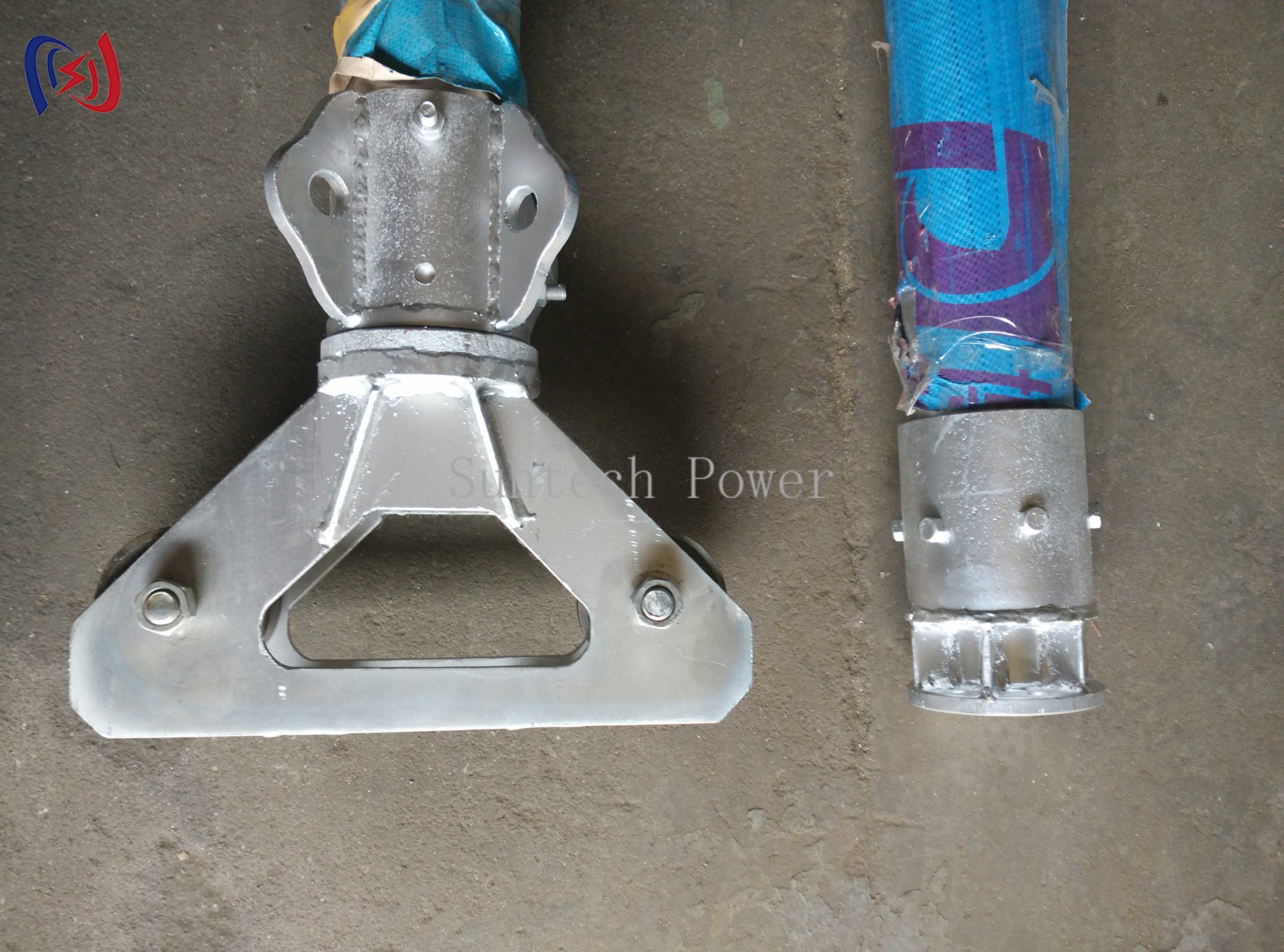

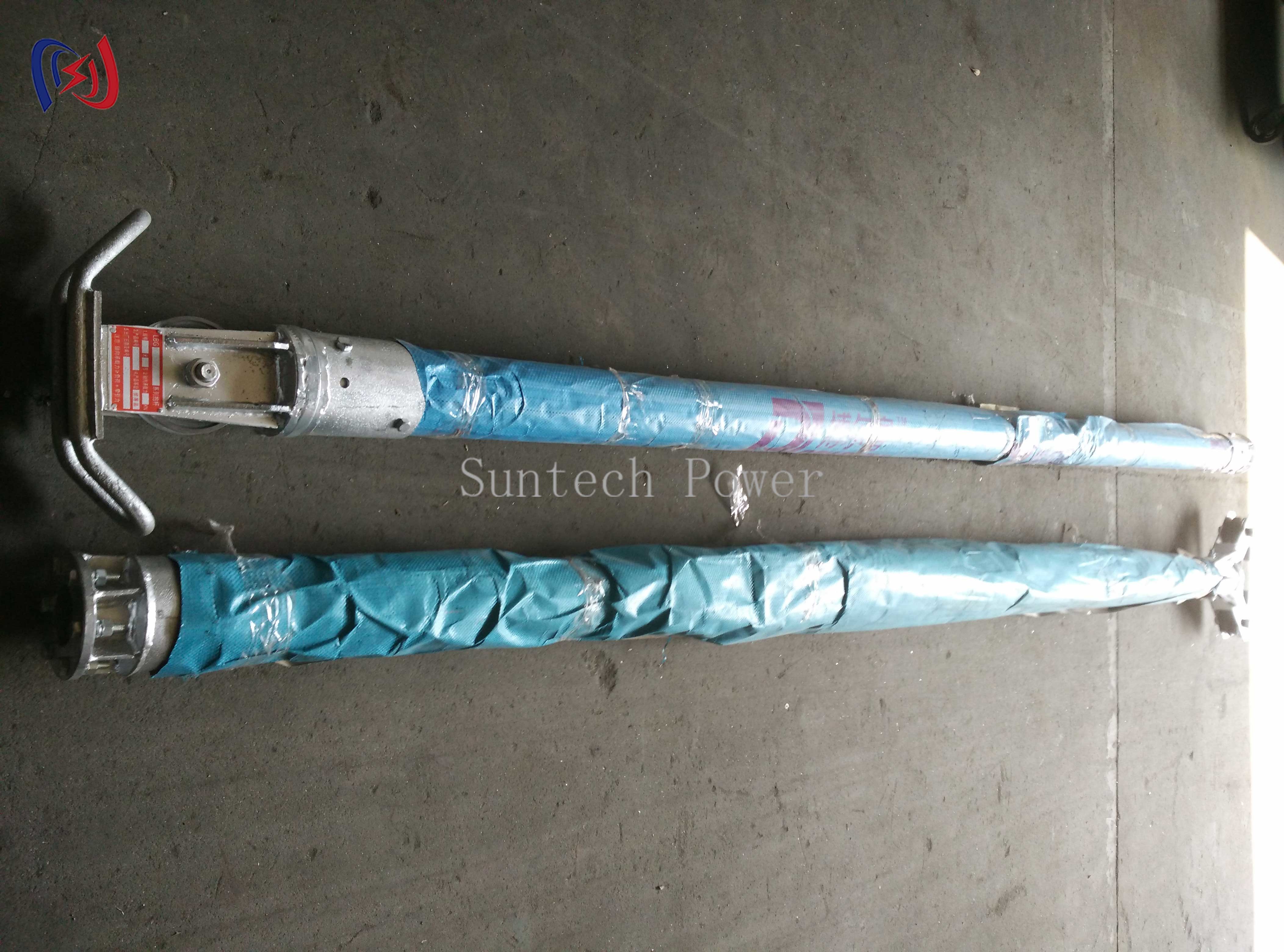

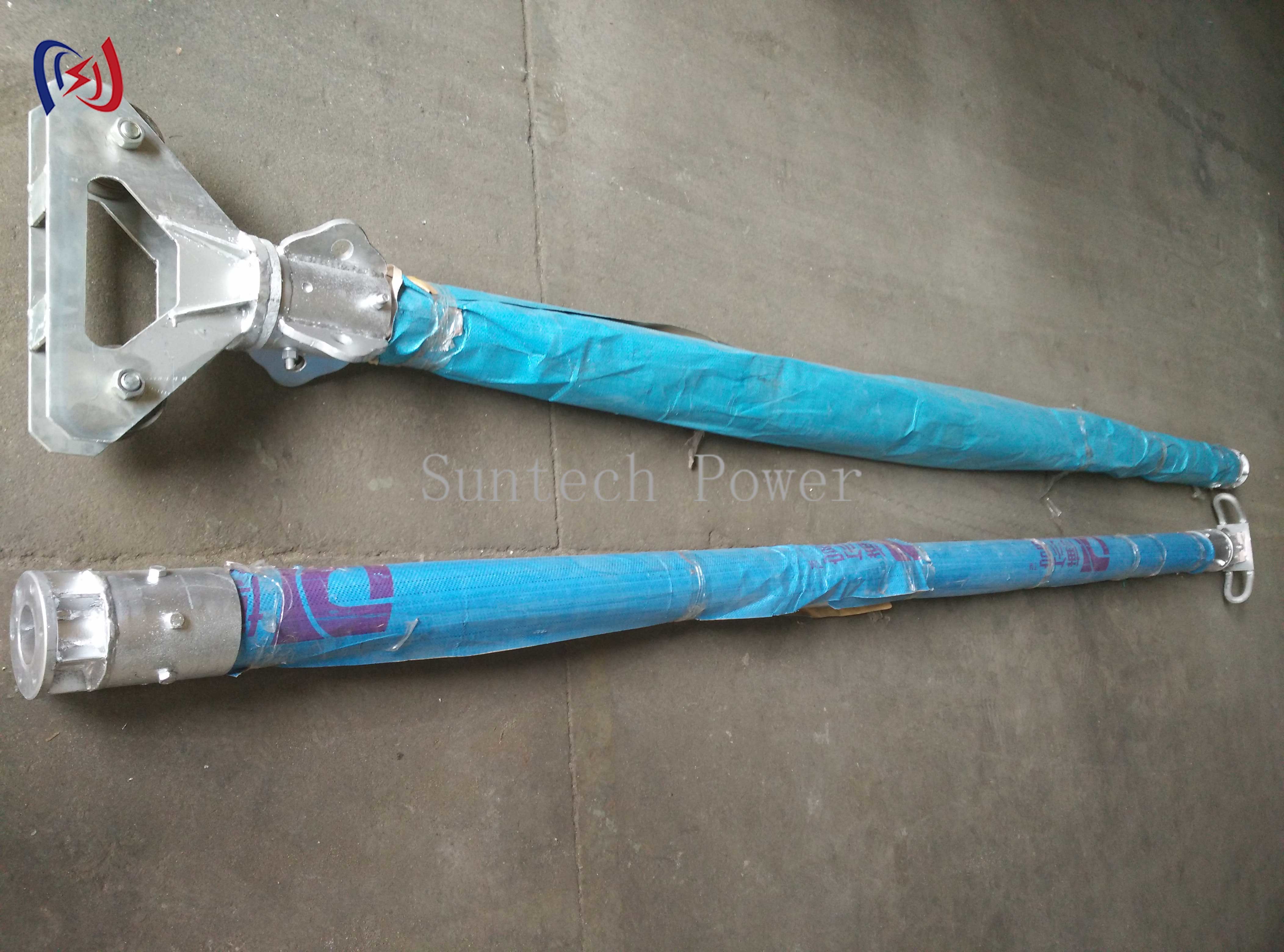

قطب جين أنبوبي من الصلب ذو القوة العالية لرفع التعليق الداخلي
الخصائص:
قطب الجين الأنبوبي المعلق داخليا هو نظام رفع عالي الأداء مصمم خصيصًا لتطبيقات التعليق الداخلي في بناء برج نقل الصواريخ وصيانتها.تصميمه الأنبوبي القوي يقدم قوة استثنائية إلى نسبة الوزن والخصائص:
بناءات من الفولاذ أو الألومنيوم ذات الجودة العالية مع التصديق الاختياري
أسطح جدار داخلي ناعمة للحد من الاحتكاك أثناء التشغيل
أجهزة رفع متكاملة لتثبيت حمولة آمنة
لوحة قاعدة مصممة بدقة للتركيب الثابت
الطلاء المقاوم للتآكل مناسب للبيئات الساحلية
مبدأ العمل:
يتم تعليق القطب الأنبوبي داخليا داخل هيكل البرج

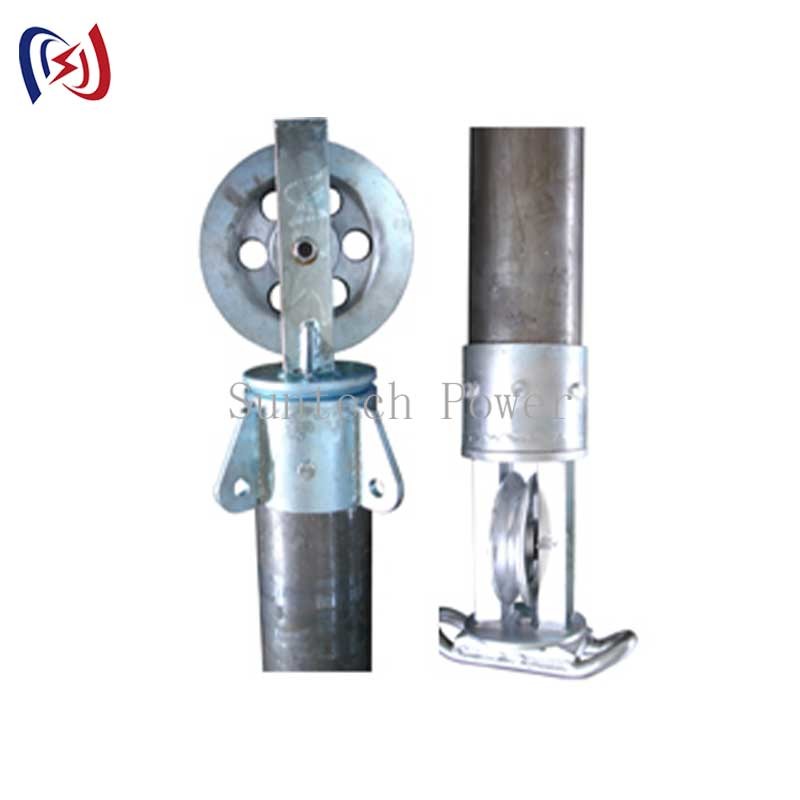

مجموعة من المجموعات المثبتة على القمة تقود كابل الرفع
يتم رفع الحمل عموديا من خلال وسط القطب
إرشادات الاستقرار تمنع تأرجح الحمولة أثناء الارتفاع
التصميم الوحدي يسمح بتعديلات ارتفاع تدريجية مع تقدم البناء
التطبيقات:
بناء برج نقل وتثبيت المكونات
صيانة المعدات عالية الجهد
مشاريع بناء المحطات الفرعية
تجميع برج الاتصالات
تركيب كابلات الجسر
المزايا:
✔ تصميم منخفض المساحة - يعمل ضمن مساحة البرج
✔ تحكم ممتاز في الحمل - الحد الأدنى من الحركة الجانبية أثناء رفع السيارات
✔ البناء المقاوم للظروف الجوية - يعمل في جميع الظروف
✔ وقت إعداد أقل - تجميع سريع مع الحد الأدنى من المكونات
✔ تحسين السلامة - يزيل مخاطر التأرجح الخارجية
الخدمة والدعم:
تحليلات هندسية محددة للموقع متاحة
شهادة اختبار الحمل مع كل وحدة
دعم فني على مدار الساعة للاستفسارات التثبيت
المواصفات
| رقم البند | النموذج |
الطول (م) |
قطر الحائط (MM) |
الحمل الرأسي (KN) |
عامل السلامة (ك) |
الوزن (كغ/م) |
| 03101 | LBNXG120 | 9-11 | 120×7 | 5-9 | 2.5 | 7.5 |
| 03111 | LBNXG150 | 9-11 | 150×6 | 10-15 | 2.5 |
