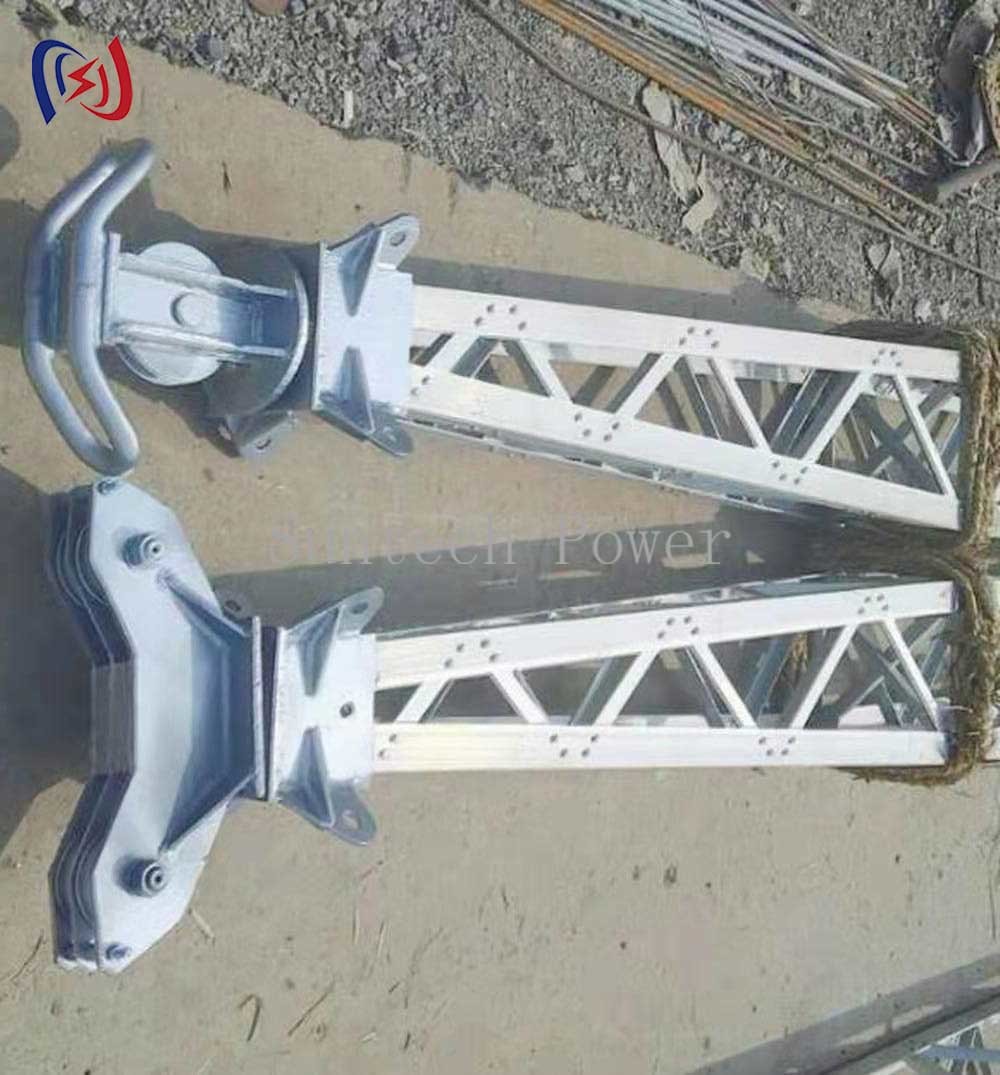

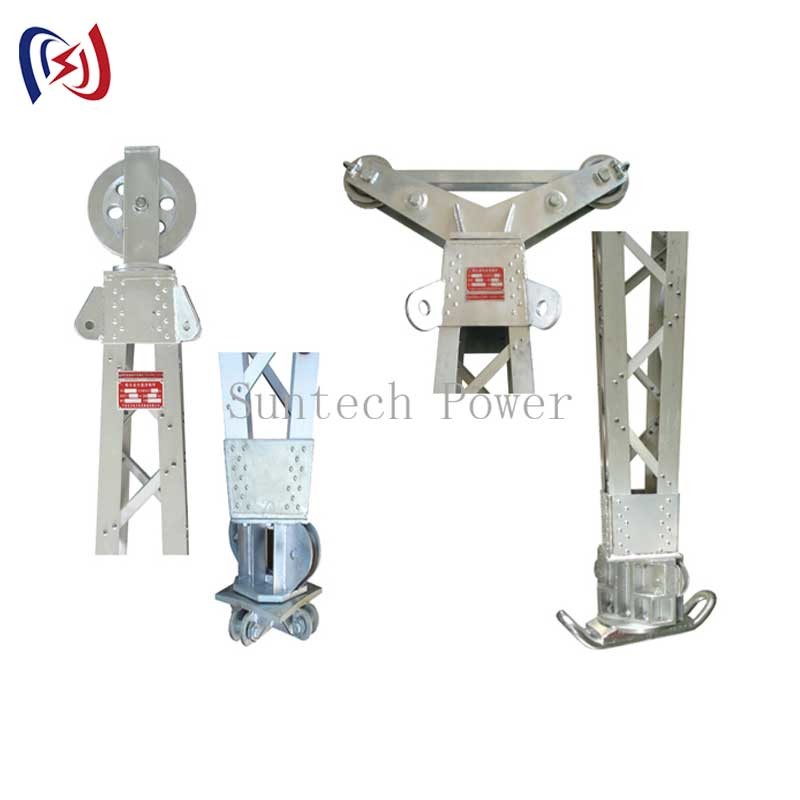

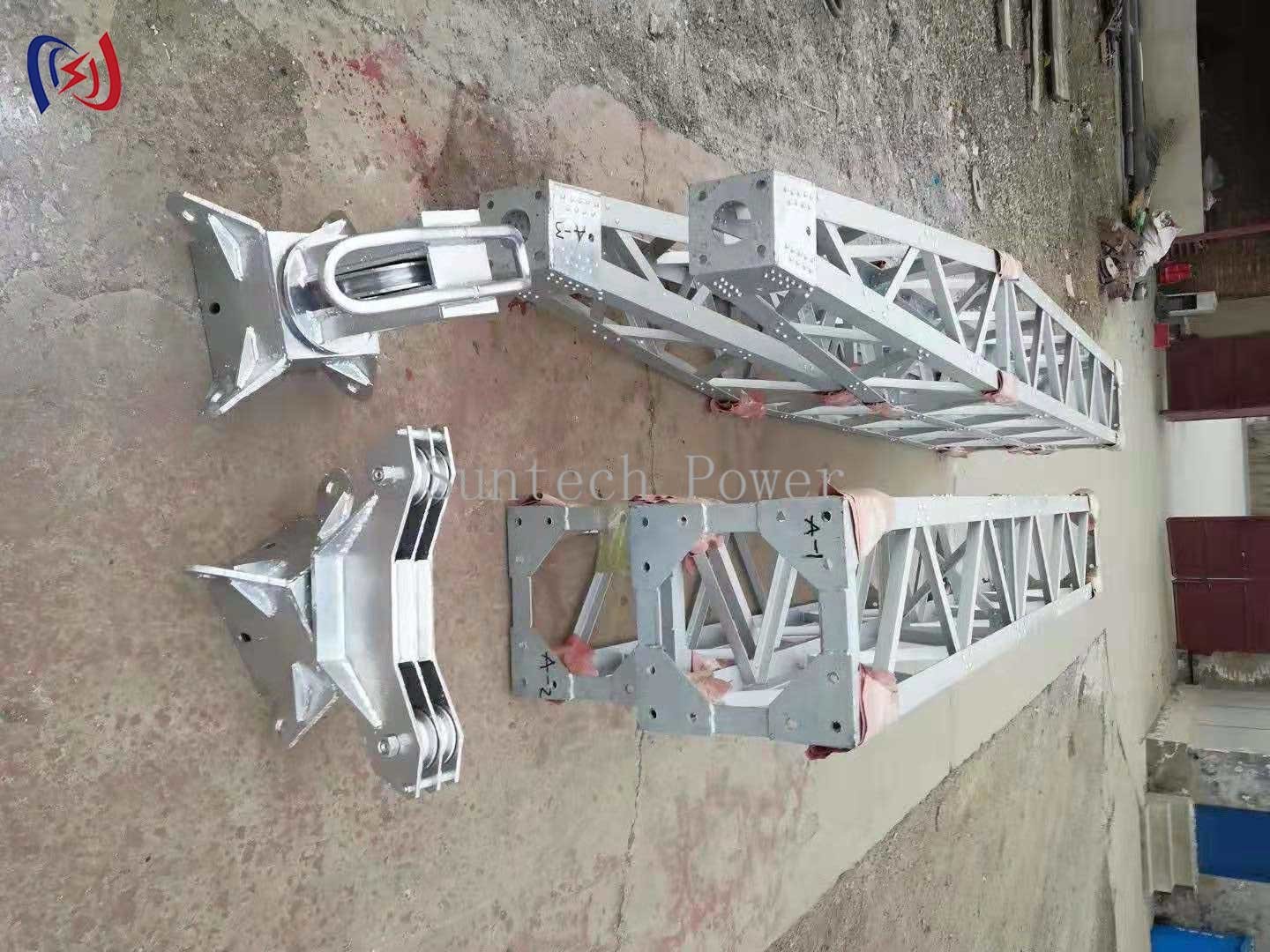

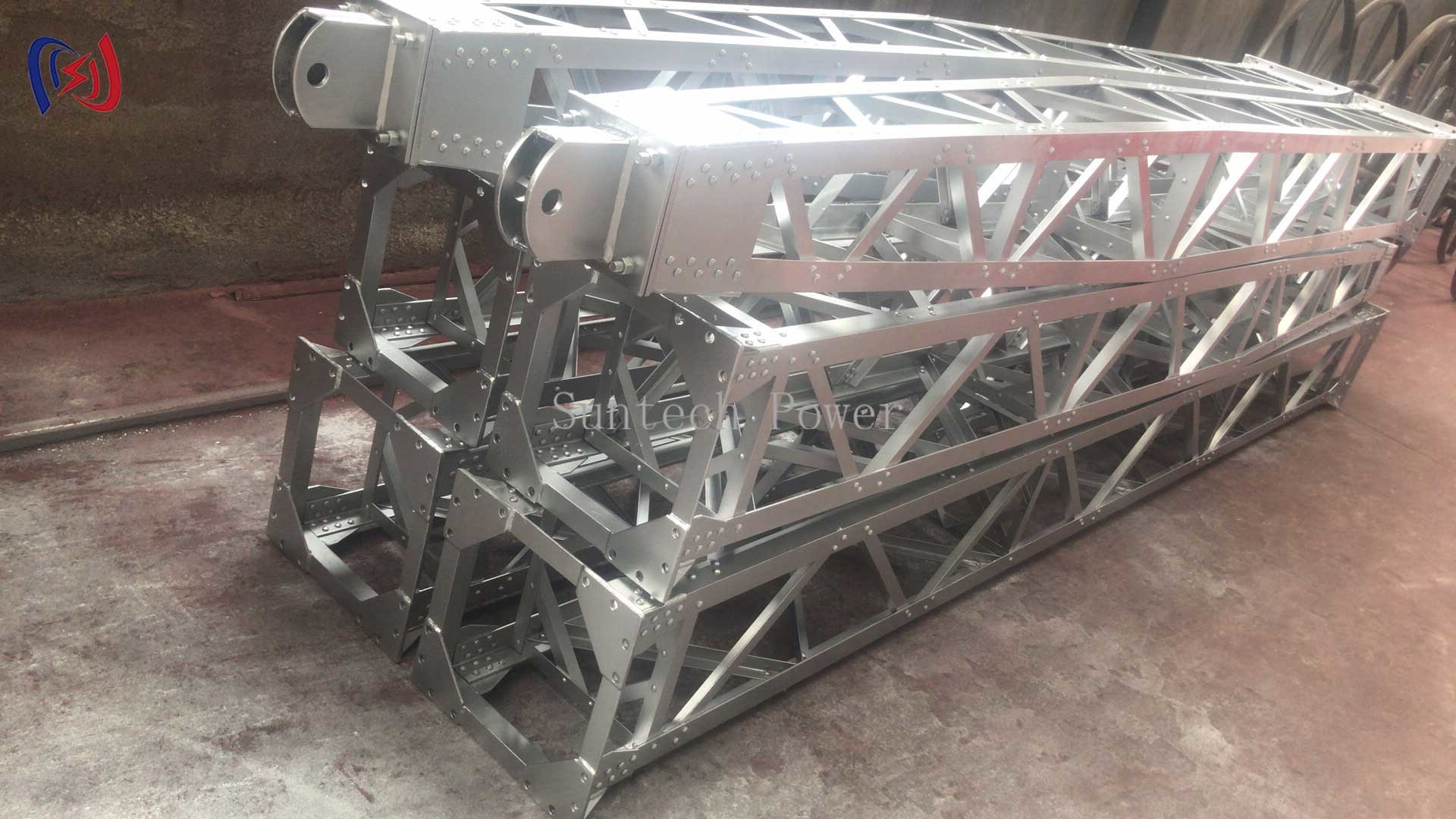

عمود جين من الشبكة الداخلية المعلقة للخدمات الثقيلة لبناء برج نقل
الخصائص:
قاعدة الجين المتعلقة بالشبكة الداخلية هي نظام رفع متخصص مصمم لبناء برج نقل آمن وفعال وصيانته.متوفرة في الفولاذ المقوى أو الألومنيوم الخفيف، يوفر قوة استثنائية مع تقليل الوزن إلى الحد الأدنى
الطول القابل للتعديل (عادة 5m إلى 20m) من خلال الأقسام الوحيدة
نقاط إقناع متكاملة لتثبيت حمولة آمنة
طلاء مقاوم للتآكل للاستخدام في الهواء الطلق لفترة طويلة
المكونات التي تلبي معايير السلامة الصناعية
أجهزة اتصال سريع للتجميع / تفكيك سريع
أنظمة مراقبة الحمل الاختيارية لتحسين السلامة
مبدأ العمل:
هذا العمود يعمل كنظام تعليق داخلي داخل هيكل البرج:
يتم تأمين القطب داخل إطار البرج باستخدام أقواس مصممة خصيصا
ويتم ربط آلية رفع (اليدوية أو تعمل بالطاقة) في القسم العلوي
يتم رفع الحمل عموديا من خلال مركز هيكل البرج
أنظمة التوجيه تضمن تحديد موقع مكونات البرج بدقة
التطبيقات:
بناء صيانة أبراج النقل
مشاريع تركيب خطوط الجهد العالي
بناء أبراج الهواتف الخلوية ووضع الهوائيات
تركيب كابلات الجسر
صيانة توربينات الرياح
المزايا:
✔ تحسين السلامة - يقلل التعليق الداخلي من مخاطر التأرجح
✔ كفاءة استخدام المساحة - العمل ضمن مساحة البرج
✔ وضع دقيق - التحكم الممتاز لمواءمة المكونات
✔ القدرة على التكيف - التصميم الوحدي يناسب متطلبات المشروع المختلفة
✔ متانة - المواد المقاومة للطقس لفترة طويلة من العمر
الخدمة والدعم:
حسابات الحمل المهندسية المتاحة للمشاريع المحددة
تكوينات مخصصة لتلبية متطلبات العمل الفريدة
إدراج مبادئ توجيهية شاملة للتفتيش
البيانات التقنية
| رقم البند | النموذج |
النطاق |
القسم ((MM)) |
الجزء الرئيسي |
ملحقات |
عمودي |
|
|
| 03131 | LBNX-300A | 8-16 | 300*300 | 50*50*4 | 25*25*3 | 13-38 | 2.5 | 10.5 |
| 03141 | LBNX-300B | 11-18 | 300*300 | 50*50*5 | 30*30*3 | 15-40 | 2.5 | 11.0 |
| 03151 | LBNX-400 | 12-20 | 400*400 | 50*50*5 | 30*30*3 | 14-43 | 2.5 | 14.6 |
| 03511 | LBNX-500A | 12-20 | 500*500 | 60*60*5 | 30*30*3 | 34-75 | 2.5 | 18 |
| 03515 | LBNX-500B | 14-22 | 500*500 | 60*60*5 | 40*40*3 | 2.5 | 20 | |
| 03521 | LBNX-500C | 15-23 | 500*500 | 70*70*6 | 40*40*3 | 42.88 | 2.5 | 21 |
| 03525 | LBNX-500D | 17-25 | 500*500 | 70*70*6 | 50*50*4 | 2.5 | 22 | |
| 03531 | LBNX-600A | 15-23 | 600*600 | 60*60*6 | 40*40*3 | 38.75 | 2.5 | 20 |
| 03535 | LBNX-600B | 17-25 | 600*600 | 70*70*6 | 40*40*3 | 2.5 | 21 | |
| 03541 | LBNX-600C | 17-25 | 600*600 | 70*70*6 | 50*50*4 | 58.119 | 2.5 | 22 |
| 03545 | LBNX-600D | 17-25 | 600*600 | 75*75*6 | 50*50*4 | 2.5 | 24 | |
| 03601 | BNX-300 | 10-15 | 300*300 | 50*50*5 | 30*30*3 | 17-35 | 2.5 | 33 |
| 03602 | BNX-400 | 12-16 | 400*400 | 50*50*5 | 30*30*3 | 29-51 | 2.5 | 43 |
| 03603 | BNX-500 | 16-24 | 500*500 | 63*63*6 | 30*30*3 | 41-93 | 2.5 | 54 |
| 03604 | BNX-600 | 16-32 | 600*600 | 70*70*6 | 40*40*4 | 72-221 | 2.5 | 63 |
| 03605 | BNX-700 | 20-32 | 700*700 | 80*80*6 | 40*40*4 | 115-294 | 2.5 | 75 |
