الإطار الأنبوبي الهندسي لإنشاء برج الإرسال
الخصائص:

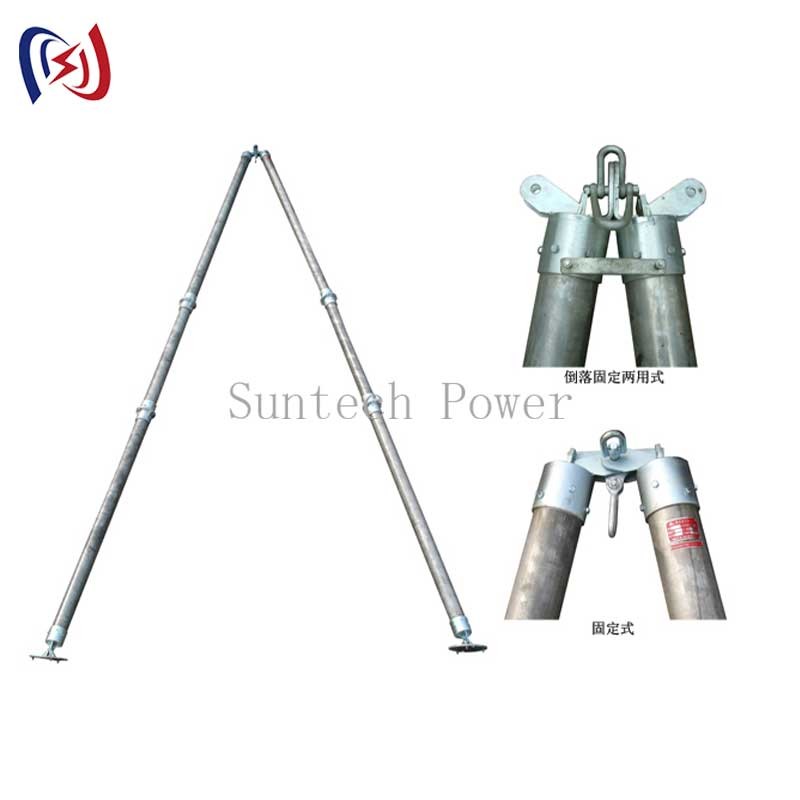

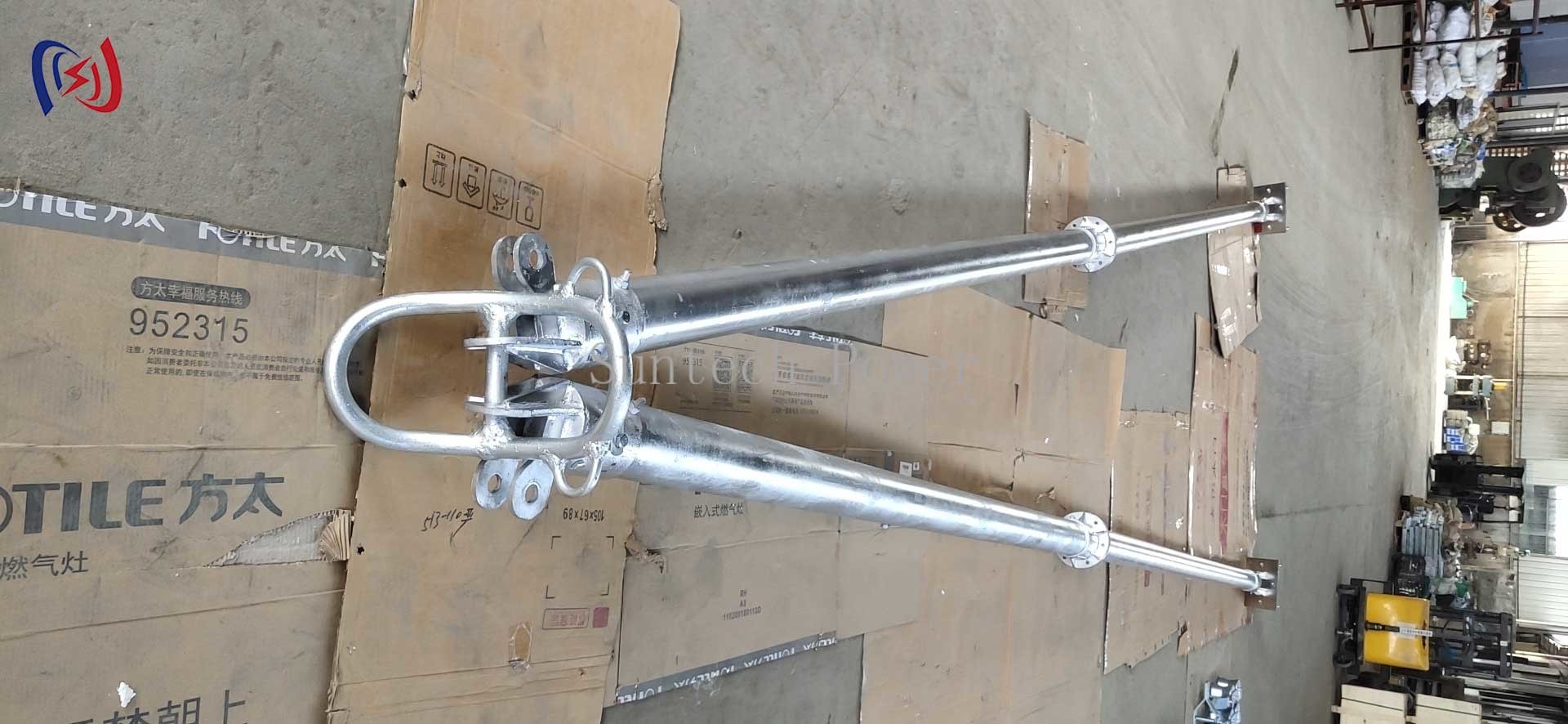

A-Shape Tubular Gin Pole هو نظام رفع ثقيل مصمم للاستقرار والقدرة العالية على الحمل في بناء برج الإرسال وصيانته.هيكلها الأنبوبي A-إطار يوفر قوة متفوقة وميزات:
بناءات من الصلب أو الألومنيوم عالية الجودة مع غلفنة اختيارية لمقاومة التآكل
تكوين قاعدة واسعة لتحسين الاستقرار أثناء رفع
نقاط إقناع متكاملة لتثبيت حمولة آمنة
توجيهات سليمة للأسلاك الداخلية للحد من الاحتكاك واللبس
نظام مراقبة الحمل الاختياري مع القراءة الرقمية
أجهزة اتصال سريعة للتجميع السريع وتفكيكه
مبدأ العمل:
يتم ترسيخ قاعدة الإطار A إلى أساس ثابت أو هيكل برج
أسلاك الرجل (عندما تستخدم) توفر دعم جانبي إضافي

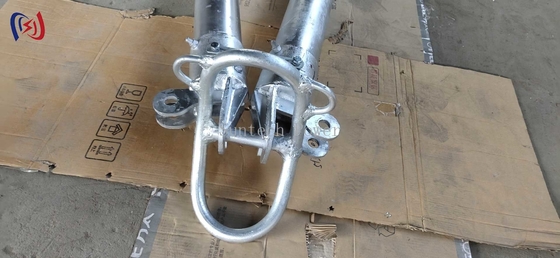

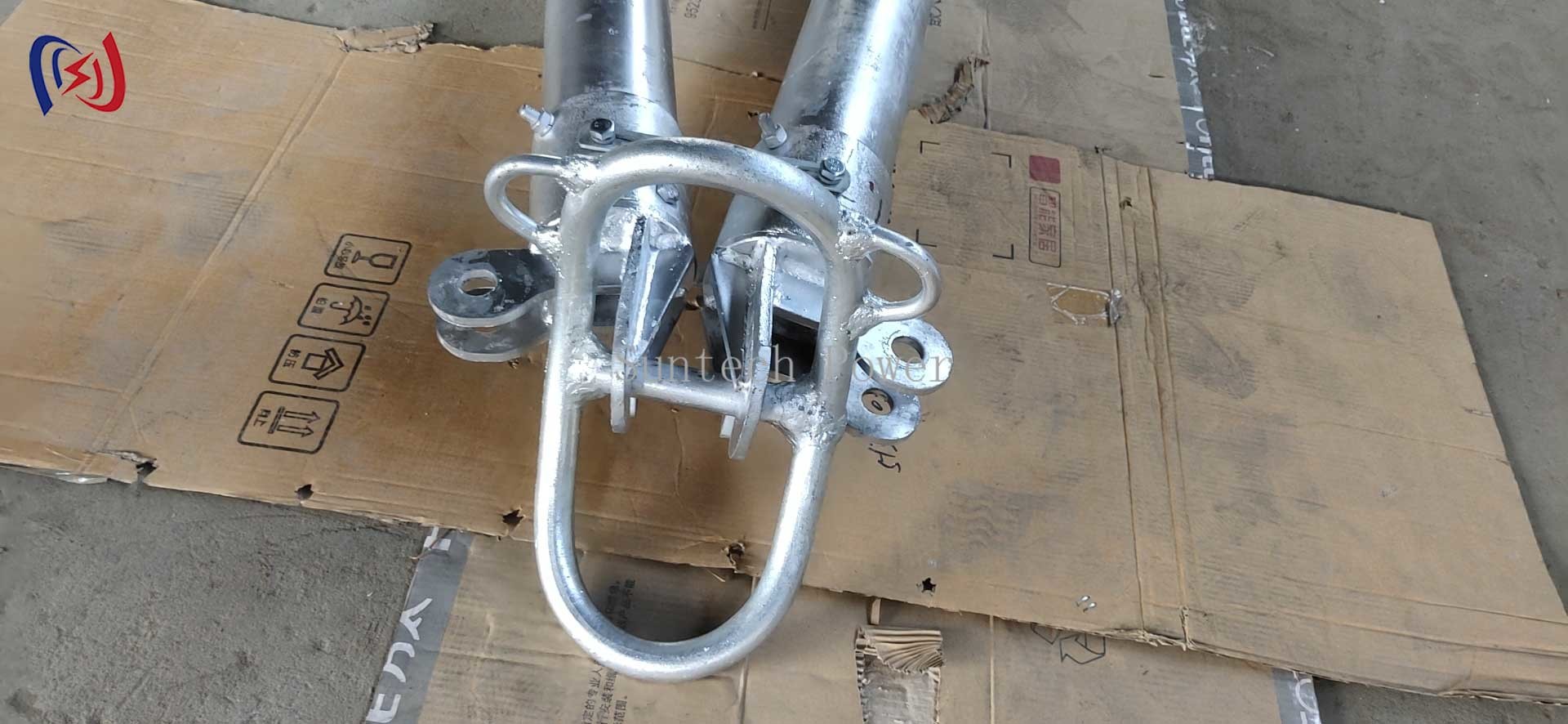

يتم تثبيت آلية رفع (اليدوية أو المزودة بالطاقة) في قمة
يتم رفع الحمل عموديا بين الساقين من الإطار أ
أدوات التوجيه تضمن حركة خاضعة للرقابة وتمنع التأرجح
التطبيقات:
بناء صيانة أبراج النقل
تثبيت خطوط الجهد العالي وتوصيلها
رفع معدات المحطة الفرعية
تجميع برج الاتصالات
كابلات الجسر والمنشآت الهيكلية
المزايا:
✔ الاستقرار الاستثنائي
✔ قدرة حمل أعلى ️ يدعم أوزان أثقل من أنظمة القطب الواحد
✔ تحكم دقيق مثالي لتحديد مكونات البرج الكبيرة
✔ البناء المستدام مواد مقاومة للطقس لاستخدامها لفترة طويلة
الخدمة والدعم:
حسابات الحمل المهندسية لمتطلبات المشروع الخاصة
تصنيع مخصص متاح للتطبيقات الفريدة
إرشادات شاملة للتفتيش والصيانة
استخدام وخصائص
أثناء استخدامها في هندسة خطوط النقل والتوزيع ، مادة البرج المزلق ، استخدام مجموعة القوالب.
تبني أسلوب ذراع واحدة، خالية من قيود الاتجاه، استخدام الراحة.
المادة الرئيسية تعتمد الزاوية المستقيمة الألومنيوم سبيكة التيتانيوم قسم، مفصل الزناد يجعل، محمولة ودائمة.
| رقم البند | النموذج |
الطول (م) |
قطر الحائط (MM) |
الحمل الرأسي (KN) |
عامل السلامة (ك) |
الوزن (كغ/م) |
| 03311 | LBGR120A | 6-9 | 120×7 | 17-30 | 2.5 | 7.5 |
| 03321 | LBGR150A | 8-13 | 150×6 | 13 - 31 | 2.5 | 8 |
