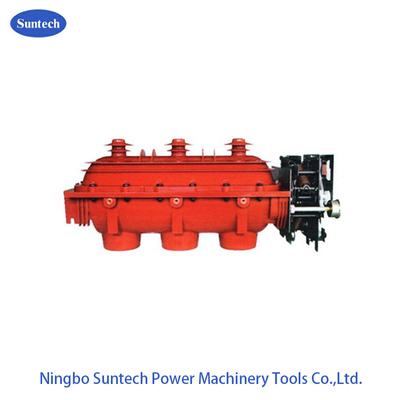

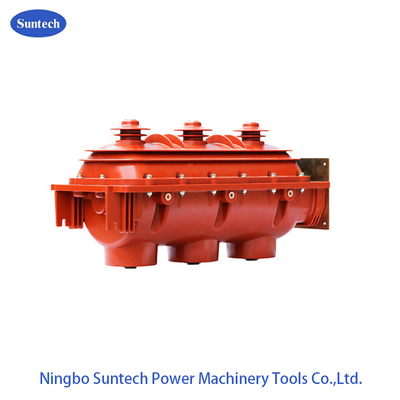

مفتاح كسر الحمل المعزول بالغاز SF6 AC عالي الجهد في الأماكن المغلقة
نوع FLN المفتاح الكهربائي في الداخل يشير إلى التكنولوجيا الدولية الجديدة وتطوير معدات التبديل وفقا للمعايير ذات الصلة في نظام الطاقة الكهربائية في الصين.مؤشرات أدائها تتوافق تماما مع IEC420، 694،129 والمعايير الوطنية GB3804-20043.6kV-0.5kV high voltage AC load breaker switch" GB1985-2004“high-voltage AC isolation switch and earthing switch" GB/ T1 1022-1999“common technical requirements for high-voltage switchgear and control equipment standards" هذا هو عنصر التبديل الرئيسي RMU. مفتاح مكسر الحمل هو مجموعة من أجهزة التبديل المتعددة الوظائف المتوسطة الجهد من البوابات، البوابة الفرعية، الأرض.في مغلقة بالكامل مع تعزيز هيكل غطاء الراتنج الايبوكسي لملء مع غاز SF6,0.05MPa، مع الحد الأدنى من الأجزاء لتحقيق الوظائف الثلاثة المذكورة أعلاه، لضمان جودة المنتج، وتحسين المرونة، وخالية من الصيانة. يمكن تشغيلها بأمان لأكثر من 20 عاما في الظروف العادية.
الوظائف والخصائص الأساسية
1.مفتاح كسر الحمل يتكيف مع كسر مزدوج ، هيكل اتصال متحرك دوار ، مع ثلاثة أنواع من الحالات التشغيلية التالية: الإغلاق ، الافتتاح ، التأريض.
2باستخدام غاز SF6 كوسيلة لإطفاء القوس والعزل، وتغلق الدائرة الرئيسية من قبل الغطاء العلوي والسفلي صب إيبوكسي الديون، وظيفة الموصل لا تتأثر من قبل التأثيرات الخارجية.
3أداء السلامة الجيدة. إذا حدث القوس الداخلي، والسكن لديه نقطة ضعف البنية الداخلية، وسوف يكون على عجل لفتح،يتدفق من خلال الخزانة فوق قوس إطلاق المقبض الحمراء الهواء المفتوح الضغط الزائد تيار الموجه خارج الخزانة، تأكد من أن تفتيش أمن خزانة التبديل.
4مفتاح مكسر الحمل يضع البوابات، فتح، مفتاح الأرض ثلاثة في واحد، فليد مع غاز SF6 مغطاة في غطاء الراتنج الايبوكسي، ثلاثة وضعية القفل، هيكل مضغوط،أمان عالية وموثوقية.
5حجم صغير، وزنا خفيفا، خالية من الصيانة، سهلة وآمنة للتشغيل.
الأبعاد الكلية
| معايير المنتجات |
1. GB311.1-1997 تنسيق العزل لمعدات نقل وتوزيع الجهد العالي 2. GB3804-2004 مفاتيح التيار المتناوب عالية الجهد للجهد الاسمي فوق 3.6kV وأقل من 40.5kV 3. GB/T 11022-1999 مواصفات مشتركة لمعايير أجهزة التبديل والتحكم عالية الجهد 4. د.ل/T593- 2006 المواصفات المشتركة لمعايير أجهزة التبديل والتحكم عالية الجهد 5. GB16926-2009 تركيبات التيار المتبادل عالية الجهد والصمامات 6. GB/T 1985-2004 أجهزة قطع التيار المتردد عالية الجهد ومفاتيح الأرض 7. GB/T 15166 -94 فيوز عالية الجهد التيار المتبادل |
| حالة البيئة |
1الارتفاع: أقل من 1000 متر 2درجة الحرارة المحيطة: -25 درجة مئوية - +40 درجة مئوية 3الرطوبة النسبية للهواء: شهريا≤90٪، يوميا≤95٪. 4- النطاق:≤درجة 8 5لا حريق، انفجار، تآكل كيميائي والاهتزازات الشديدة في مكان العمل. 6درجة التلوث: الفئة الثانية. |
