مكان المنشأ: | نينغبو ، الصين |
اسم العلامة التجارية: | Suntech |
إصدار الشهادات: | ISO |
رقم الموديل: | منطقة حرة (R) N21-40.5 |
الحد الأدنى لكمية: | 1 مجموعة |
---|---|
الأسعار: | Negotiation |
تفاصيل التغليف: | تصدير الحالات |
وقت التسليم: | 25-30 يوما بعد الدفع |
شروط الدفع: | L / C ، T / T ، ويسترن يونيون ، موني جرام |
القدرة على العرض: | 6000pcs شهريا |
اسم: | تبديل الحمل بالتيار المتردد | ارتفاع: | تحت 1000 م |
---|---|---|---|
درجة الحرارة المحيطة: | -40 درجة - + 40 درجة | الاستخدام: | الموقع الكهربائي |
تسليط الضوء: | مفتاح كسر تحميل الفراغ للتحكم عن بعد,مفتاح كسر تحميل الفراغ 40.5 كيلو فولت,مفتاح استراحة التحميل الداخلي 40.5 كيلو فولت |

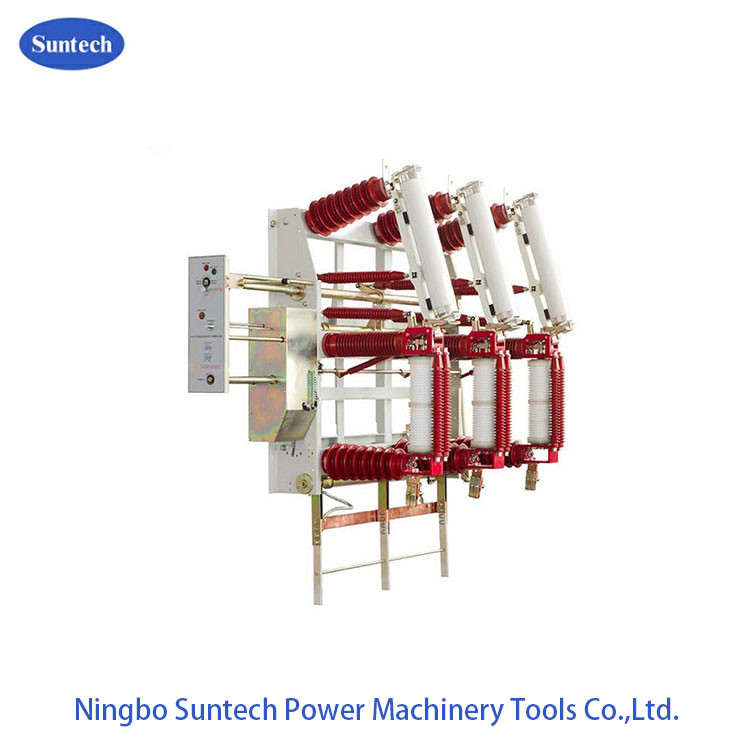

40.5KV التحكم عن بعد الجهد العالي AC داخلي فراغ تحميل كسر التبديل
يستخدم FZ (R) N21-40.5D داخليًا عالي الجهد تحميل فراغ التيار المتردد مجموعة التبديل والصمام ("مجموعة" باختصار) في أنظمة الطاقة بتردد تيار متردد يبلغ 50 هرتز والجهد المقنن 40.5 كيلو فولت لكسر تيارات الحمل ، التيارات الزائدة وتيارات ماس كهربائى.إنه ينطبق بشكل خاص على الأماكن التي تحتاج إلى تحكم ، وحماية خالية من الزيت ، وخالية من الصيانة ، ووحدات إمداد طاقة الشبكة الحلقية والتي تعمل بشكل متكرر ومحولات إمداد الطاقة الطرفية.
تتميز المجموعة بقدرة كسر كبيرة ، وأمان واستقرار عالٍ ، وعمر كهربائي طويل ، ودعم للتشغيل المتكرر ، وقلة الصيانة ، وما إلى ذلك. وله فجوة عزل ظاهرة ، ومفتاح تأريض مع إمكانية الصنع ، ومشغل زنبركي كهربائي ، وقدرة على التحكم عن بعد .
1.1 المعلمات الفنية
ltem | وحدة | قيمة مرجعية | |
الفولطية | كيلو فولت | 40.5 | |
تردد مصنف | هرتز | 50 | |
أقصى تيار مصنّف للصهر | أ | 63 | |
مستوى العزل | 1 دقيقة قوة تردد تحمل الجهد | كيلو فولت | فجوة الفراغ ، والقطب الداخلي ، والقطب إلى الأرض: 95 ؛فجوة العزل: 110 |
الدافع البرق يتحمل الجهد | كيلو فولت | فجوة فراغ ، قطب داخلي ، قطب إلى أرض: 185 ؛فجوة العزل: 215 | |
الذروة المقدرة تحمل التيار | كا | 50 | |
4s تصنيف الوقت القصير الحالي | كا | 20 | |
تصنيف كسر الحالي للحمل النشط | أ | 1250 | |
التصنيف الحالي لكسر الحلقة المغلقة | أ | 1250 | |
كسر التيار المقنن للكابل أثناء الشحن | أ | 21 | |
التصنيف الحالي لكسر الدائرة القصيرة | كا | 31.5 | |
تصنيف نقل الحالية | أ | 1200 | |
نموذج الصمامات | XRNT3A-40.5 / Δ-31.5 | ||
طاقة الخرج لمهاجم الصمامات | ي | 2-5 | |
تصنيف تيار صنع الدائرة القصيرة | كا | 80 (قيمة الذروة المتوقعة) | |
الذروة المقدرة تحمل تيار مفتاح التأريض | كا | 50 | |
4s تصنيف تيار الصمود قصير المدى لمفتاح التأريض | كا | 20 | |
الفولطية المقدرة (DC أو AC) للدائرة المساعدة | الخامس | 220 ؛ 110 | |
الحياة الميكانيكية | دورات | 10000 |
1.2 المعلمات التقنية لمفتاح تحميل الفراغ
غرض | وحدة | قيمة مرجعية |
فجوة الاتصالات | مم | 17 ± 1 |
سفر الضغط لنابض التلامس | مم | 4 ± 1 |
متوسط سرعة صنع | تصلب متعدد | 0.6 ± 0.2 |
متوسط سرعة الكسر (الفجوة: 6 مم) | تصلب متعدد | 1.5 ± 0.2 |
الوقت العاجلة | تصلب متعدد | ≤60 |
إجراء / كسر غير متزامن لجهات الاتصال في المراحل الثلاث | تصلب متعدد | ≤2 |
ترتد الوقت في الاتصال | تصلب متعدد | ≤3 |
المسافة بين الأجزاء الحية ومسافة الطور إلى الأرض | مم | ≥300 |
مقاومة الدائرة بين الأقواس العلوية والسفلية | μΩ | ≤80 |
معايير المنتج |
1. GB 16926-1997 توليفات التبديل والصمامات ذات الجهد العالي المتناوب 2. IEC 60420 توليفات التبديل والصمامات ذات الجهد العالي المتغير |
حالة محيطة |
1. الارتفاع: أقل من 1000 م. 2. درجة الحرارة المحيطة: -40 ℃ - + 40 ℃. 3. الرطوبة النسبية للهواء: شهريا 90٪ ، يوميا 95٪. |
