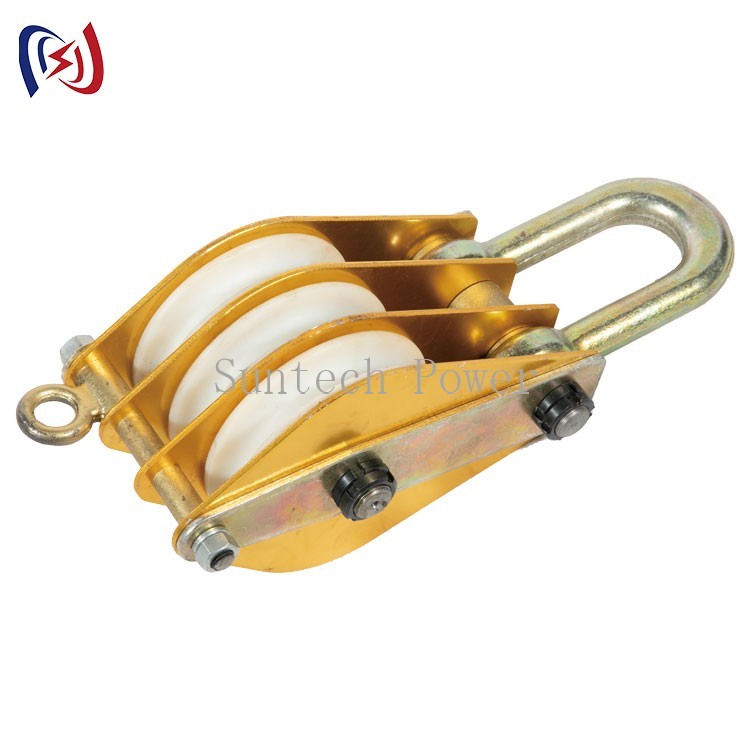

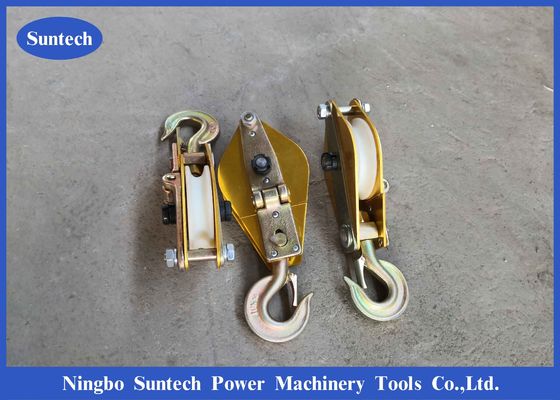

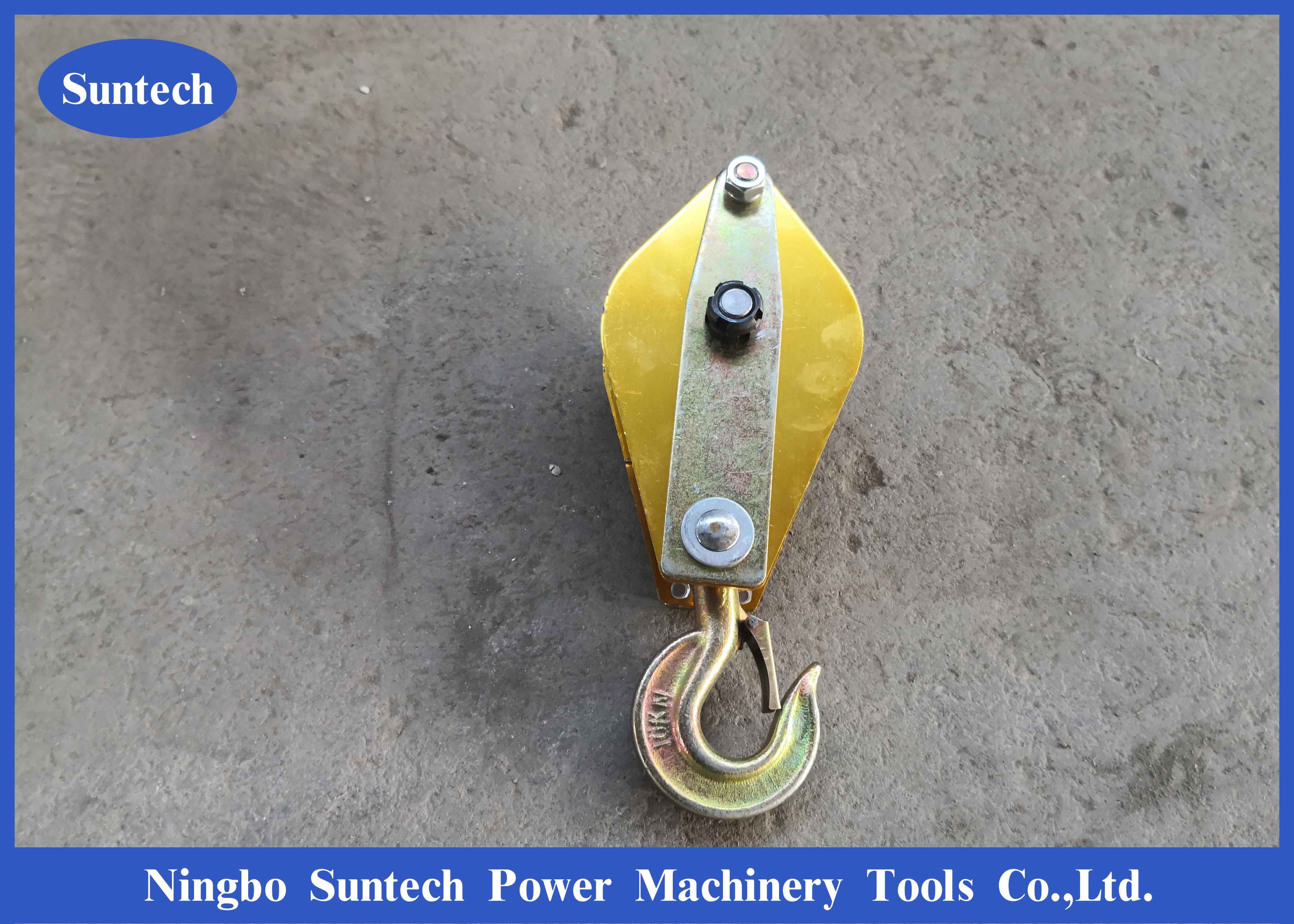

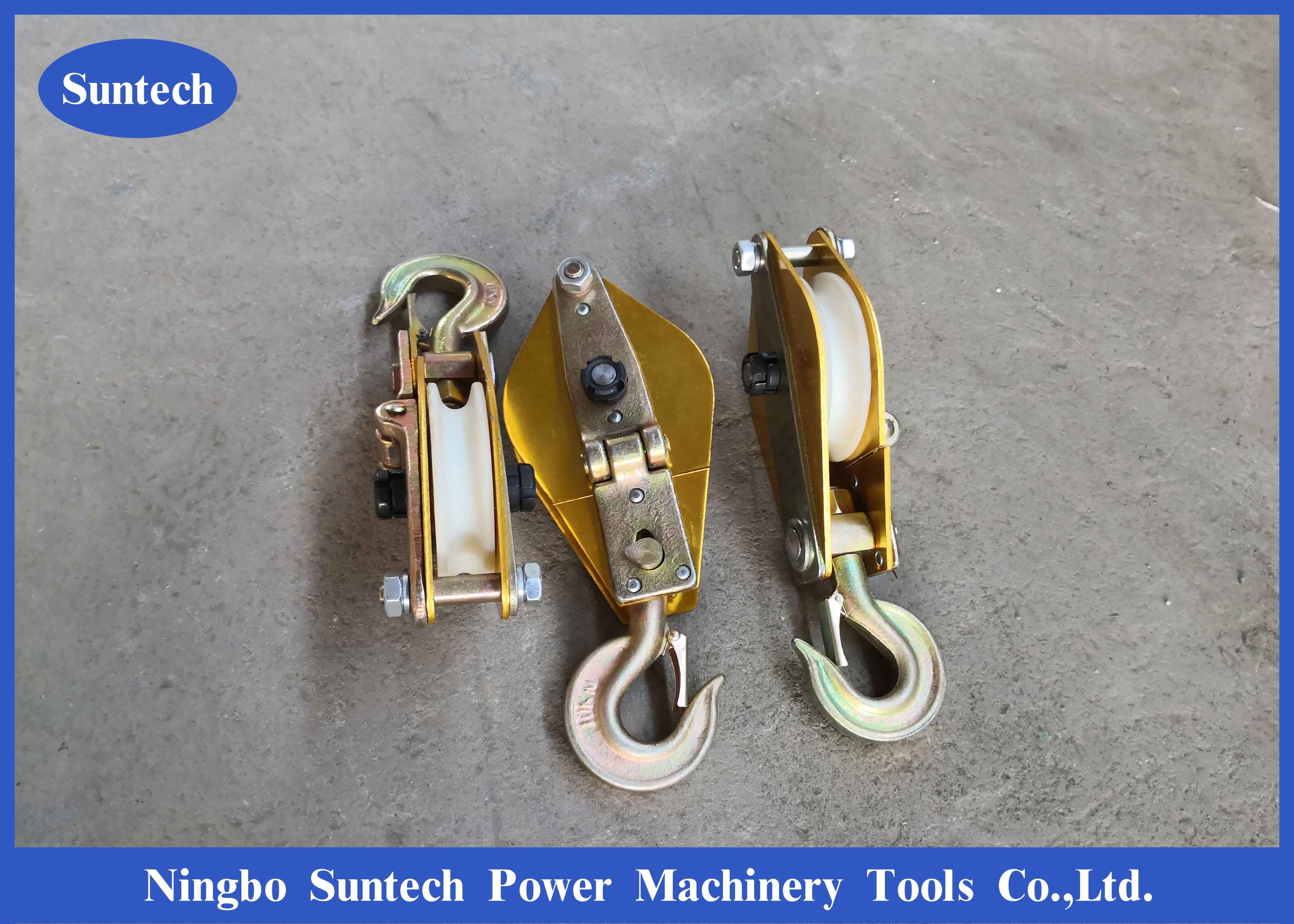

النوع المفتوح من نايلون شاف هيفينغ هيكل ، حبل بولي بلوك مع الخطاف
الرفع السبائك الألومنيومية و MC نايلون شيب هيكل مناسبة لألياف الفولاذ قطرها مختلف؛ يتم تركيب العجلات على محامل الكرات.الحبل والمفاصل المدورة غير مدرجة.
| رقم البند | النموذج | عدد الحزم | الحمل الاسمي (kN) |
(MM) عرض شاشة الدوار |
(ملم) (ماكس) ، مقياس الحبل (ديا) |
الوزن (كيلوغرام) |
| 11101 | QHN1x1 | 1 | 10 | Φ100×31 | Φ8 | 2 |
| 11102 | QHN1x2 | 2 | Φ80 × 27 | Φ6 | 2 | |
| 11103 | QHN1x3 | 3 | Φ80 × 27 | Φ6 | 2 | |
| 11111 | QHN2x1 | 1 | 20 | Φ120×35 | Φ10 | 2 |
| 11112 | QHN2x2 | 2 | Φ100×31 | Φ8 | 3 | |
| 11113 | QHN2x3 | 3 | Φ100×31 | Φ8 | 4 | |
| 11121 | QHN3x1 | 1 | 30 | Φ150×39 | Φ11 | 3 |
| 11122 | QHN3x2 | 2 | Φ120×35 | Φ10 | 4 | |
| 11123 | QHN3x3 | 3 | Φ100×31 | Φ8 | 5 | |
| 11131 | QHN5x1 | 1 | 50 | Φ166×40 | Φ13 | 5 |
| 11132 | QHN5x2 | 2 | Φ150×39 | Φ11 | 6 | |
| 11133 | QHN5x3 | 3 | Φ120×35 | Φ10 | 5 | |
| 11141 | QHN8x1 | 1 | 80 | Φ205×49 | Φ18 | 7 |
| 11142 | QHN8x2 | 2 | Φ166×40 | Φ13 | 8 | |
| 11143 | QHN8x3 | 3 | Φ150×39 | Φ11 | 8 | |
| 11151 | QHN10x1 | 1 | 100 | Φ246×60 | Φ20 | 11 |
| 11152 | QHN10x2 | 2 | Φ166×40 | Φ13 | 10 | |
| 11153 | QHN10x3 | 3 | Φ150×39 | Φ11 | 12 |
التكوين:
المستخدم: تطبيق لتجميع وإقامة البرج، وبناء الخط، وأجهزة رفع وغيرها من عمليات رفع.
الخصائص:المنتج مصنوع من صفيحة سبيكة الألومنيوم مع عجلة نايلون MC،لديه وزن خفيف.
المواصفات: يجب الإشارة إلى نمط الملحقات مثل النوع المفتوح، النوع المغلق، نوع الخطاف ونوع الحلقة عند طلب العميل.
