QHN نموذج البرج أدوات الانتصاب الموصي المكعب النيلون شاف رفع المكواة

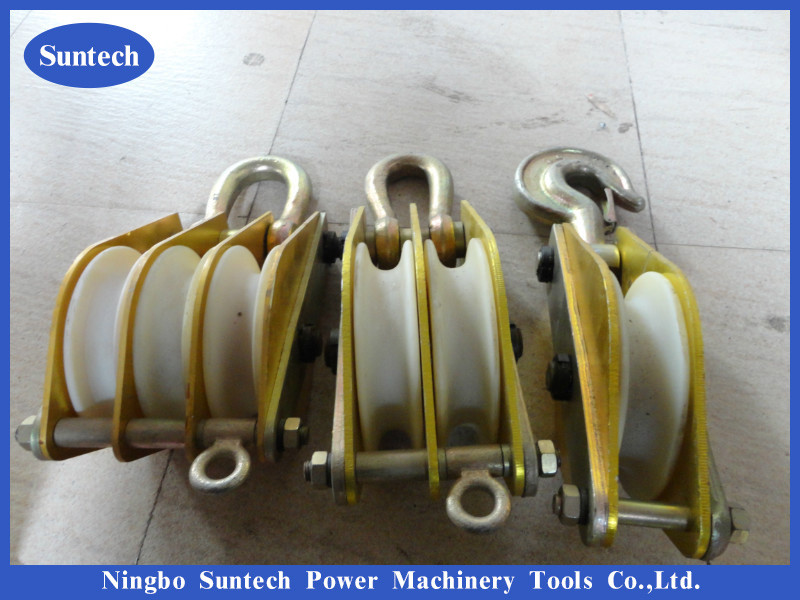

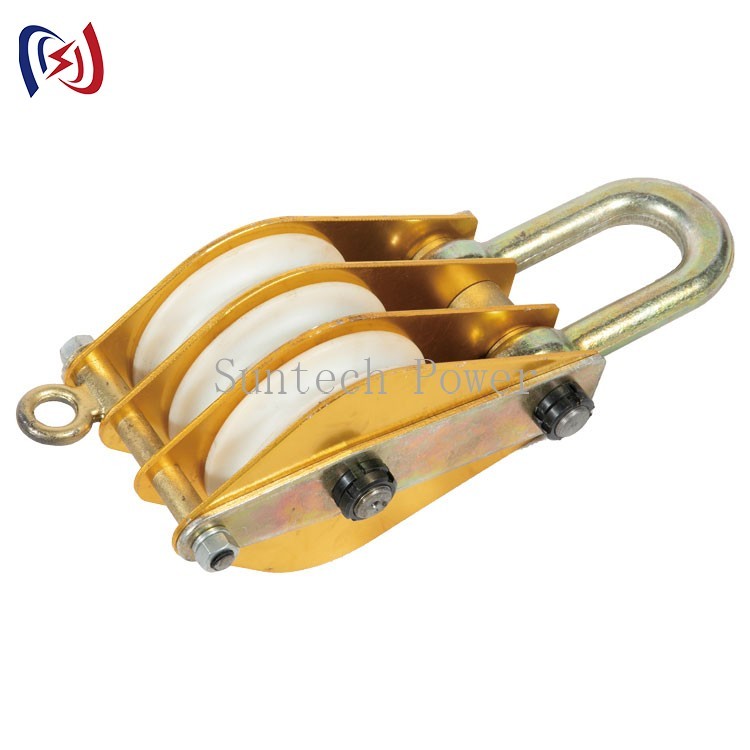

النوع المفتوح من نايلون شاف هيفينغ هيكل ، حبل بولي بلوك مع الخطاف
الرفع سبيكة الألومنيوم ومساحيق نايلون MC مناسبة للحبال الفولاذية ذات القطر المختلف.
يتم تركيب العجلات على محامل الكرات.يتم تصنيع الإطار من سبيكة الألومنيوم أو الصلب المجلفن.
الحبل والمفاصل المدورة غير مدرجة.
| رقم البند | النموذج | عدد الحزم | الحمل الاسمي (kN) |
(MM) عجلة عرض الشعاع |
ملم) ماكس ، قطر الحبل |
الوزن (كيلوغرام) |
| 11101 | QHN1x1 | 1 | 10 | Φ100×31 | Φ8 | 2 |
| 11102 | QHN1x2 | 2 | Φ80 × 27 | Φ6 | 2 | |
| 11103 | QHN1x3 | 3 | Φ80 × 27 | Φ6 | 2 | |
| 11111 | QHN2x1 | 1 | 20 | Φ120×35 | Φ10 | 2 |
| 11112 | QHN2x2 | 2 | Φ100×31 | Φ8 | 3 | |
| 11113 | QHN2x3 | 3 | Φ100×31 | Φ8 | 4 | |
| 11121 | QHN3x1 | 1 | 30 | Φ150×39 | Φ11 | 3 |
| 11122 | QHN3x2 | 2 | Φ120×35 | Φ10 | 4 | |
| 11123 | QHN3x3 | 3 | Φ100×31 | Φ8 | 5 | |
| 11131 | QHN5x1 | 1 | 50 | Φ166×40 | Φ13 | 5 |
| 11132 | QHN5x2 | 2 | Φ150×39 | Φ11 | 6 | |
| 11133 | QHN5x3 | 3 | Φ120×35 | Φ10 | 5 | |
| 11141 | QHN8x1 | 1 | 80 | Φ205×49 | Φ18 | 7 |
| 11142 | QHN8x2 | 2 | Φ166×40 | Φ13 | 8 | |
| 11143 | QHN8x3 | 3 | Φ150×39 | Φ11 | 8 | |
| 11151 | QHN10x1 | 1 | 100 | Φ246×60 | Φ20 | 11 |
| 11152 | QHN10x2 | 2 | Φ166×40 | Φ13 | 10 | |
| 11153 | QHN10x3 | 3 | Φ150×39 | Φ11 | 12 |
التكوين:
المستخدم: تطبيق لتجميع وإقامة البرج، وبناء الخط، وأجهزة رفع وغيرها من عمليات رفع.
الخصائص:المنتج مصنوع من صفيحة سبيكة الألومنيوم مع عجلة نايلون MC،لديه وزن خفيف.
المواصفات: يجب الإشارة إلى نمط الملحقات مثل النوع المفتوح، النوع المغلق، نوع الخطاف ونوع الحلقة عند طلب العميل.
