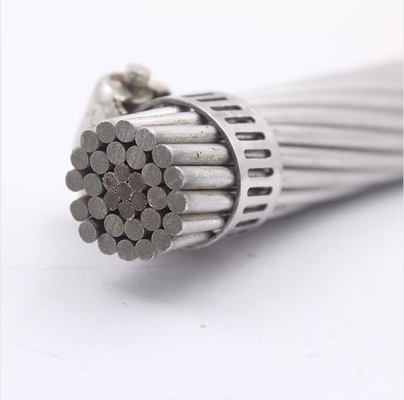

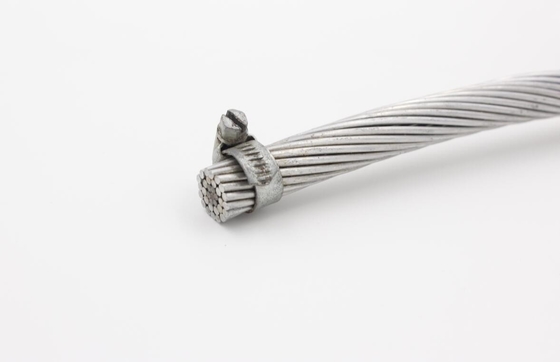

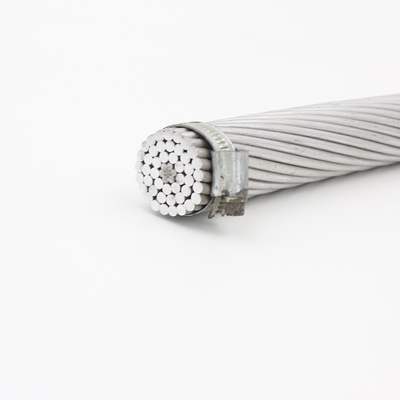

DIN 48204 70/12 120/20 ACSR / SCA خطوط النقل العلوية للكابلات ذات الموصلات العارية
يتمتع ACSR (موصل الألمنيوم المقوى بالفولاذ) بسجل خدمة طويل بسبب الاقتصاد والاعتمادية ونسبة القوة إلى الوزن.يتيح الوزن الخفيف والموصلية العالية للألمنيوم مع قوة النواة الفولاذية توترات أعلى ، وأقل ترهلًا ، وامتدادات أطول من أي بديل آخر.
الخصائص الفنية لـ ACSR على أساس المعيار BS 215
| اسم الرمز | اسمى، صورى شكلى، بالاسم فقطالألومنيوممنطقة | التجديل والأسلاك قطر الدائرة | منطقة مقطعيةالألومنيوم | إجمالي مساحة المقطع | تقريبا.القطر الكلي | تقريبا.كتلة | مقاومة DC المحسوبة عند 20اج | تحميل كسر محسوب | |
| ال | صلب | ||||||||
| مم2 | رقم / مم | مم2 | مم2 | مم | كجم / كم | أوم/كم | كيلو نيوتن | ||
| أرنب | 50 | 6 / 3.35 | 1 / 3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| كلب | 100 | 6 / 4.72 | 7 / 1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
| ذئب | 150 | 30 / 2.59 | 7 / 2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| الدنغو | 150 | 18 / 3.35 | 1 / 3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| حيوان الوشق | 175 | 30 / 2.79 | 7 / 2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| الحمار الوحشي | 400 | 54 / 3.18 | 7 / 3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
الخصائص الفنية لـ ACSR على أساس المواصفة ASTM B 232
| اسم الرمز |
اسمى، صورى شكلى، بالاسم فقط AWG / مليون متر مكعب |
التجديل وقطر السلك | منطقة مقطعية من الألومنيوم | إجمالي مساحة المقطع | تقريبا.القطر الكلي | تقريبا.كتلة | مقاومة DC المحسوبة عند 20اج | تحميل كسر محسوب | |
| ال | صلب | ||||||||
| رقم / مم | مم2 | مم2 | مم | كجم / كم | Ω / كم | كيلو نيوتن | |||
| ديك رومى | 6 | 6 / 1.68 | 1 / 1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| بجعة | 4 | 6 / 2.12 | 1 / 2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| عصفور | 2 | 6 / 2.67 | 1 / 2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| روبن | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| غراب أسود | 1/0 | 6 / 3.37 | 1 / 3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| طائر السمان | 2/0 | 6 / 3.78 | 1 / 3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 | 23.62 |
دبليوعادةً ما تستخدم الأسطوانة الخشبية القياسية للتغليف كصورة أدناه. يمكننا أيضًا تصميم أنواع العبوات المختلفة وفقًا لمتطلبات العميل.
ميناء الشحن: تشينغداو أو شنغهاي أو الموانئ الأخرى حسب متطلباتك
الشحن البحري: اقتباس FOB / CFR / CIF إلخ كلها متاحة
