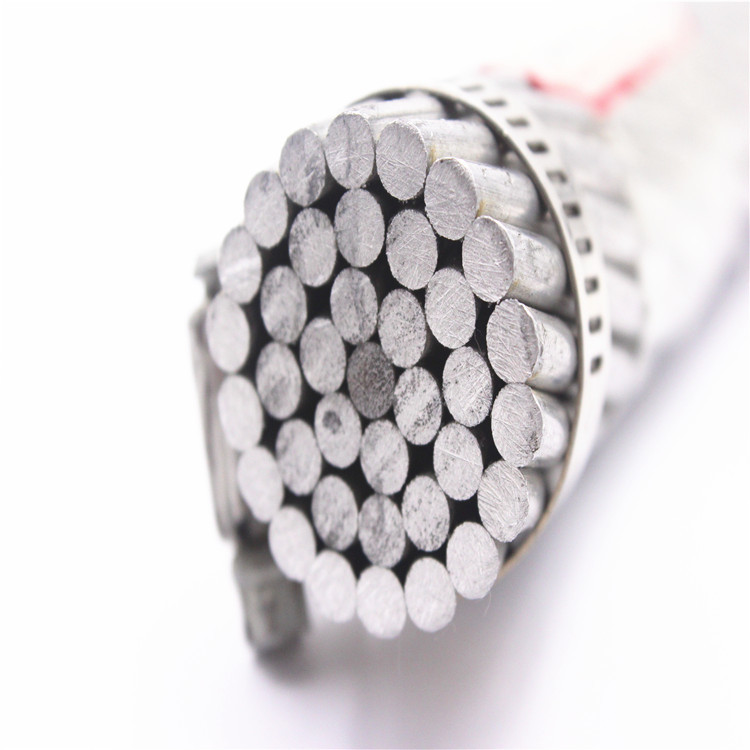

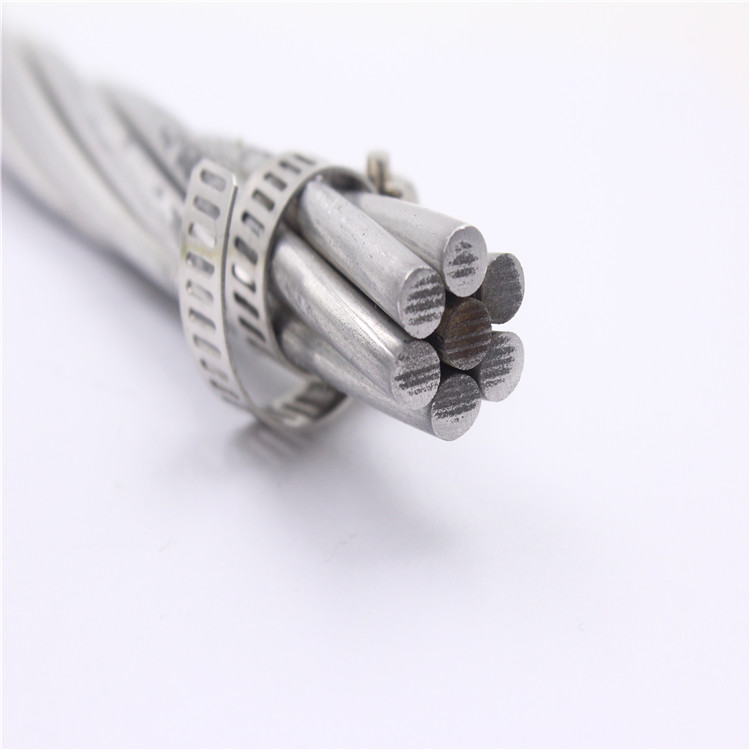

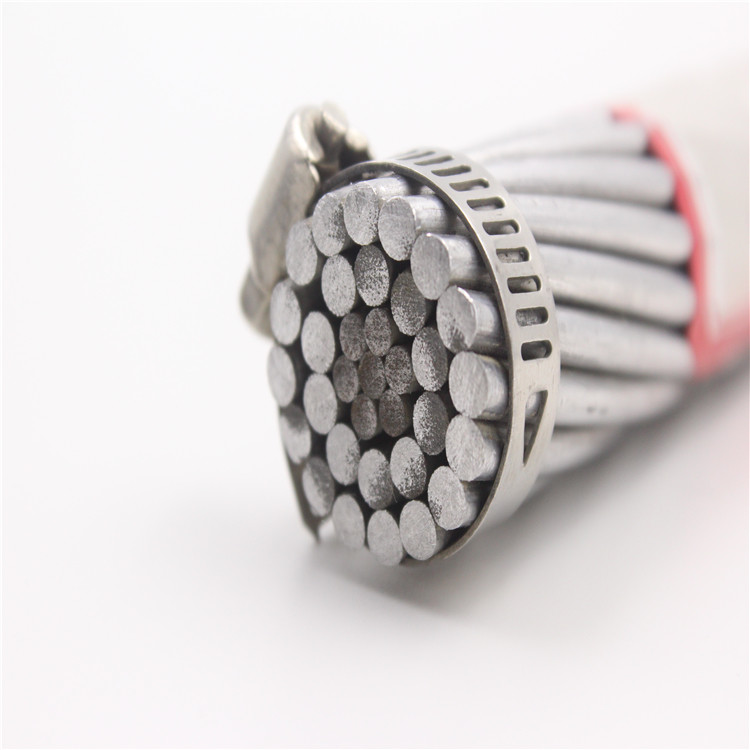

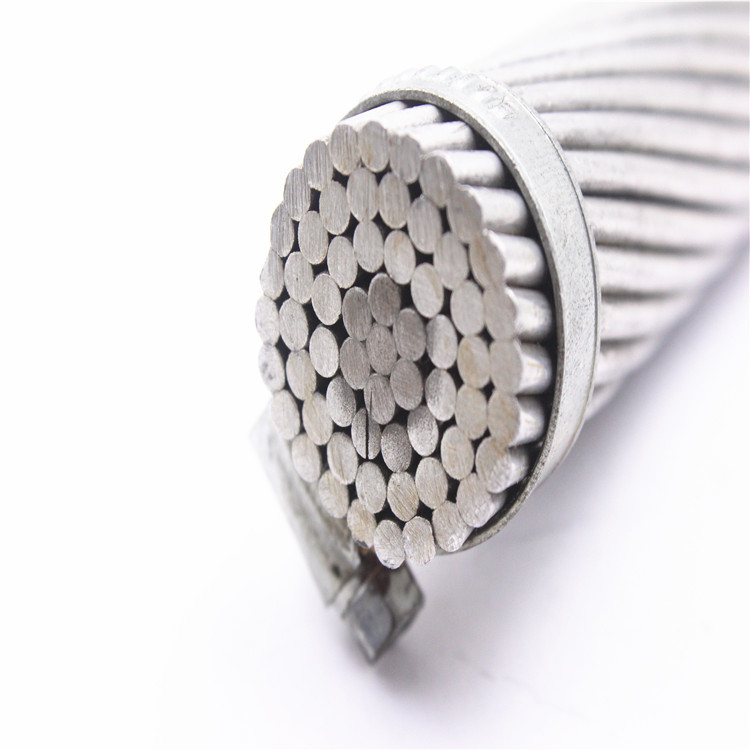

كابل ACSR (موصل ألومنيوم مقوى بالفولاذ) يتكون من قلب فولاذي مجلفن ، محاط بطبقات متحدة المركز من أسلاك الألمنيوم ، وشحم إذا لزم الأمر.
2. التطبيق
موصل ACSR و AAC و AAAC و ASCSR و ACAR يستخدم على نطاق واسع في خطوط نقل الطاقة بمستويات جهد مختلفة.نظرًا لأنها تتمتع بخصائص جيدة مثل الهيكل البسيط والتركيب والصيانة المريحين والتكلفة المنخفضة للخط وسعة النقل الكبيرة وهي مناسبة أيضًا للتمديد عبر الأنهار والوديان وما إلى ذلك من الخطوط الجوية.
الخصائص الفنية لـ ACSR على أساس المعيار BS 215
| اسم الرمز | اسمى، صورى شكلى، بالاسم فقطالألومنيوممنطقة | التجديل والأسلاك قطر الدائرة | منطقة مقطعيةالألومنيوم | إجمالي مساحة المقطع | تقريبا.القطر الكلي | تقريبا.كتلة | مقاومة DC المحسوبة عند 20اج | تحميل كسر محسوب | |
| ال | صلب | ||||||||
| مم2 | رقم / مم | مم2 | مم2 | مم | كجم / كم | أوم/كم | كيلو نيوتن | ||
| أرنب | 50 | 6 / 3.35 | 1 / 3.35 | 52.88 | 61.7 | 10.05 | 214 | 0.5426 | 18.35 |
| كلب | 100 | 6 / 4.72 | 7 / 1.57 | 105 | 118.5 | 14.15 | 394 | 0.2733 | 32.7 |
| ذئب | 150 | 30 / 2.59 | 7 / 2.59 | 158.1 | 194.9 | 18.13 | 726 | 0.1828 | 69.2 |
| الدنغو | 150 | 18 / 3.35 | 1 / 3.35 | 158.7 | 167.5 | 16.75 | 506 | 0.1815 | 35.7 |
| حيوان الوشق | 175 | 30 / 2.79 | 7 / 2.79 | 183.4 | 226.2 | 19.53 | 842 | 0.1576 | 79.8 |
| الحمار الوحشي | 400 | 54 / 3.18 | 7 / 3.18 | 428.9 | 484.5 | 28.62 | 1621 | 0.0674 | 131.9 |
الخصائص الفنية لـ ACSR على أساس المواصفة ASTM B 232
| اسم الرمز |
اسمى، صورى شكلى، بالاسم فقط AWG / مليون متر مكعب |
التجديل وقطر السلك | منطقة مقطعية من الألومنيوم | إجمالي مساحة المقطع | تقريبا.القطر الكلي | تقريبا.كتلة | مقاومة DC المحسوبة عند 20اج | تحميل كسر محسوب | |
| ال | صلب | ||||||||
| رقم / مم | مم2 | مم2 | مم | كجم / كم | Ω / كم | كيلو نيوتن | |||
| ديك رومى | 6 | 6 / 1.68 | 1 / 1.68 | 13.29 | 15.48 | 5.04 | 54 | 2.1586 | 5.24 |
| بجعة | 4 | 6 / 2.12 | 1 / 2.12 | 21.16 | 24.71 | 6.36 | 85 | 1.3557 | 8.32 |
| عصفور | 2 | 6 / 2.67 | 1 / 2.67 | 33.61 | 39.22 | 8.01 | 136 | 0.8535 | 12.7 |
| روبن | 1 | 6 / 3.0 | 1 / 3.0 | 42.39 | 49.49 | 9.0 | 171 | 0.6767 | 15.85 |
| غراب أسود | 1/0 | 6 / 3.37 | 1 / 3.37 | 53.48 | 62.38 | 10.11 | 216 | 0.5364 | 19.32 |
| طائر السمان | 2/0 | 6 / 3.78 | 1 / 3.78 | 67.42 | 78.65 | 11.34 | 273 | 0.4255 |
23.62 |
3. قياسي
BS-215-2-70 ACSR
BS EN 50182: 2001
ASTM B233 / B232M-99
التعبئة والتغليف والشحن
حزمة مختلفة لاختيار العملاء!
على النفقات العامةموصل (AAC AAAC ACSR ACAR ACSR / AW)، عادة ما نستخدم الأسطوانة الخشبية القياسية للتغليف كصورة أدناه. يمكننا تصميم أنواع العبوات المختلفة وفقًا لمتطلبات العميل.
أفضل الخدمات!
1.البضائع المخصصة:يمكننا أن نجعل الكابلات حسب حاجتك تشمل اللون والحجم وما إلى ذلك. كما نقدم OEM / ODM
2.مصنع خاص:مصدر موثوق للمواد الخام ، يمكننا أن نقدم لك سعر المصنع.
3-عينة مجانية:عينة مجانية لتقديمها ، ولكن يجب أن يتم شحن العينة من قبل العملاء ؛
4.سرعة التسليم:15-30 يومًا ، فريق نقل محترف.
5.All نوع الاختبار:المعدات التقنية المهنية تضمن الجودة العالية.
6.Wالفترة المتأخرة:فترة ضمان المنتج المجاني هي عادة 3-5 سنوات.
