طلب:نظام خط النقل والمحطات الفرعية
إن Invar Conductor هو نوع من الموصلات العلوية الخاصة التي تقطعت بها السبل مع قلب انقلاب عالي القوة ومغطى بالألمنيوم وسلك من سبائك الألمنيوم المقاوم للحرارة الفائقة.إنها تستفيد من معامل التمدد الخطي المنخفض للمواد العكسية لصنع "ترهل منخفض" وتستخدم سبيكة ألمنيوم مقاومة للحرارة للحصول على "سعة كبيرة" ، مما يجعل الاستفادة الكاملة من خط النقل الأصلي وموارد البرج وتوفير المساحة.وتتميز بميزة مضاعفة السعة مع نفس القطر ونفس الترهل ، مما يضمن نقل الطاقة في موسم الذروة.
نوع الموصل:
6201خصائص AAAC الفنية بناءً على ASTM B399
| اسم الرمز | منطقة | رقم / قطر | القطر الكلي | تقريبا.كتلة | تحميل كسر محسوب | |
| اسمى، صورى شكلى، بالاسم فقط | فِعلي | |||||
| مليون متر مكعب | مم2 | نO. /مم | مم | كجم / كم | كيلو نيوتن | |
| أركون | 30.58 | 15.48 | 7 / 1.68 | 5.04 | 42.7 | 4.92 |
| ألتون | 48.69 | 24.71 | 7 / 2.12 | 6.35 | 68 | 7.84 |
| أميس | 77.47 | 39.22 | 7 / 2.67 | 8.02 | 108 | 12.45 |
| أزوسا | 123.3 | 62.38 | 7 / 3.37 | 10.11 | 172 | 18.97 |
| أنهايم | 155.4 | 78.65 | 7 / 3.78 | 11.35 | 217 | 23.93 |
| امهيرست | 195.7 | 99.22 | 7 / 4.25 | 12.75 | 273 | 30.18 |
| تحالف | 246.9 | 125.1 | 7 / 4.77 | 14.31 | 345 | 38.05 |
| بوت | 312.8 | 158.6 | 19 / 3.26 | 16.3 | 437 | 48.76 |
| القاهرة | 465.4 | 235.8 | 19 / 3.98 | 19.88 | 650 | 69.48 |
| دارين | 559.5 | 283.5 | 19 / 4.36 | 21.79 | 781 | 83.52 |
| فلينت | 740.8 | 375.3 | 37 / 3.59 | 25.16 | 1035 | 108.21 |

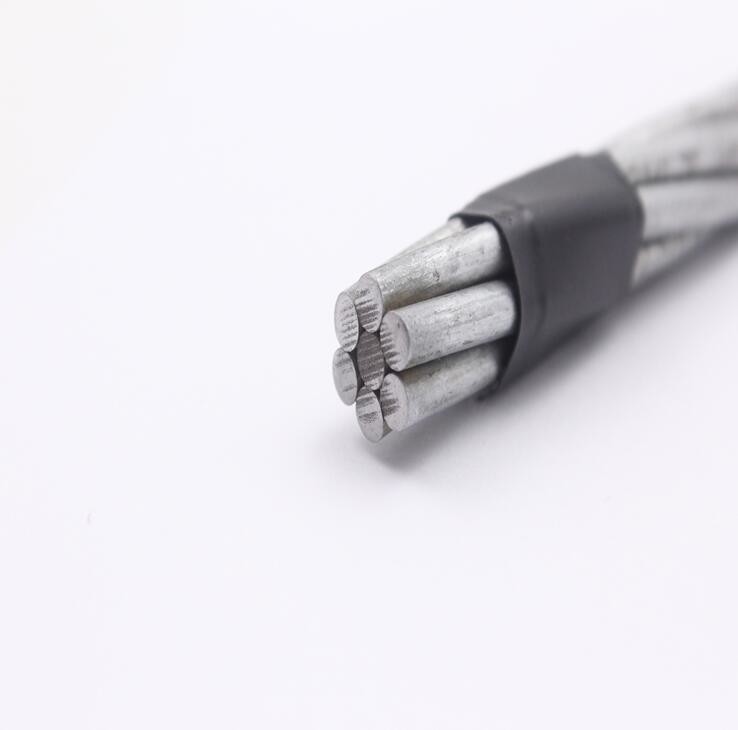

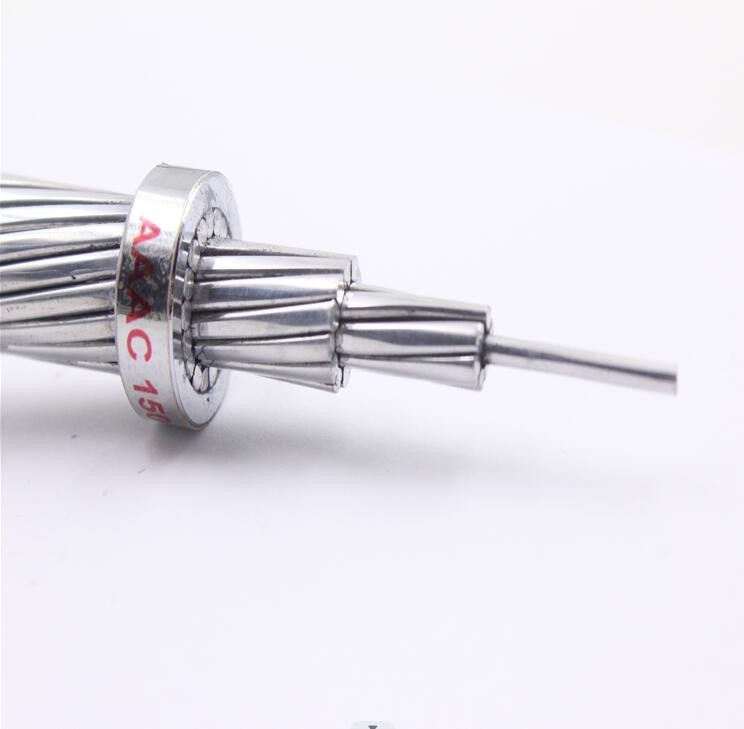

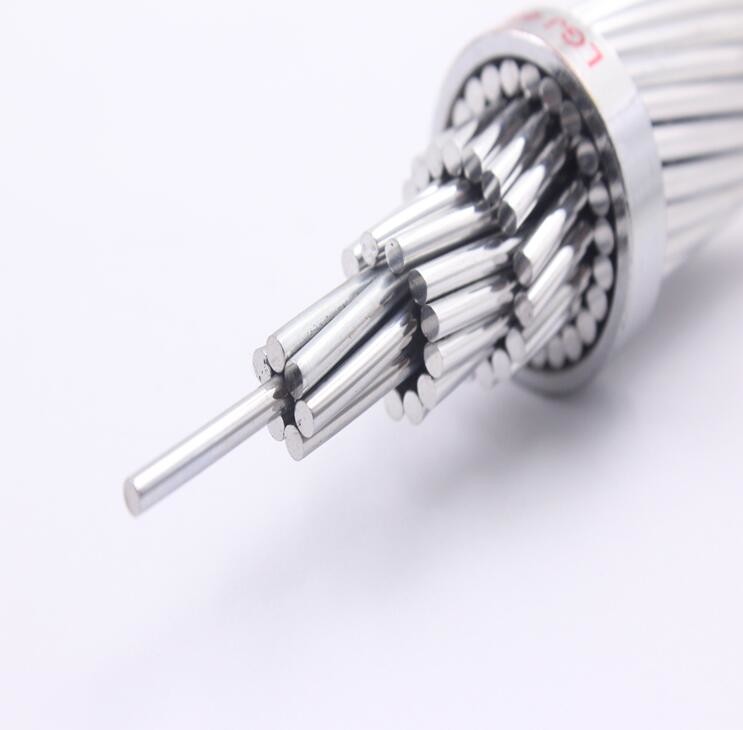

AAAC جميع موصلات سبائك الألومنيوم ASTM BA399
| منطقة | رقم / قطر | القطر الكلي | تقريبا.كتلة | تحميل كسر محسوب | أقصى مقاومة DC عند 20 درجة مئوية | |
| اسمى، صورى شكلى، بالاسم فقط | فِعلي | |||||
| AWG / مليون متر مكعب | مم2 | نO. /مم | مم | كجم / كم | كيلو نيوتن | أوم / كم |
| 6 | 13.3 | 7 / 1.55 | 4.67 | 37 | 4.22 | 2.5199 |
| 4 | 21.15 | 7 / 1.96 | 5.89 | 58 | 6.71 | 1.5824 |
| 2 | 33.63 | 7 / 2.47 | 7.42 | 93 | 10.68 | 0.9942 |
| 1/0 | 53.48 | 7 / 3.119 | 9.36 | 148 | 16.97 | 0.6256 |
| 2/0 | 67.42 | 7 / 3.5 | 10.51 | 186 | 20.52 | 0.4959 |
| 3/0 | 85.03 | 7 / 3.9 | 11.8 | 234 | 25.86 | 0.3936 |
| 4/0 | 107.23 | 7 / 4.4 | 13.26 | 296 | 32.63 | 0.3119 |
| 250 | 126.66 | 19 / 2.91 | 14.57 | 349 | 38.93 | 0.2642 |
| 300 | 152.1 | 19 / 3.19 | 16.97 | 419 | 46.77 | 0.2199 |
| 350 | 177.35 | 19 / 3.44 | 17.24 | 489 | 52.25 | 0.1887 |
| 400 | 202.71 | 19 / 3.68 | 18.43 | 559 | 59.74 | 0.1650 |
| 450 | 228 | 19 / 3.9 | 19.55 | 629 | 67.19 | 0.1467 |
| 500 | 253.35 | 19 / 4.12 | 20.6 | 698 | 74.64 | 0.1321 |
