556.5 مليون متر مكعب من طراز Dove ACSR من الألومنيوم المقوى بالصلب

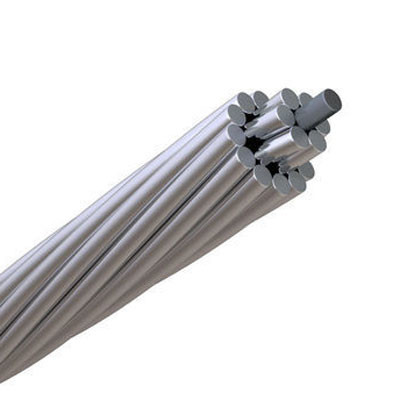

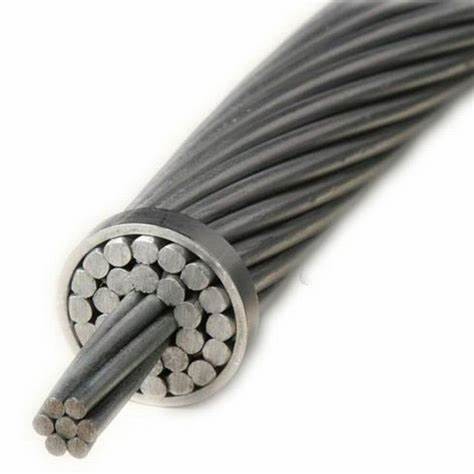

ما هو 556.5 Dove ACSR Cable؟
موصلات الألمنيوم المقوى بالفولاذ (ACSR) ، والمعروفة أيضًا باسم موصلات الألمنيوم العارية ، هي واحدة من أكثر الموصلات المستخدمة على نطاق واسع للنقل.يتكون كبل Dove ACSR 556.5 مليون متر مكعب من طبقة واحدة أو أكثر من أسلاك الألمنيوم التي تقطعت بها السبل فوق قلب فولاذي عالي القوة يمكن أن يكون خيوطًا مفردة أو متعددة وفقًا للمتطلبات.يمكن أن يكون هناك مجموعات مختلفة من الجدل من أسلاك الفولاذ والألومنيوم مما يمنح المرونة للحصول على قدرة تحمل تيار مناسبة وقوة ميكانيكية للتطبيق.
ما هي مواصفات 556.5 مليون متر مكعب Dove ACSR Cable؟
الحجم (AWG أو MCM): 556.5
التجديل (AL / STL): 26/7
بوصة القطر: الألومنيوم: 0.1463
بوصات القطر: فولاذ: 0.1138
قطر بوصة: صلب فولاذيّ: 0.3414
بوصات القطر: كابل OD: 0.927
الوزن رطل / 1000 قدم: ألومنيوم: 525.0
الوزن رطل / 1000 قدم: فولاذ: 241.0
الوزن رطل / 1000 قدم: الإجمالي: 766.0
٪ المحتوى: الألومنيوم: 68.53
٪ المحتوى: الفولاذ: 31.47
قوة كسر المعدل (رطل): 22500
OHMS / 1000 قدم: تيار مستمر عند 20 درجة مئوية: 0.0306
OHMS / 1000 قدم: تيار متردد عند 75 درجة مئوية: 0.038
السعة: 726 أمبير
ما هو تطبيق 556.5 Dove ACSR Cable؟
556.5 كبل Dove ACSR مناسب للاستخدام في جميع الامتدادات العملية على الأعمدة الخشبية وأبراج النقل والهياكل الأخرى.تتراوح التطبيقات من خطوط نقل طويلة وعالية الجهد (EHV) إلى امتدادات الخدمة الفرعية عند التوزيع أو استخدام الفولتية في المباني الخاصة.
يتمتع موصل ACSR (موصل الألمنيوم المقوى بالفولاذ) بسجل خدمة طويل بسبب الاقتصاد والاعتمادية ونسبة القوة إلى الوزن.يتيح الوزن الخفيف والموصلية العالية للألمنيوم مع قوة النواة الفولاذية توترات أعلى ، وأقل ترهلًا ، وامتدادات أطول من أي بديل آخر.
ما هي معايير 556.5 Dove ACSR Cable؟
سلك ألومنيوم ASTM B-230 ، 1350-H19 للأغراض الكهربائية
ASTM B-231 موصلات ألومنيوم ، متحدة المركز تقطعت بهم السبل
موصلات ألمنيوم ASTM B-232 ، متحدة المركز مجدولة ، مطلية بالفولاذ المقوى (ACSR)
ASTM B-341 السلك الفولاذي المطلي بالألمنيوم لموصلات الألمنيوم ، الفولاذ المقوى (ACSR / AZ)
ASTM B-498 سلك صلب مطلي بالزنك لموصلات الألمنيوم ، مقوى بالفولاذ (ACSR)
قائمة موصل السنجاب للاختيار
| اسم الرمز |
موصل السنجاب acsr |
| مساحة الألمنيوم الاسمية مم 2 |
20 |
| هيكل الجدل |
ال.رقم. |
6 |
| ال.ضياء. |
2.11 |
| سانت لا. |
1 |
| سانت ديا |
2.11 |
| منطقة مقطعية من الألمنيوم |
مم 2 |
20.94 |
| إجمالي مساحة المقطع |
مم 2 |
24.43 |
| القطر الإجمالي |
مم |
6.33 |
| المجموع |
كجم / كم |
85 |
| تحميل كسر محسوب |
daN |
788 |
| احسب مقاومة التيار المستمر عند 20 ℃ |
Ω / كم |
1.368 |
| التصويت الحالي |
أ |
109 |
